Xe con cầu trục 40-5 tấn

Cơ cấu nâng của cầu trục gian máy là xe con cầu trục 40-5 tấn. Nó phục vụ nâng hạ, sửa chữa, bảo dưỡng trong các nhà máy thép và thủy điện, nó đóng vai trò quan trọng trong việc vận hành và bảo trì nhà máy.

I Xe con cầu trục 40-5 tấn là gì?

1. Khái niệm

Xe con cầu trục là một phần của cầu trục gian máy 40-5 tấn. Chức năng chính của nó là nâng hạ máy móc và sản xuất trong các môi trường đặc thù như nhà máy thủy điện và nhà máy hóa chất, nơi mà điều kiện làm việc thường xuyên đối mặt với các yếu tố khí hậu không bình thường.

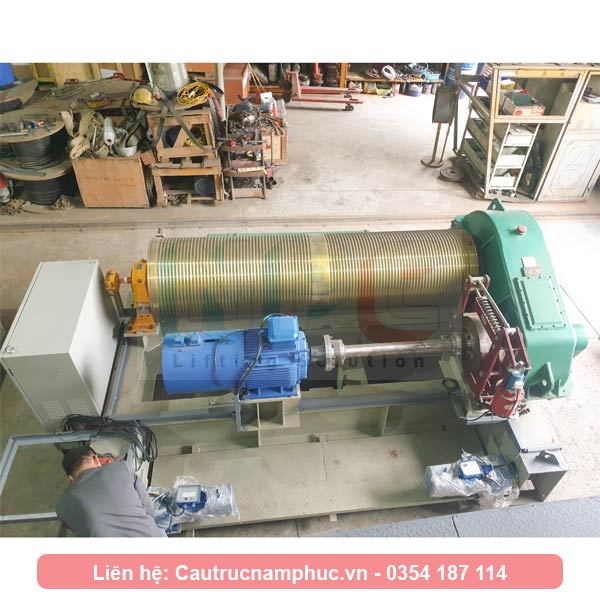

Hình ảnh xe con cầu trục 40-5 tấn

2. Cấu tạo xe con 40-5 tấn

Cấu tao của xe con cầu trục bao gồm các thành phần sau:

Bộ phận nâng hạ: Bao gồm cơ cấu nâng chính có khả năng nâng hạ với tải trọng lên đến 40 tấn, cùng với móc nâng phụ có tải trọng 5 tấn để sửa chữa các thiết bị nhẹ hơn. Cơ cấu nâng chính bao gồm động cơ nâng, hộp giảm tốc, hệ thống phanh thủy lực, tang cuốn cáp, cáp tải, puly chuyển hướng và móc nâng.

Bộ phận di chuyển: Sử dụng động cơ thông qua hệ thống bánh răng để tác động lên bánh xe, giúp xe con di chuyển một cách linh hoạt. Xe con cầu trục 45/5 tấn thường được trang bị 2 động cơ và 4 bánh xe để di chuyển.

Kết cấu thép: Cơ cấu nâng được đặt trên một kết cấu thép chắc chắn và được thiết kế hợp lý. Phần khung của xe được hàn thêm với các giá đỡ để kết nối thiết bị, tạo điều kiện thuận lợi cho việc tháo lắp và bảo trì.

Hệ thống điều khiển: Bao gồm các thành phần như cáp cấp điện và tủ điều khiển tích hợp biến tần, đảm bảo việc điều khiển hoạt động của xe con được thực hiện một cách chính xác.

Cấu tạo xe con cầu trục 40-5 tấn

II Chế tạo xe con cầu trục 40-5 tấn

1. Thông số kỹ thuật của xe con

Xe con có thông số:

Khẩu độ xe con: 2.9 mét

Tốc độ di chuyển: 1~10 mét/ phút ( điều khiển tốc độ di chuyển bằng biến tần)

Động cơ dầm biên: 2x 2.2 Kw

Tải trọng nâng móc chính: 40 tấn

Chiều cao nâng móc chính: 20 mét

Tốc độ nâng hạ móc chính: 1.5~2 mét/ phút

Tải trọng nâng móc phụ: 5 tấn

Chiều cao nâng móc chính: 24 mét

Tốc độ nâng hạ móc phụ: 8 mét/ phút

Trang bị yêu cầu thêm: điều khiển từ xa

=> Tham khảo thêm tải trọng: tải trọng 10 tấn, tải trọng 2x12.5 tấn .

Thông số xe con 40-5 tấn

2. Chế tạo xe con 40-5 tấn

 Bước 1: Thiết kế sản xuất bắt đầu bằng việc sử dụng bản vẽ thiết kế được chủ đầu tư phê duyệt. Các kỹ sư sẽ sử dụng phần mềm Autocad và tuân thủ tiêu chuẩn TCVN 4244-2005 để tính toán và thiết kế kết cấu thép của xe con cầu trục. Các thành phần cần thiết để sản xuất xe con sẽ được liệt kê trong danh sách sản xuất.

Bước 2: Quá trình sản xuất xe con bắt đầu bằng việc triển khai bản vẽ sản xuất, trong đó các phôi thép được cắt và hàn thành các cụm chi tiết của kết cấu thép xe con. Sau đó, các thiết bị như bánh xe, động cơ di chuyển, động cơ nâng, hộp giảm tốc, tang và phanh thủy lực sẽ được lắp ráp vào phần kết cấu của xe con. Quá trình này sẽ kết thúc sau khi các thiết bị được cấp điện, căn chỉnh và chạy thử để đảm bảo cơ cấu hoạt động ổn định. Việc căn chỉnh là một bước quan trọng và cần được thực hiện bởi những người có chuyên môn cao về thiết bị nâng để đảm bảo tính an toàn và hiệu suất.

Tủ điện điều khiển xe con

Bước 3: Sau khi hoàn thành quá trình chạy thử, xe con sẽ được hàn cố định và các thiết bị được tháo rời để đóng gói vào thùng chuẩn bị cho việc vận chuyển đến công trường lắp đặt. Phần kết cấu của xe sẽ được làm sạch và sơn hoàn thiện trước khi xuất xưởng.

Hoàn thiện sản xuất xe con

Nếu bạn quan tâm đến việc mua xe con cầu trục hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.

 Video vận hành xe con cầu trục trước khi lắp đặt
