Cầu trục quay 3 tấn

Cầu trục quay 3 tấn là thiết bị nâng phổ biến nhất trong các nhà máy và xưởng sản xuất. Với kích thước nhỏ gọn và khả năng hoạt động trên một bán kính quay, nó giúp tối ưu hóa việc nâng hạ hàng hóa trong các ngành sản xuất.

I. Cầu trục quay 3 tấn

1. Khái niệm

Cầu trục quay 3 tấn là thiết bị nâng hạ tải trọng đến 3 tấn, được sử dụng để vận chuyển và nâng hạ hàng hóa hoặc máy móc trong một bán kính quay. Tên gọi khác của cầu trục:  Cầu trục xoay, cầu trục quay, cẩu quay.

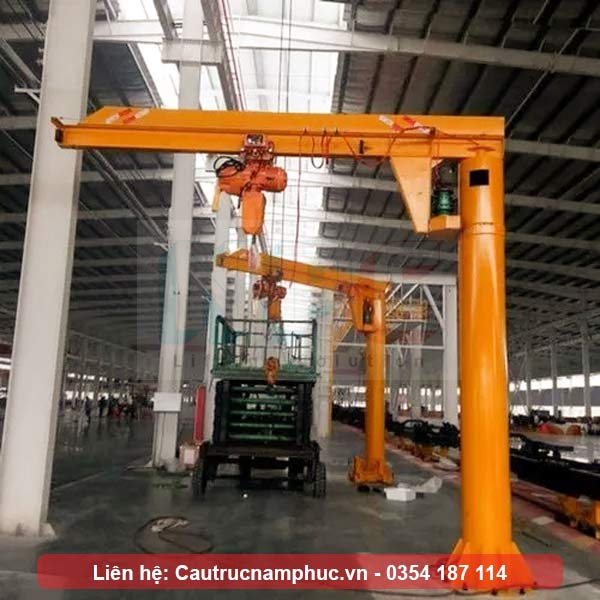

Hình ảnh cầu trục quay

2 Cấu tạo cầu trục quay 3 tấn

Cấu tạo của cẩu quay gồm các phần sau đây:

Cột chịu tải: Thiết kế để chịu lực uốn từ thiết bị palang và tải trọng nâng. Tính toán cột chịu tải rất quan trọng, vì sẽ sảy ra momen uốn rất lớn khi cầu trục làm việc tại vị trí chân cột. Thông thường cột chịu tải sẽ được bằng ống thép hàn, vì các phương tải nặng thì ống thép đều làm việc như nhau.

Cụm quay ( ổ bi): cho phép dầm chính quay quanh cột chịu tải để vận chuyển hàng hóa đến các vị trí trong bán kính cầu trục, được thiết kế lớn hơn loại 1 tấn.

Cụm quay cầu trục

Dầm chính: là phần di chuyển của palang, dầm chính luôn đảm bảo hoạt động ổn định trong giới hạn bền và độ võng cho phép theo tiêu chuẩn TCVN 4244-2005.

Thiết bị palang: lựa chọn theo tải trọng thiết kế và chiều cao nâng, palang được nhập khẩu từ các hãng uy tín trên thế giới như Hitachi, Sungdo, Kukdong, TX Crane…

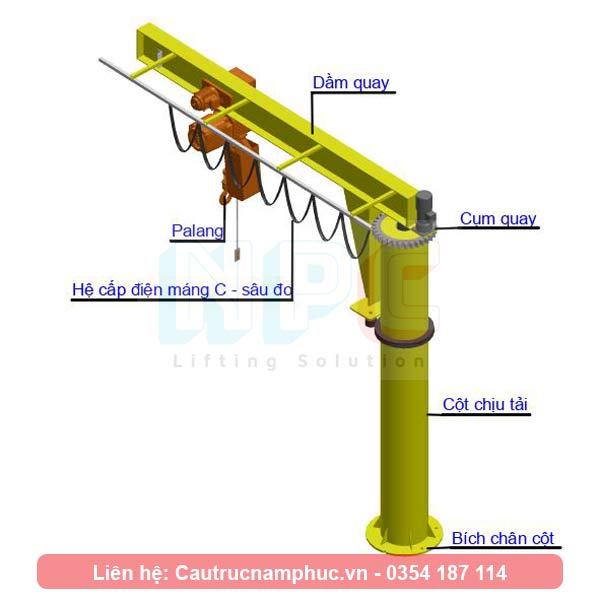

Cấu tạo cầu trục quay 3 tấn

3. Ứng dụng

Cầu trục quay được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng nâng hạ thay cho con người và tiết kiệm diện tích :

Sửa chữa và bảo dưỡng: Cầu trục thường được sử dụng để nâng hạ, bảo dưỡng và sửa chữa máy móc

Sản xuất gia công cơ khí chính xác: Cầu trục quay là thiết bị nâng hạ chính trong quá trình sản xuất gia công cơ khí chính xác, được sử dụng để nâng hạ phôi vào máy phay, máy tiện và máy CNC.

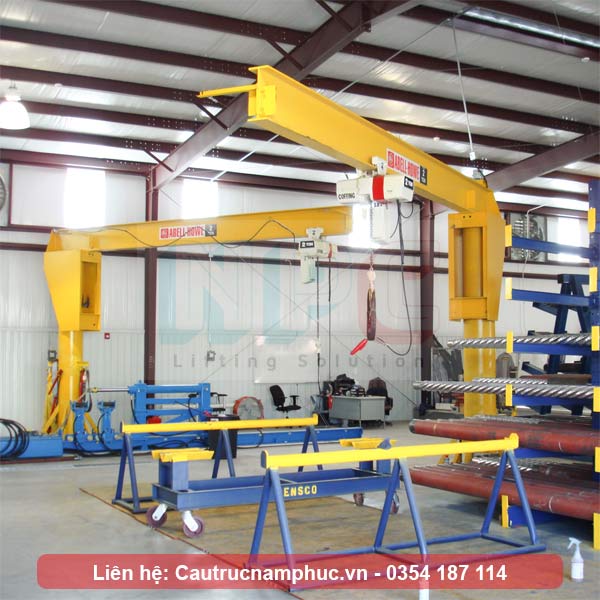

Ứng dụng cầu trục quay

Sản xuất công nghiệp: Cầu trục quay được sử dụng trong các nhà máy và xưởng sản xuất để vận chuyển hàng hóa.

Công nghiệp hóa chất: Tại các nhà máy sản xuất hóa chất, cầu trục quay được sử dụng để vận chuyển và nâng hạ các téc chứa hóa chất và các thiết bị.

II Lợi ích và những lưu ý khi chọn cầu trục quay 3 tấn

1. Ưu điểm của cầu trục

- An toàn lao động: Cầu trục quay giúp cho người lao động không phải làm việc trong môi trường nguy hiểm và tốn nhiều sức khỏe, từ đó tăng sự an toàn trong quá trình lao động sản xuất.

- Tải trọng nâng lớn : Khả năng nâng hạ, bốc xếp hàng hóa lên đến 3 tấn giúp tối ưu được sức lao động. Nếu muốn tải nâng nhỏ hơn tham khảo: cầu trục quay 2 tấn.

- Cải thiện năng suất: Cầu trục quay hoạt động liên tục và tích kiệm, góp phần tăng cường năng suất và sản lượng.

- Diện tích: cẩu quay tích kiệm diện tích và dễ dàng bố trí trong không gian nhà xưởng . Thiết kế đơn giản của nó giúp việc bố trí trở nên thuận tiện

- Chiều dài dầm ( khẩu độ): Bán kính hoạt động của dầm chính có thể lên đến 8 mét, phù hợp cho việc nâng chuyển hàng hóa.

- Góc và tốc độ quay thiết kế tùy thuộc vào hiện trạng nhà xưởng hoặc yêu cầu cụ thể của chủ đầu tư. Cơ cấu quay có thể được vận hành sức người hoặc sử dụng động cơ tuỳ theo nhu cầu sử dụng

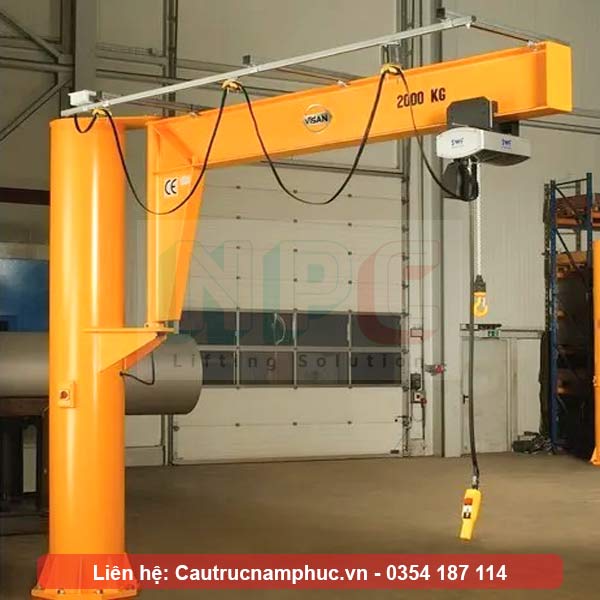

Cầu trục xoay góc 180 độ

2. Những lưu ý khi chọn cầu trục

- Đế móng cầu trục: Để đảm bảo an toàn, khối lượng bê tông cốt thép đế móng cần được tính toán dựa trên tải trọng lớn nhất khi thử tải tại đầu dầm quay ( 125 % tải nâng). Liên kết giữa móng và cầu trục qua bích chân cột, được cố định bằng bu lông chôn sẵn dưới đế móng để đảm bảo tính chắc chắn và ổn định.

- Khi vận hành cầu trục, dầm quay sẽ quay quanh cột chịu tải nên cần phải chú ý vấn đề an toàn, màu cầu truc phải là màu nổi bật như màu cam, đỏ, vàng. Nên trang bị thêm những thiết bị cảnh báo như còi kêu khi cầu trục đang hoạt động.

- Cầu trục có thể sử dụng điện 3 pha 380V  hoặc 1 pha 220V tùy theo thiết bị mà khách hàng chọn, do đó cần chuẩn bị sẵn một tủ điện tổng gần với cầu trục để cung cấp nguồn điện phù hợp.

3. Báo giá

Với thông số cầu trục quay

Tầm với ( khẩu độ): 4 – 10 mét

Tải trọng nâng: 3 tấn

Chiều cao nâng: < 5 mét

Tốc độ nâng hạ: 5.4 mét/ phút

Động cơ nâng hạ: 3.0 Kw

Tốc độ di chuyển: 10 mét/ phút

Động cơ di chuyển palang: 0.4 Kw

Một số sản phẩm cùng loại: cầu trục quay chân đế

Giá tham khảo sẽ tính theo các trường hợp sau đây:

Cầu trục quay dùng palang nâng hạ bằng palang xích kéo tay, cơ cấu quay bằng tay: giá tham khảo: 100.000.000 VNĐ ( chưa gồm VAT)

Cầu trục quay dùng palang nâng hạ bằng palang xích điện, cơ cấu quay bằng tay: giá tham khảo: 140.000.000 VNĐ ( chưa gồm VAT)

Cầu trục quay dùng palang nâng hạ bằng palang xích điện, cơ cấu quay bằng điện: giá tham khảo: 160.000.000 VNĐ ( chưa gồm VAT)

Thực tế, giá bán của cầu trục quay có thể được ảnh hưởng bởi yếu tố cụ thể như vị trí lắp đặt (trong nhà hoặc ngoài trời), xoay 360 độ hoặc có hạn chế về góc xoay và các yêu cầu khác của khách hàng.

III Quy trình sản xuất và lắp đặt cầu trục quay 2 tấn

1. Sản xuất

Bước 1: Thiết kế cầu trục:

Tiến hành đo đạc và thống nhất phương án thực hiện với khách hàng.

Tính toán và bóc tách thiết kế bằng phần mềm như Autocad, Sap và tuân thủ tiêu chuẩn TCVN 4244-2005.

Bước 2: Sản xuất cầu trục quay:

Cắt thép tấm thành các chi tiết bụng, thành dầm, gân tăng cứng bằng máy cắt CNC hoặc Plasma.

Sau đó hàn để tổ hợp thành dầm, kích thước theo bản vẽ sản xuất.

Bước 3: Làm sạch và sơn hoàn thiện cầu trục:

Bế mặt kết cấu dầm cầu trục được làm sạch bằng các phương pháp như mài bằng máy hoặc máy phun cát, phin bi tuỳ thuộc vào yêu cầu đưa ra.

Sơn cầu trục bằng hai lớp sơn: lớp lót chống gỉ và lớp sơn màu. Màu sơn sẽ là những màu dễ nhận biết và thông dụng như màu cam, vàng, đỏ...

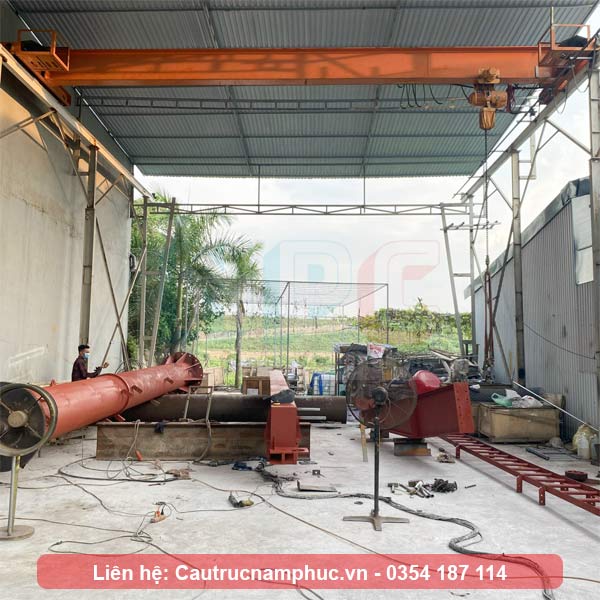

Sản xuất cầu trục quay

2  Lắp đặt

Bước 1: Chuẩn bị hàng hóa và thông báo kế hoạch lắp với khách hàng:

Kiểm tra hàng hóa đảm bảo đầy đủ trước khi lắp đặt cầu trục quay, phải chạy thử thiết bị trước tại xưởng.Chuẩn bị xe cẩu, thiết bị lắp đặt và nhân công. Liên hệ thông báo với khách hàng để đảm bảo phối hợp bàn giao mặt bằng.

Bước 2: Lắp đặt cầu trục:

Đặt cột chịu tải vào vị trí bu lông đặt sẵn đã được định vị trên bê tông. Tiếp theo, lắp dầm quay vào cột chịu tải theo kích thước trong bản vẽ lắp đặt. Lắp palang vào dầm trước khi đặt dầm quay vào cột chịu tải.

Bước 3: Chạy thử và hoàn thiện:

Cấp nguồn cho cầu trục và vận hành chạy thử, thiết bị sau chạy thử bảo hoạt động êm ái. Phanh nâng hạ hoạt động tốt, không có tiếng ồn bất thường nào.

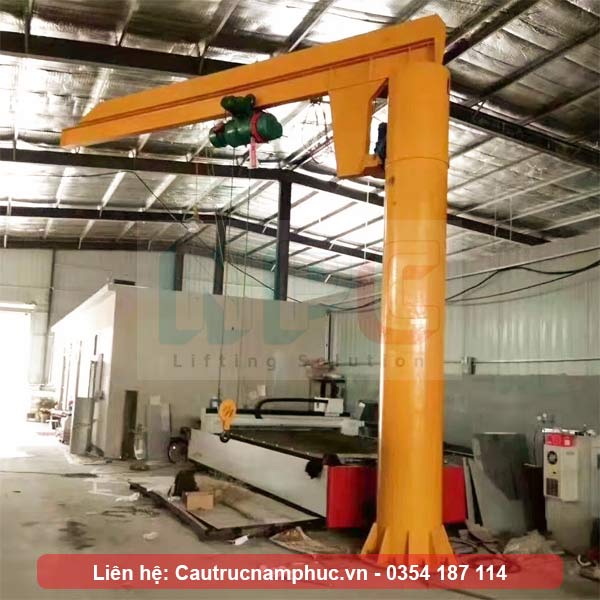

Hoàn thiện lắp đặt cầu trục quay

3. Kiểm định và bàn giao đưa vào sử dụng

Sau khi lắp đặt sẽ tiến hành kiểm định cầu trục, việc kiểm định sẽ do bên đơn vị được cấp phép kiểm định kiểm tra và đánh giá.

Hồ sơ kiểm định bao gồm: bản vẽ thiết kế, lý lịch cầu trục.

Các tiêu chí đánh giá: thử tải động ở 110% tải định mức, thử tải tĩnh ở 125% tải định mức, độ võng dầm trong phạm vi cho phép, các phanh hoạt động tốt ở các mức thử tải.

Khi hoàn tất việc kiểm định: kỹ thuật viên bên đơn vị kiểm định sẽ dán tem kiểm định lên cầu trục. Tem sẽ có hiệu lực trong vòng 2 năm khi cấp mới.

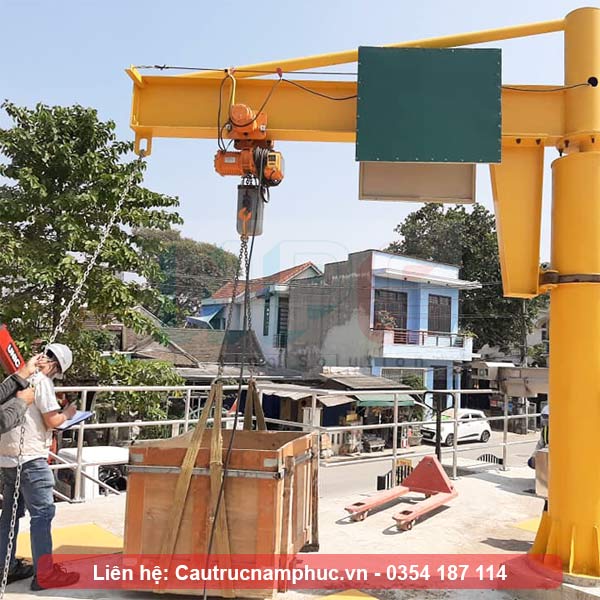

Kiểm định cầu trục quay 3 tấn

Bàn giao đưa vào sử dụng

Cầu trục Nam Phúc sẽ cử cán bộ kỹ thuật đến đào tạo vận hành cho công nhân nhà máy. Sau khi đào tạo công nhân sẽ biết cách vận hành cầu trục, sử lý khi thiết bị gặp sự cố

Sau khi đào tạo còn vấn đề gì liên quan đến vận hành, chúng tôi sẽ theo sát để xử lý nhanh nhất.

Cuối cùng chúng tôi bàn giao cho khách hàng bộ cầu trục quay với tình trạng hoạt động ổn đinh, đầy đủ pháp lý.
