Xe con cầu trục 20-5 tấn

Xe con cầu trục 20-5 tấn là thiết bị nâng hạ cho các nhà máy nhiệt điện, nhà máy thép và thủy điện ... Ở bài viết này xe con được thiết kế để nâng hạ, sửa chữa tua bin cho nhà máy thủy điện Suối Choang. Nó đóng vai trò quan trọng trong việc vận hành  nhà máy thủy điện.

I Giới thiệu sản phầm xe con cầu trục 20-5 tấn

1. Xe con cầu trục là gì?

Xe con cầu trục là thiết bị nâng hạ dùng cho cầu trục gian máy 20-5 tấn để nâng hạ máy móc, tua bin trong các môi trường đặc thù như nhà máy thủy điện, nhà máy hóa chất nơi có khí hậu bất thường…

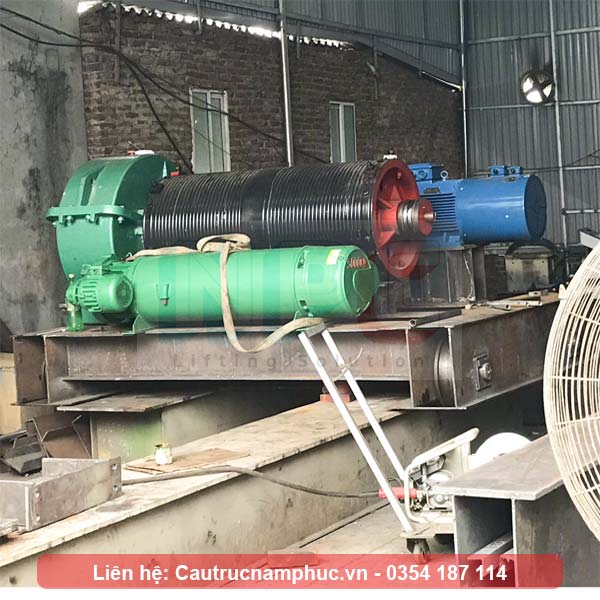

Hình ảnh xe con cầu trục 20-5 tấn

2. Cấu tạo của xe con

Cấu tạo gồm có:

- Cơ cấu nâng hạ: gồm 2 cơ cấu nâng, cơ cấu nâng chính có tải trọng 20 tấn, cơ cấu nâng phụ có tải trọng nâng 5 tấn. Cơ cấu nâng phụ để sử dụng sửa chữa và nâng hạ những hàng hóa nhỏ hơn.

- Cơ cấu di chuyển: có nhiệm vụ giúp cho xe con di chuyển, được trang bị 2 động cơ có công suất 1.5 kw, truyền chuyển động qua bộ bánh răng.

- Kết cấu thép: Với bộ khung kết cấu và các giá đỡ toàn bộ thiết bị của các cơ cấu nâng hạ và di chuyển. Được tính toán đủ bền về sức bền và độ vòng dầm.

Kết cấu thép xe con

- Hệ điều khiển: bao gồm tủ điều khiển chứa biến tần, khởi đóng mở và các thiết bị điện an toàn.

II Các thông số kỹ thuật của xe con 20-5 tấn

1. Thông số kỹ thuật

Khẩu độ xe con: 2.5 mét

Tốc độ di chuyển: 2~8 mét/ phút ( điều khiển tốc độ di chuyển bằng biến tần)

Động cơ dầm biên: 2x 1.5 Kw

Tải trọng nâng móc chính: 20 tấn

Chiều cao nâng móc chính: 18 mét

Tốc độ nâng hạ móc chính: 0.6-3.0 mét/ phút

Tải trọng nâng móc phụ: 5 tấn

Chiều cao nâng móc chính: 24 mét

Tốc độ nâng hạ móc phụ: 0.8/8 mét/ phút

Trang bị yêu cầu thêm: điều khiển từ xa

=> tham khảo các tải trọng nâng khác tại đây: Tải trọng nâng 30 tấn, tải trọng nâng 40 tấn

Thông số xe con

2. Sản xuất xe con 20-5 tấn

Bước 1: Thiết kế sản xuất: Dựa vào bản vẽ thiết kế đã thống nhất với chủ đầu tư, các kỹ sư tính toán kết cấu thép xe con bằng phần mềm Autocad, Sap, tiêu chuẩn TCVN 4244-2005 thiết kế chế tạo và kiểm tra thiết bị nâng.

Bước 2: Sản xuất: Sau khi có bản vẽ sản xuất sẽ tiến hành cắt phôi và tổ hợp hàn thành kết cấu thép xe con. Sau đó tổ hợp, lắp đặt các thiết bị, bánh xe, động cơ di chuyển, động cơ nâng, hộp giảm tốc, tang, phanh thủy lực…

Hộp giảm tốc

Động cơ nâng

Tang cuốn cáp

Sau đó thực hiện cấp điện và chạy thử, căn chỉnh sao cho cơ cấu hoạt động đúng nhiệm vụ, êm ái.

Bước 3: Sơn hoàn thiện: Sau khi chạy thử các thiết bị, tiến hành hàn chết các mối hàn, sau đó tháo thiết bị và làm sạch bề mặt kết cấu. Sau khi làm sạch sẽ tiến hành sơn hoàn thiện cho xe con.

Căn chỉnh thiết bị xe con 20-5 tấn

Nếu bạn quan tâm đến việc mua xe con cầu trục hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.

 Video tổ hợp chạy thử thiết bị xe con 20-5 tấn tại xưởng
