Cầu trục quay 1 tấn
Tầm với ( khẩu độ): 4 – 10 mét
Tải trọng nâng: 1 tấn
Chiều cao nâng: < 5 mét
Tốc độ nâng hạ: 6.8 mét/ phút
Động cơ nâng hạ: 1.5 Kw
Tốc độ di chuyển: 10 mét/ phút
Động cơ di chuyển palang: 0.4 Kw
Thiết kế chế tạo: Cầu trục Nam Phúc
Tóm tắt nội dung [Ẩn]
Cầu trục quay 1 tấn là giải pháp hiệu quả cho việc vận chuyển và nâng hạ trong các môi trường nhà máy công nghiệp chế tạo chính xác, nhà máy đúc... Với khả năng nâng hạ linh hoạt và không chiếm nhiều diện tích, nó đóng vai trò quan trọng trong việc tối ưu hóa sản xuất và đảm bảo an toàn cho các quy trình làm việc
Cầu trục quay là một loại thiết bị nâng hạ được sử dụng để vận chuyển và nâng hạ các vật liệu, hàng hóa hoặc công cụ trong môi trường sản xuất.
Tên gọi khác của cầu trục quay:
Cầu trục quay
Cầu trục xoay
Cẩu quay

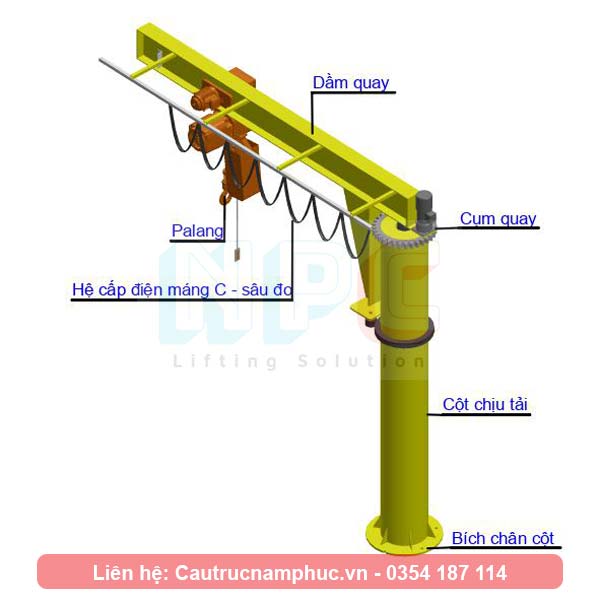

Cầu trục quay được cấu tạo từ 5 bộ phận chính:
Bích chân cột:là một phần không thể thiếu của cầu trục quay, được gắn chặt vào nền móng hoặc kết cấu để cố định cột chịu tải. Liên kết này giúp cho cột chịu tải có thể đứng vững và chịu được áp lực từ các tải trọng nâng hạ. Được tính toán và chế tạo bằng vật liệu có độ dày cao.
Cột chịu tải: là bộ phận chính của cầu trục, nó được thiết kế để chịu trách nhiệm chịu lực tải từ thiết bị palang và tải trọng nâng hạ. Tính toán phần cột chịu tải rất quan trọng, vì sẽ sảy ra momen uốn rất lớn khi cầu trục làm việc. Cột chịu tải sẽ được ưu tiên làm bằng ống thép, vì các phương tải nặng thì ống thép đều làm việc như nhau.
Bộ phận quay: cho phép dầm quay xoay quanh cột chịu tải để vận chuyển hàng hóa từ điểm này đến điểm khác, chính bộ phận này tạo nên sự khác biệt giữa cầu trục quay với các loại cầu trục khác.
Dầm quay: Được thiết kế tính toán sao cho khi cầu trục làm việc, dầm quay luôn cứng vững trong giới hạn và độ võng cho phép theo tiêu chuẩn TCVN 4244-2005. Đảm bảo vận hành ổn định khi nâng hàng.
Thiết bị palang: Dựa trên tải trọng và hành trình nâng mà chọn loại palang cho phù hợp, palang được nhập khẩu từ các hãng uy tín trên thế giới như Hitachi, Sungdo, Kukdong, TX Crane…
Do cầu trục quay rất linh hoạt và tích kiệm diện tích nên được ứng dụng vào rất nhiều ngành nghề:
Sản xuất công nghiệp: Được sử dụng rộng rãi trong các nhà máy và xưởng sản xuất để vận chuyển linh kiện và sản phẩm thành phẩm trong quá trình sản xuất.
Sửa chữa và bảo dưỡng máy móc: Trong các nhà máy sản xuất, cầu trục thường được sử dụng để nâng hạ và di chuyển, bảo dưỡng và sửa chữa các máy móc.

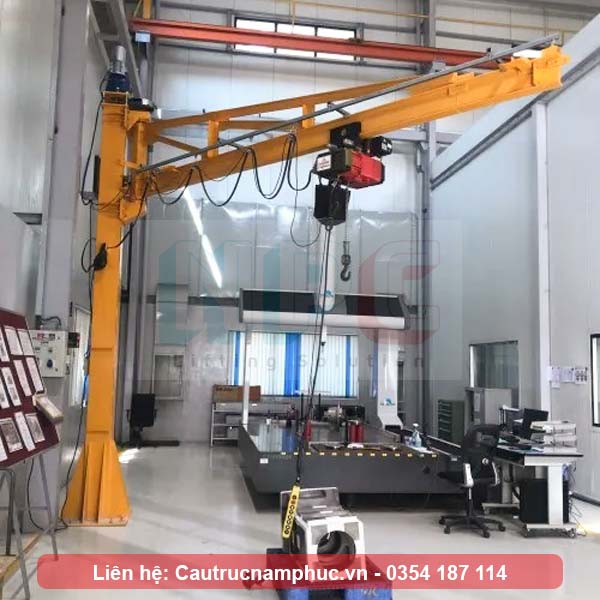

Sản xuất gia công cơ khí chính xác: Nâng hạ phôi vào máy đúc, ép, CNC…
Công nghiệp hóa chất: Trong các nhà máy sản xuất hóa chất, cầu trục quay thường được sử dụng để vận chuyển, nâng hạ các thùng chứa hóa chất, ống dẫn và thiết bị khác.
Các sản phẩm cùng loại có ứng dụng tương tự: cầu trục quay chân đế
- Tải trọng 1 tấn: Cho phép cầu trục nâng hạ, bốc xếp hàng hóa lên đến 1 tấn giúp tích kiệm được sức lao động một cách tối đa.
Nếu bạn có nhu cầu tải trọng cao hơn có thể tham khảo: cầu trục quay 2 tấn
- Tăng năng suất: Cầu trục quay làm việc liên tục và hiệu quả, giúp tăng hiệu suất và sản lượng của quá trình sản xuất.
- Đảm bảo an toàn: Việc sử dụng cầu trục quay giảm thiểu việc con người phải làm việc trong môi trường nguy hiểm và nặng nhọc, từ đó tăng cường sự an toàn trong quá trình sản xuất.

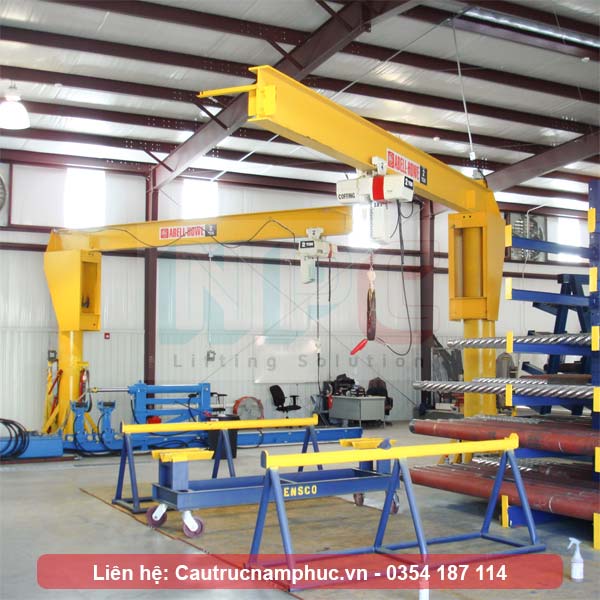

- Tích kiệm diện tích: Cầu trục quay được lắp đặt với 1 ống thép đường kính từ 300 – 600mm nên rất tích kiệm diện tích, phù hợp với không gian nhà xưởng hẹp. Việc bố trí cầu trục dạng này rất đơn giản.

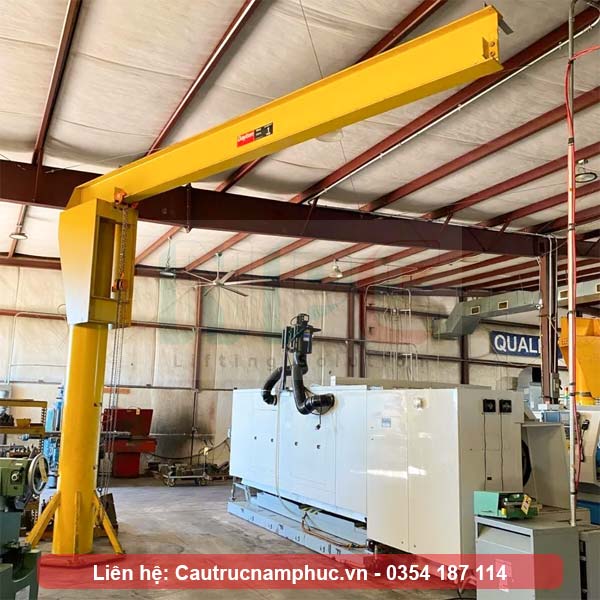

- Phạm vi hoạt động ( khẩu độ): Tầm hoạt động của dầm quay có thể lên đến 10 mét, rất phù hợp cho việc nâng chuyển hàng hóa.
- Góc quay và tốc độ quay phụ thuộc vào diện tích nhà xưởng, hoặc nhu cầu của khách hàng. Cơ cấu quay có thể dùng bằng tay hoặc dùng động cơ.
- Lưu ý đầu tiên và quan trọng nhất cho việc chọn cầu trục quay là phần nền móng cho cầu trục: Móng sẽ phải tính toán dựa trên tải trọng lớn nhất khi thử tải, tải nâng ở vị trị đầu dầm quay. Phần móng thông thường sẽ được đổ bê tông cốt thép hoặc kết cấu cứng vững. Liên kết giữa móng và cầu trục bằng bích chân cột thông qua bu lông cường độ cao.
- Cầu trục sử dụng điện 3 pha hoặc 1 pha, nên cần chuẩn bị sẵn 1 tủ điện tổng gần với cầu trục để sử dụng.
- Trong khi cầu trục hoạt động, dầm quay sẽ quay quanh cột chịu tải với đường kính đến 10 mét nên cần phải chú ý vấn đề an toàn khi vận hành. Nên lắp thêm những thiết bị cảnh báo như còi kêu khi cầu trục đang hoạt động.
Với thông số cầu trục quay
Tầm với ( khẩu độ): 4 – 10 mét
Tải trọng nâng: 1 tấn
Chiều cao nâng: < 5 mét
Tốc độ nâng hạ: 6.8 mét/ phút
Động cơ nâng hạ: 1.5 Kw
Tốc độ di chuyển: 10 mét/ phút
Động cơ di chuyển palang: 0.4 Kw
Giá tham khảo sẽ tính theo các trường hợp sau đây:
Ngoài ra còn vào trường hợp cụ thể như lắp đặt trong nhà hoặc ngoài trời, góc xoay 360 độ hoặc không xoay hết hành trình mà cấu thành nên giá bán của cầu trục quay.
Tham khảo sản phẩm cùng loại tại đây: cầu trục quay 3 tấn
Bước 1: Thiết kế sản xuất cầu trục: Sau khi thực hiện khảo sát mặt bằng và thống nhất phương án với khách hàng, các kỹ sư sẽ tiến hành tính toán, bóc tách chi tiết bằng các phần mềm như Autocad, Sap, tiêu chuẩn TCVN 4244-2005 thiết kế chế tạo và kiểm tra thiết bị nâng
Bước 2: Sản xuất cầu trục: Sau khi hoàn thành thiết kế sản xuất, bộ phận sản xuất sẽ tiến hành cắt chi tiết phôi và tổ hợp chúng thành dầm quay của cầu trục. Thép tấm sẽ được cắt trên máy Plasma hoặc CNC thành các tấm bụng dầm, cánh dầm và các chi tiết kết cấu. Tiếp theo, các chi tiết phôi này sẽ được tổ hợp lại với nhau thông qua phương pháp hàn, tuân thủ trình tự và bản vẽ sản xuất.

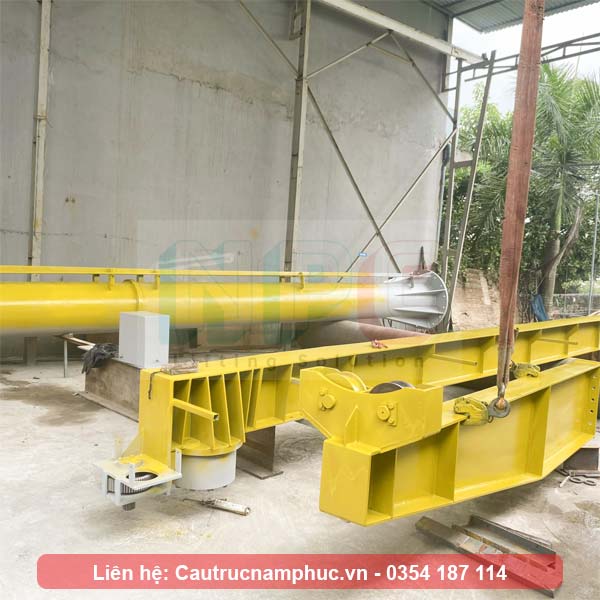

Bước 3: Làm sạch và sơn hoàn thiện: Bề mặt của dầm sẽ được làm sạch bằng các phương pháp như mài bằng máy hoặc máy phun cát, phin bi tùy thuộc vào yêu cầu của khách hàng. Sau đó, cầu trục sẽ được sơn hai lớp, một lớp lót chống gỉ và một lớp sơn màu. Các màu phổ biến cho cầu trục thường là màu cam, màu vàng và màu đỏ để dễ nhận biết khi cầu trục làm việc

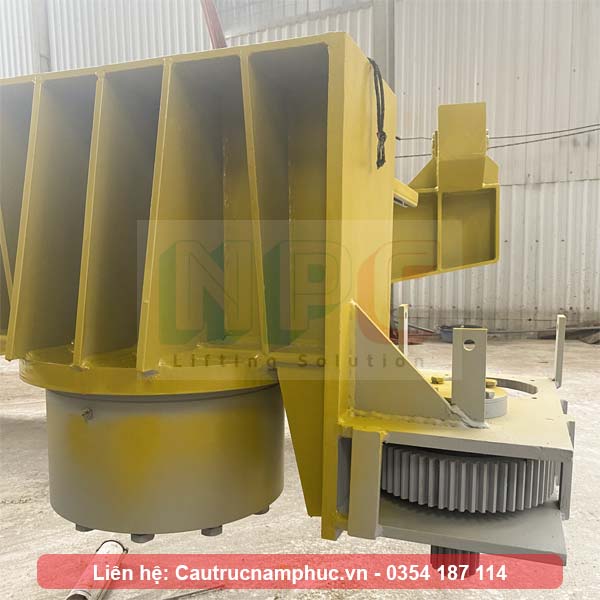

Bước 1: Chuẩn bị hàng hóa: Để đảm bảo tiến độ và chất lượng của cầu trục quay, trước khi lắp đặt, cần kiểm tra hàng hóa đầy đủ, chạy thử thiết bị nâng và thông báo với khách hàng về thời gian và phương án lắp đặt. Chuẩn bị đầy đủ nhân công và thiết bị phục vụ lăp đặt.
Bước 2: Lắp đặt cầu trục: Cột chịu tải sẽ được cẩu lắp đặt đặt vào vị trí bu lông được định vị sẵn trên dầm bê tông. Tiếp theo lắp dầm quay vào cột chịu tải. Đảm bảo đúng theo kích thước trong bản vẽ lắp đặt. Lưu ý, lắp palang vào dầm quay trước khi đặt dầm quay vào cột chịu tải.
Bước 3: Cấp nguồn cho cầu trục và chạy thử: Các thiết bị sau khi chạy thử hoạt động êm ái, không có tiếng động lạ, phanh của cơ cấu nâng hoạt động ổn định.
Sau khi lắp đặt sẽ tiến hành kiểm định cầu trục, việc kiểm định sẽ do bên đơn vị được cấp phép kiểm định kiểm tra và đánh giá.
Hồ sơ kiểm định bao gồm: bản vẽ thiết kế, lý lịch cầu trục.

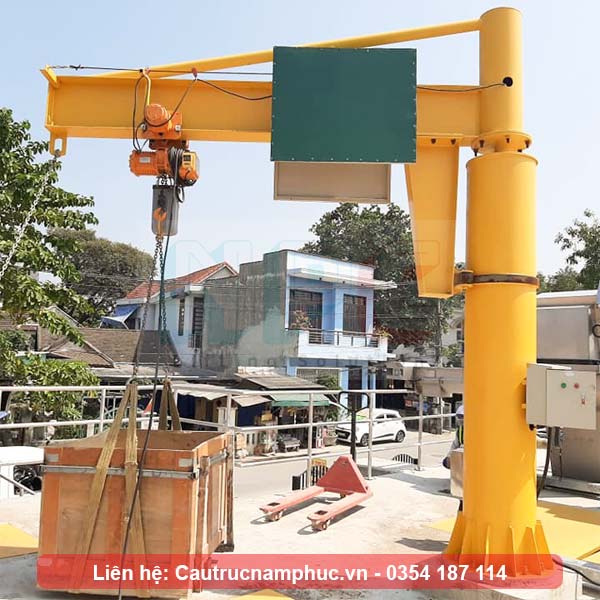

Các tiêu chí đánh giá: thử tải động ở 110% tải định mức, thử tải tĩnh ở 125% tải định mức, độ võng dầm trong phạm vi cho phép, các phanh hoạt động tốt ở các mức thử tải.
Khi hoàn tất việc kiểm định: kỹ thuật viên bên đơn vị kiểm định sẽ dán tem kiểm định lên cầu trục. Tem sẽ có hiệu lực trong vòng 2 năm khi cấp mới.
Bàn giao đưa vào sử dụng
Cầu trục Nam Phúc sẽ cử cán bộ kỹ thuật đến đào tạo vận hành cho công nhân nhà máy. Sau khi đào tạo công nhân sẽ biết cách vận hành cầu trục, sử lý khi thiết bị gặp sự cố
Sau khi đào tạo còn vấn đề gì liên quan đến vận hành, chúng tôi sẽ theo sát để xử lý nhanh nhất.
Cuối cùng chúng tôi bàn giao cho khách hàng bộ cầu trục quay với tình trạng hoạt động ổn đinh, đầy đủ pháp lý.
Nếu bạn quan tâm đến việc mua cầu trục quay, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.
