Cầu trục quay 2 tấn

Thiết bị nâng hạ và vận chuyển thông dụng nhất trong các nhà máy công nghiệp, nhà máy đúc, xưởng cơ khí gia công chính xác là cầu trục quay 2 tấn. Cầu trục nhỏ, không chiếm nhiều diện tích và hoạt động hiệu quả nó đóng vai trò quan trọng trong việc sản xuất và nâng cao năng suất làm việc

I. Khái niệm cầu trục quay 2 tấn

1. Cầu trục quay 2 tấn

Cầu trục quay là một loại thiết bị nâng hạ tải trọng đến 2 tấn, được sử dụng để vận chuyển và nâng hạ hàng hóa hoặc máy móc thiết bị trong nhà xưởng.

Cầu trục quay còn được gọi là:  Cầu trục xoay, cầu trục quay, cẩu quay.

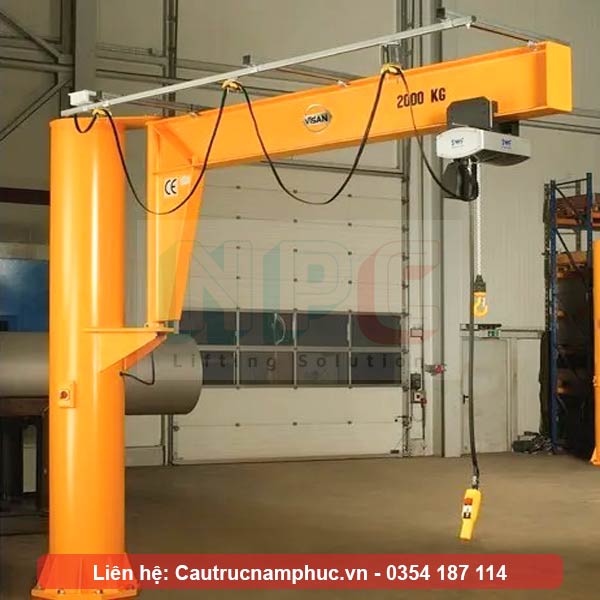

Hình ảnh cầu trục quay

2 Cấu tạo

Cầu trục quay được cấu tạo từ các bộ phận sau đây:

Bích chân cột: Được liên kết vào nền móng hoặc kết cấu để cố định cầu trục. Giúp cho cột chịu tải có thể hoạt động ổn định và chịu được áp lực từ các tải trọng nâng hạ. Nó được tính toán và chế tạo bằng vật liệu thép tấm có độ dày cao.

Cột chịu tải: Được thiết kế để chịu lực tải từ thiết bị palang và tải trọng nâng. Thiết kế phần cột chịu tải quan trọng, vì sẽ sảy ra momen uốn rất lớn khi cầu trục làm việc tại vị trí chân cột. Thông thường cột chịu tải sẽ được bằng ống thép hàn, vì các phương tải nặng thì ống thép đều làm việc như nhau.

Bộ phận quay ( vòng bi): cho phép dầm chính xoay quanh cột chịu tải để vận chuyển hàng hóa đến các vị trí trong bán kính cầu trục.

Dầm chính: Dầm chính luôn đảm bảo hoạt động ổn định trong giới hạn và độ võng cho phép theo tiêu chuẩn TCVN 4244-2005. Đảm bảo vận hành ổn định khi nâng hàng.

Thiết bị palang: Được chọn theo tải trọng và chiều cao nâng, palang được nhập khẩu từ các hãng uy tín trên thế giới như Hitachi, Sungdo, Kukdong, TX Crane…

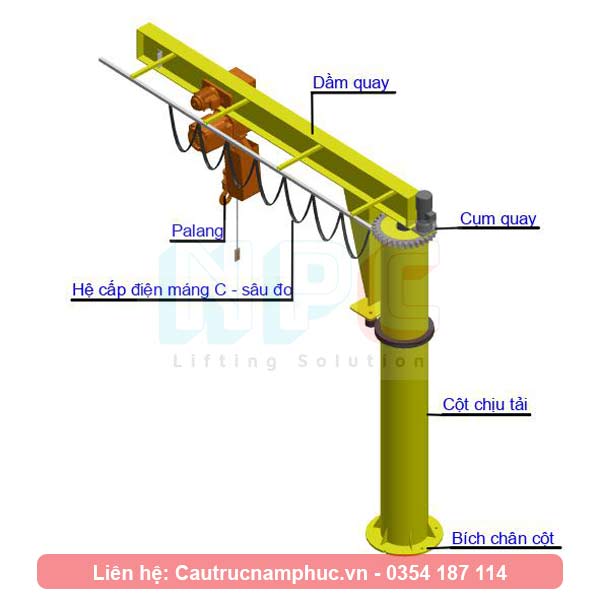

Cấu tạo cầu trục quay 2 tấn

3. Ứng dụng của cầu trục quay

Cầu trục quay được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ tính linh hoạt và khả năng tiết kiệm diện tích của nó:

Sửa chữa và bảo dưỡng máy móc: Trong các nhà máy sản xuất, cầu trục thường được sử dụng để nâng hạ và di chuyển, bảo dưỡng và sửa chữa máy móc

Sản xuất công nghiệp: Cầu trục quay được sử dụng trong các nhà máy và xưởng sản xuất để vận chuyển hàng hóa và sản phẩm thành phẩm.

Công nghiệp hóa chất: Trong các nhà máy sản xuất hóa chất, cầu trục quay được sử dụng để vận chuyển và nâng hạ các thùng chứa hóa chất, ống dẫn và các thiết bị.

Sản xuất gia công cơ khí chính xác: Cầu trục quay là một phần không thể thiếu trong quá trình sản xuất gia công cơ khí chính xác, được sử dụng để nâng hạ phôi vào máy đúc, ép và máy CNC.

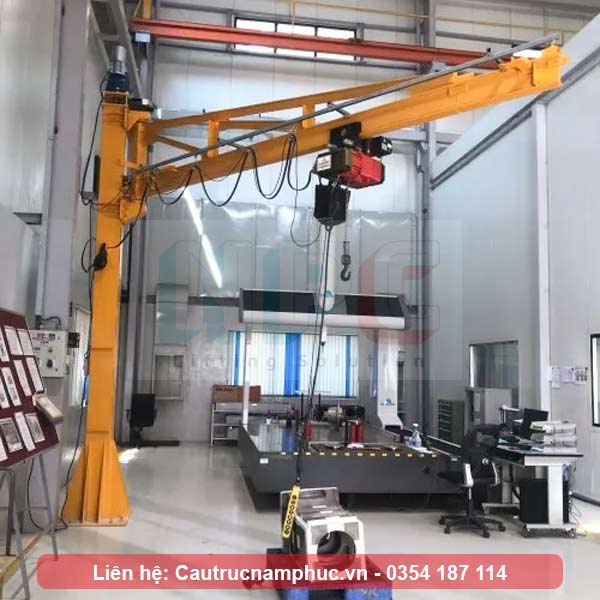

Ứng dụng của cầu trục quay

II Lợi ích và những lưu ý khi chọn cầu trục quay 2 tấn

1. Lợi ích của cầu trục

- Tải trọng nâng 2 tấn: Khả năng nâng hạ, bốc xếp hàng hóa lên đến 2 tấn giúp tối ưu được sức lao động.

- Đảm bảo an toàn lao động: Sử dụng cầu trục quay giúp cho con người không phải làm việc trong môi trường nguy hiểm và nặng nhọc, từ đó tăng sự an toàn trong quá trình sản xuất.

- Tăng cường năng suất: Cầu trục quay hoạt động liên tục và hiệu quả, góp phần tăng cường hiệu suất và sản lượng trong quá trình sản xuất

- Tối ưu diện tích: Thực chất cẩu quay là một cột chịu tải nên tiết kiệm diện tích và dễ dàng bố trí trong không gian nhà xưởng hẹp. Thiết kế đơn giản của nó giúp việc bố trí trở nên thuận tiện

- Chiều dài dầm ( khẩu độ): Bán kính hoạt động của dầm chính có thể lên đến 10 mét, rất phù hợp cho việc nâng chuyển hàng hóa trong nhà xưởng.

- Góc và tốc độ quay có thể thiết kế tùy thuộc vào diện tích nhà xưởng hoặc yêu cầu cụ thể của khách hàng. Cơ cấu quay có thể được vận hành bằng tay hoặc sử dụng động cơ tuỳ theo nhu cầu sử dụng

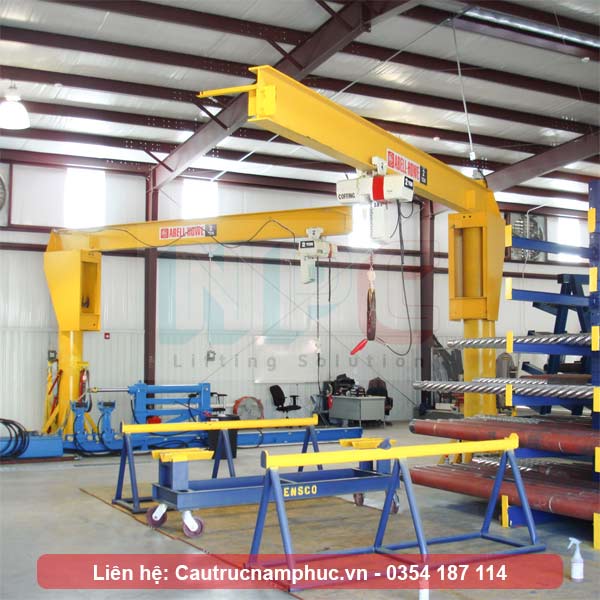

Lợi ích của cầu trục quay

2. Những lưu ý khi chọn cầu trục quay

- Phần nền móng cho cầu trục: Để đảm bảo an toàn, móng cần được tính toán dựa trên tải trọng lớn nhất khi thử tải ( 125 % tải nâng) tại ở vị trí đầu dầm quay. Phần móng sẽ được xây dựng bằng bê tông cốt thép. Liên kết giữa móng và cầu trục qua bích chân cột, và được cố định bằng bu lông cường độ cao để đảm bảo tính chắc chắn và ổn định.

Chọn lựa cầu trục quay tải trọng nhỏ hơn tại đây: cầu trục quay 1 tấn.

- Khi cầu trục hoạt động, dầm quay sẽ quay quanh cột chịu tải nên cần phải chú ý vấn đề an toàn khi vận hành, màu cầu truc phải là màu nổi bật dễ nhìn. Lắp thêm những thiết bị cảnh báo như còi kêu khi cầu trục đang hoạt động.

- Cầu trục có thể sử dụng điện 3 pha hoặc 1 pha tùy theo thiết bị mà khách hàng chọn, do đó cần chuẩn bị sẵn một tủ điện tổng gần với cầu trục để cung cấp nguồn điện phù hợp.

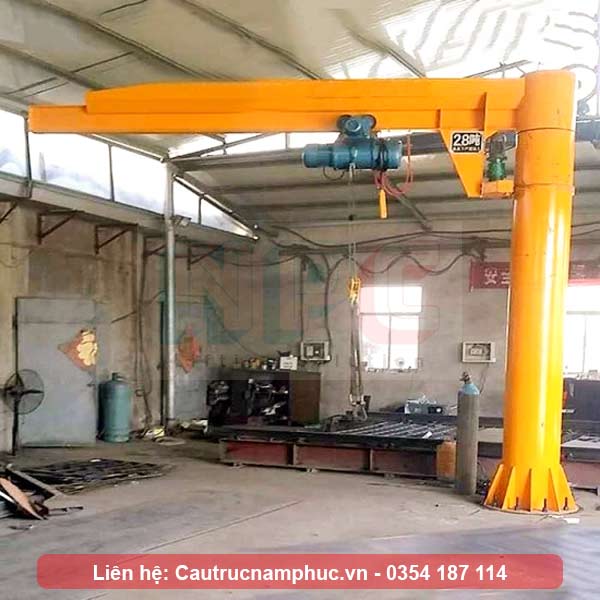

Cầu trục quay dùng điện 3 pha

3. Báo giá cầu trục quay

Với thông số cầu trục quay

Tầm với ( khẩu độ): 4 – 10 mét

Tải trọng nâng: 2 tấn

Chiều cao nâng: < 5 mét

Tốc độ nâng hạ: 5.4 mét/ phút

Động cơ nâng hạ: 3.0 Kw

Tốc độ di chuyển: 10 mét/ phút

Động cơ di chuyển palang: 0.4 Kw

Tham khảo các sản phẩm cùng loại tại đây: cầu trục quay chân đế

Giá tham khảo sẽ tính theo các trường hợp sau đây:

Cầu trục quay dùng palang nâng hạ bằng palang xích kéo tay, cơ cấu quay bằng tay: giá tham khảo: 80.000.000 VNĐ ( chưa gồm VAT)

Cầu trục quay dùng palang nâng hạ bằng palang xích điện, cơ cấu quay bằng tay: giá tham khảo: 120.000.000 VNĐ ( chưa gồm VAT)Cầu trục quay dùng palang nâng hạ bằng palang xích điện, cơ cấu quay bằng điện: giá tham khảo: 140.000.000 VNĐ ( chưa gồm VAT)

Thực tế, giá bán của cầu trục quay có thể được ảnh hưởng bởi nhiều yếu tố cụ thể như vị trí lắp đặt (trong nhà hoặc ngoài trời), khả năng xoay 360 độ hoặc có hạn chế về góc xoay, cũng như các yêu cầu khác của khách hàng.

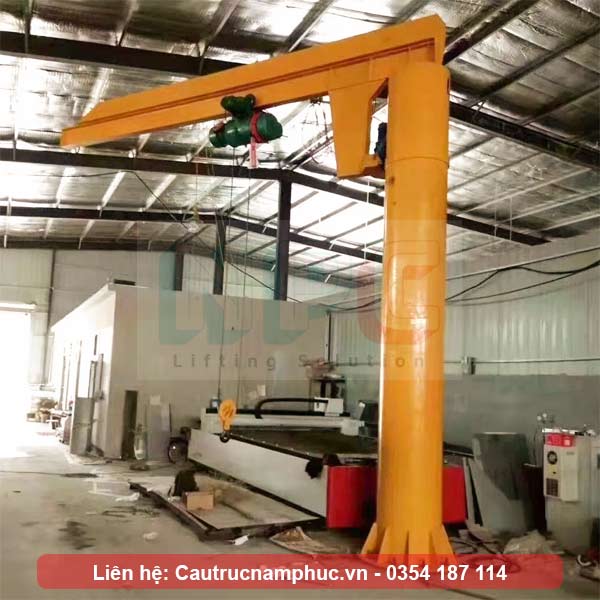

Cầu trục quay 2 tấn trong nhà

III Quy trình sản xuất và lắp đặt cầu trục quay 2 tấn

1. Sản xuất

Bước 1: Thiết kế sản xuất cầu trục:

Tiến hành khảo sát mặt bằng và chốt phương án thực hiện với khách hàng.

Dùng phần mềm như Autocad, Sap và tuân thủ tiêu chuẩn TCVN 4244-2005 để tính toán và bóc tách chi tiết.

Kiểm tra và xác nhận thiết kế, đảm bảo các yêu cầu về thiết kế chế tạo và kiểm tra thiết bị nâng.

Bước 2: Sản xuất cầu trục:

Sử dụng máy Plasma hoặc CNC để cắt thép tấm thành các tấm bụng dầm, cánh dầm và các chi tiết kết cấu.

Sử dụng phương pháp hàn để tổ hợp thành dầm, kích thước theo bản vẽ sản xuất.

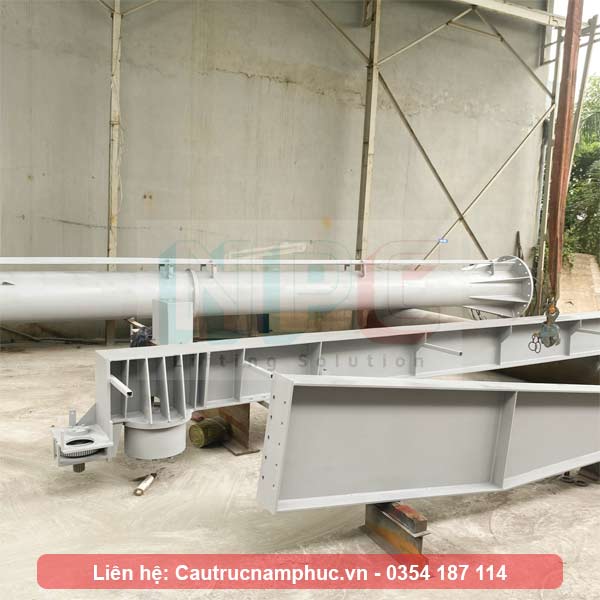

Sản xuất cầu trục quay

Bước 3: Làm sạch và sơn hoàn thiện:

Làm sạch bề mặt dầm bằng các phương pháp như mài bằng máy hoặc máy phun cát, tuỳ thuộc vào yêu cầu của khách hàng.

Sơn cầu trục hai lớp sơn: lớp lót chống gỉ và lớp sơn màu.

Sơn các màu như màu cam, màu vàng và màu đỏ để dễ nhận biết khi cầu trục hoạt động.

Đối với cầu trục tải trọng lớn hơn cũng có quá trình làm tương tự.

2  Lắp đặt

Bước 1: Chuẩn bị hàng hóa:

Kiểm tra hàng hóa đảm bảo đầy đủ trước khi lắp đặt cầu trục quay, phải chạy thử thiết bị trước tại xưởng.

Chuẩn bị xe cẩu, thiết bị lắp đặt và nhân công.

Liên hệ hẹn trước với khách hàng để đảm bảo phối hợp bàn giao mặt bằng.

Bước 2: Lắp đặt cầu trục:

Lắp đặt cột chịu tải vào vị trí đã được định vị trên dầm bê tông và bu lông.

Tiếp theo, lắp dầm quay vào cột chịu tải theo kích thước trong bản vẽ lắp đặt.

Lắp palang vào dầm quay trước khi đặt dầm quay vào cột chịu tải.

Bước 3: Cấp nguồn và chạy thử:

Cấp nguồn cho cầu trục và chạy thử, thiết bị sau chạy thử bảo hoạt động êm ái và ổn định.

Kiểm tra xem có tiếng động lạ nào không và đảm bảo phanh của cơ cấu nâng hoạt động một cách ổn định.

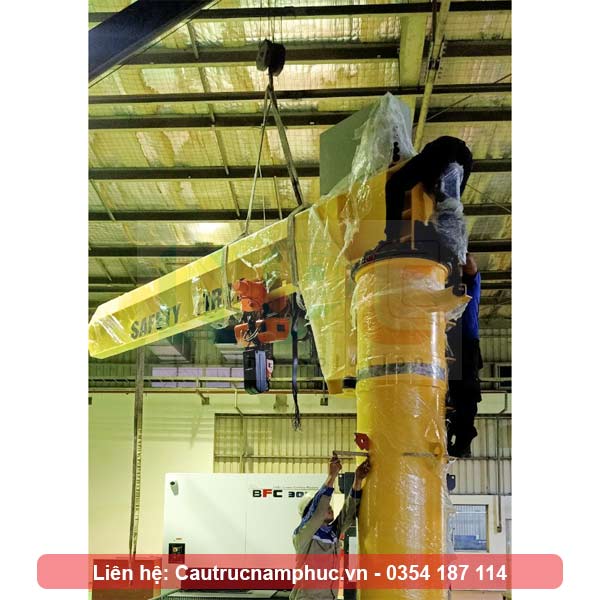

Hoàn thiện lắp đặt cầu trục quay 2 tấn

3. Kiểm định và bàn giao đưa vào sử dụng

Sau khi lắp đặt sẽ tiến hành kiểm định cầu trục, việc kiểm định sẽ do bên đơn vị được cấp phép kiểm định kiểm tra và đánh giá.

Hồ sơ kiểm định bao gồm: bản vẽ thiết kế, lý lịch cầu trục.

Các tiêu chí đánh giá: thử tải động ở 110% tải định mức, thử tải tĩnh ở 125% tải định mức, độ võng dầm trong phạm vi cho phép, các phanh hoạt động tốt ở các mức thử tải.

Khi hoàn tất việc kiểm định: kỹ thuật viên bên đơn vị kiểm định sẽ dán tem kiểm định lên cầu trục. Tem sẽ có hiệu lực trong vòng 2 năm khi cấp mới.

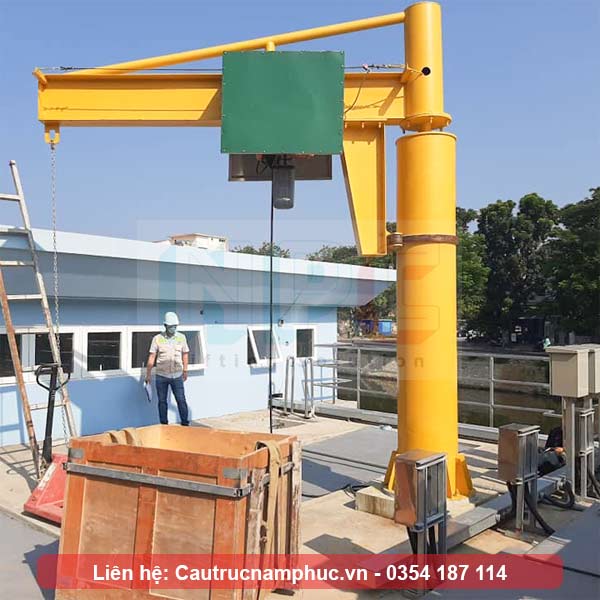

Thử tải cầu trục quay

Bàn giao đưa vào sử dụng

Cầu trục Nam Phúc sẽ cử cán bộ kỹ thuật đến đào tạo vận hành cho công nhân nhà máy. Sau khi đào tạo công nhân sẽ biết cách vận hành cầu trục, sử lý khi thiết bị gặp sự cố

Sau khi đào tạo còn vấn đề gì liên quan đến vận hành, chúng tôi sẽ theo sát để xử lý nhanh nhất.

Cuối cùng chúng tôi bàn giao cho khách hàng bộ cầu trục quay với tình trạng hoạt động ổn đinh, đầy đủ pháp lý.

Nếu bạn quan tâm đến việc mua cầu trục quay, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.

 Video chạy thử palang tại xưởng sản xuất trước lắp đặt
