Cổng trục dầm đơn 5 tấn

Cổng trục dầm đơn 5 tấn là thiết bị nâng hạ, vận chuyển hàng hóa trong nhà máy sản xưởng sản xuất... Hàng hóa có tải trọng đến 5 tấn và kích thước lớn. Tên gọi khác của cổng trục dầm đơn là cổng trục một dầm.

I Thông số kỹ thuật và tính toán cổng trục dầm đơn 5 tấn

1. Thông số kỹ thuật

Khẩu độ cổng trục: theo yêu cầu

Tốc độ cổng trục: 15 mét/ phút

Động cơ dầm biên: 2x0.75 Kw

Tải trọng nâng: 5 tấn

Chiều cao nâng: theo yêu cầu

Tốc độ nâng hạ: 4.7 mét/ phút

Động cơ nâng hạ: 5.5 Kw

Tốc độ di chuyển: 10 mét/ phút

Động cơ di chuyển palang: 0.75 Kw

Chế độ làm việc: M3

Trang bị yêu cầu thêm: điều khiển từ xa

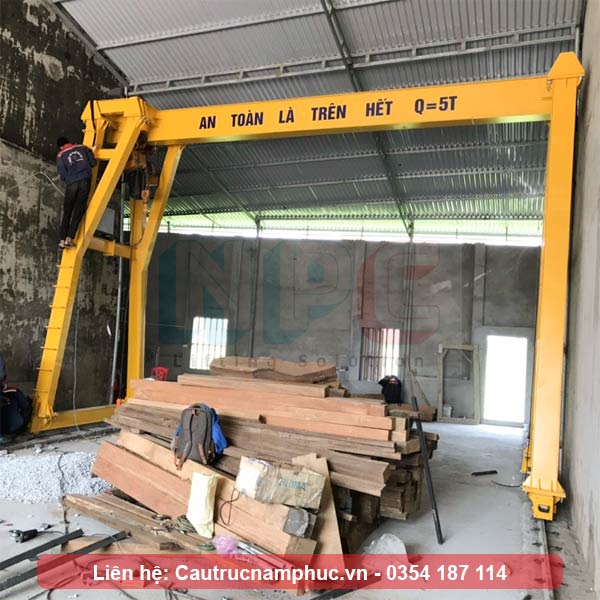

Hình ảnh cổng trục dầm đơn

2. Tính toán cổng trục dầm đơn 5 tấn

Cổng trục cần được tính toán các mục sau đây:

- Tiết diện dầm chính: Dầm được thiết kế để chịu toàn bộ tải trọng của hàng hóa nên tính toán tiết diện là phần quan trọng nhất. Tiết diện được xác định khi đặt lực bằng 125% tải nâng định mức vào vị trí giữa dầm. Từ đó xác định được vật liệu hàn, chiều cao đường hàn, độ võng cho phép.

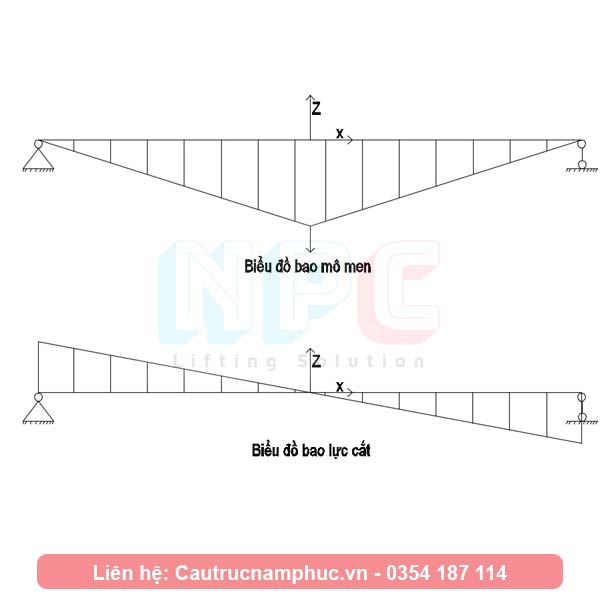

Tính toán cổng trục dầm đơn 5 tấn

- Động cơ dầm biên: dựa vào tải trọng của vật nâng và kết cấu thép cổng trục, kết hợp với tốc độ chạy của cổng trục tính được công suất động cơ di chuyển phù hợp.

- Chân cổng trục: giữ cho dầm chính luôn ổn định khi trục làm việc. Chân cổng được tính chịu lực bằng với tải trọng của hàng hóa khi di chuyển về sát 1 bên dầm chính.

- Thiết bị nâng palang: Có tải trọng 5 tấn chọn theo các hãng uy tín như Sungdo, Kukdong, Hitachi, WKTO …

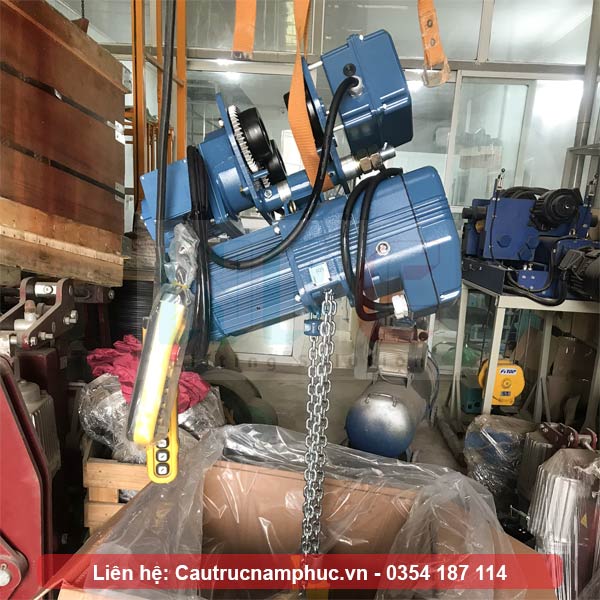

Palang cho cổng trục

3. Những yếu tố ảnh hưởng đến báo giá cổng trục dầm đơn

- Khẩu độ cổng trục: Ảnh hưởng đến tiết diện của dầm chính, dẫn đến ảnh hưởng đến khối lượng kết cấu thép của cổng trục.

- Chiều cao nâng: Giá thiết bị palang sẽ chọn theo chiều cao nâng, chiều cao nâng càng lớn giá sẽ thay đổi theo. Ngoài ra chiều cao nâng còn ảnh hưởng đến chiều cao cột vì vậy khối lượng kết cấu cũng thay đổi theo.

- Chiều dài đường chạy: Chiều dài tăng dẫn đến ray di chuyển cũng tăng theo, vì vậy ảnh hưởng đến khối lượng. Phần cáp cấp điện cũng dài tương ứng.

- Tốc độ di chuyển cổng trục: Ảnh hưởng đến công suất và bộ truyền của động cơ dầm biên, cũng ảnh hưởng đến giá cả của cổng trục.

- Xuất xứ: Những thiết bị có xuất xứ Nhật Bản sẽ có giá cao hơn của Trung Quốc và Hàn Quốc.

Giá bán tham khảo của cổng trục 5 tấn:

Khẩu độ 8 mét: 200.000.000 VNĐ ( Chưa gồm VAT)

Khẩu độ 10 mét: 210.000.000 VNĐ ( Chưa gồm VAT)

Khẩu độ 15 mét: 230.000.000 VNĐ ( Chưa gồm VAT)

=> Tham khảo giá của sản phẩm cổng trục dầm đơn tại đây

II Ưu điểm và ứng dụng của cổng trục dầm đơn 5 tấn

1. Ưu điểm

Tải trọng 5 tấn: Giúp cho giảm chi phí nhân công, thực hiện các công việc nặng nhọc như nâng hạ hàng hóa tải trọng rất lớn.

Vốn đầu tư ban đầu thấp: Cổng trục không chỉ giúp tiết kiệm chi phí đầu tư ban đầu mà còn có độ bền lên đến 20 năm. Với việc sử dụng 2 đường ray chạy trên sàn, cổng trục có thể di chuyển một cách dễ dàng và hiệu quả, tiết kiệm chi phí bảo trì.

Vận hành dễ dàng: Với thiết kế và hoạt động đơn giản, cổng trục dầm đơn dễ dàng vận hành. Ngay cả những người lao động không có trình độ cao cũng có thể thành thạo sử dụng nó trong thời gian ngắn.

2. Ứng dụng của cầu trục dầm đơn 5 tấn

Cổng trục dầm đơn với tải trọng nâng 5 tấn, đáp ứng được việc nâng hạ bốc xếp nhiều loại hàng hóa nên rất được ưu chuộng .

Xưởng chế tạo đá mỹ nghệ: Cổng trục giúp cho việc vận chuyển phôi đá và đá thành phẩm một cách dễ dàng.

Nếu bạn cần tải trọng lớn hơn tham khảo tại đây: 10 tấn, 15 tấn .

Công trình cầu đường: Công trình xây dựng cầu đường sử dụng cổng trục để vận chuyển vật liệu và bảo dưỡng máy móc.

Nhà máy gia công kết cấu thép: Các nhà máy gia công kết cấu thép thường dùng cổng trục loại này vì nó đáp ứng được nhu cầu sản xuất cũng như xuất nhập hàng.

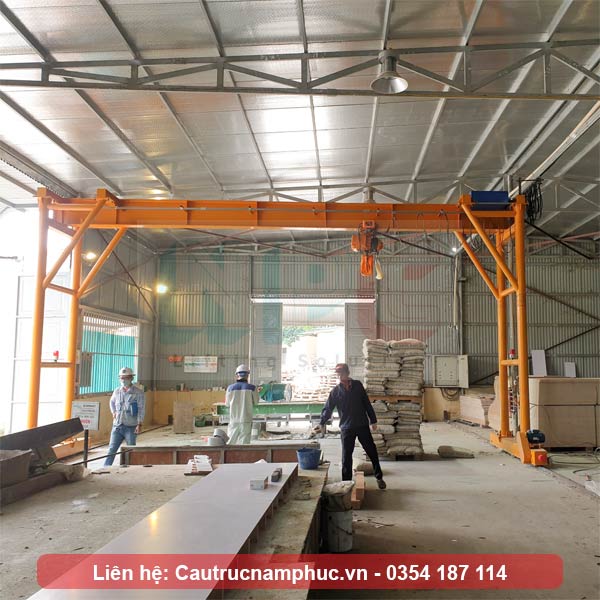

Ứng dụng cổng trục dầm đơn

3. Lưu ý khi đầu tư cổng trục

Vệ sinh ray dẫn hướng định kỳ, 1 tháng 1 lần, đảm bảo đường chạy không có vật cản, bụi bẩn.

Lắp bộ còi cảnh báo khi cổng trục làm việc, màu sơn cổng trục là màu sáng nổi bật so với màu của môi trường dễ nhìn tránh gặp những tai nạn liên quan đến con người.

Tải trọng của thiết bị palang chọn phải lớn hơn tải trọng hàng hóa mong muốn. Ví dụ cuộn thép nặng 4 tấn thì nên sử dụng palang 5 tấn.

III Sản xuất, lắp đặt cổng trục dầm đơn 5 tấn

1. Sản xuất

Bước 1 Kiểm tra hiện trạng: Đội ngũ kỹ sư sẽ tiến hành khảo sát hiện trạng cần lắp đặt cổng trục (nhà xưởng, kho hàng…) để xác định các yếu tố ảnh hưởng đến quá trình lắp đặt và sử dụng. Sau đó sẽ đề xuất, tư vấn giải pháp tối ưu nhất và thống nhất với khách hàng..

Bước 2 Thiết kế sản xuất: Bằng phần mềm chuyên ngành như AutoCAD, Solidwork và tuân thủ tiêu chuẩn TCVN 4244-2005 về thiết kế, chế tạo và kiểm tra thiết bị nâng, đội ngũ kỹ sư tính toán và thiết kế cổng trục sao cho đủ bền, vận hành ổn định. File thiết kế được bóc tách thành các chi tiết phôi để thuận tiện trong quá trình gia công.

Bước 3 Sản xuất cổng trục: Bộ phận nhà máy sản xuất tiến hành cắt phôi bằng máy cắt Plasma và CNC. Thép tấm được lên bàn cắt của máy và cắt các chi tiết phôi như thành dầm, cánh dầm, hoặc thép hình cắt theo bản vẽ sản xuất. Tiếp theo, các chi tiết này sẽ được hàn với để tạo thành dầm chính, dầm biên…

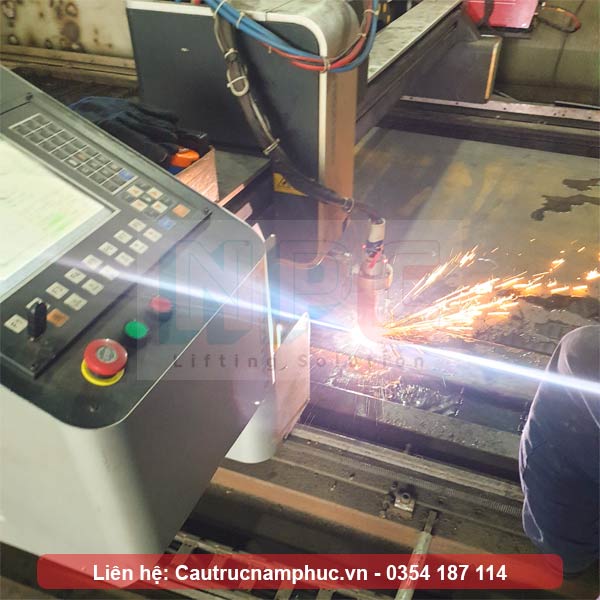

Cắt phôi cổng trục dầm đơn

Bước 4: Vệ sinh bề mặt kết cấu và sơn hoàn thiện: Thông thường bề mặt kết cấu cổng trục được làm sạch bằng máy mài, phun cát, phun bi để loại bỏ xỉ hàn, bụi bẩn... Sau đó kết cấu được sơn 2 lớp, 1 lớp chống gỉ và 1 lớp màu ( màu vàng, cam, đỏ).

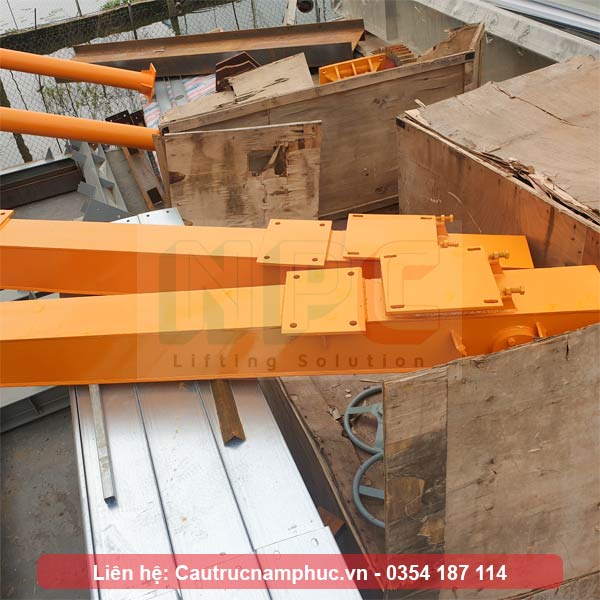

Sản xuất cổng trục dầm đơn

2. Lắp đặt cổng trục dầm đơn 5 tấn

Bước 1: Chuẩn bị: Để đảm bảo chất lượng của cổng trục, trước khi giao hàng cần thực hiện kiểm tra hàng hóa tại xưởng, các thiết bị palang và động cơ phải được chạy thử trước. Sau đó lập biện pháp thi công, chuẩn bị cẩu lắp đặt, nhân công và thiết bị phục vụ. Thông báo với khách hàng về thời gian và phương án lắp đặt để nhận mặt bằng trước khi lắp

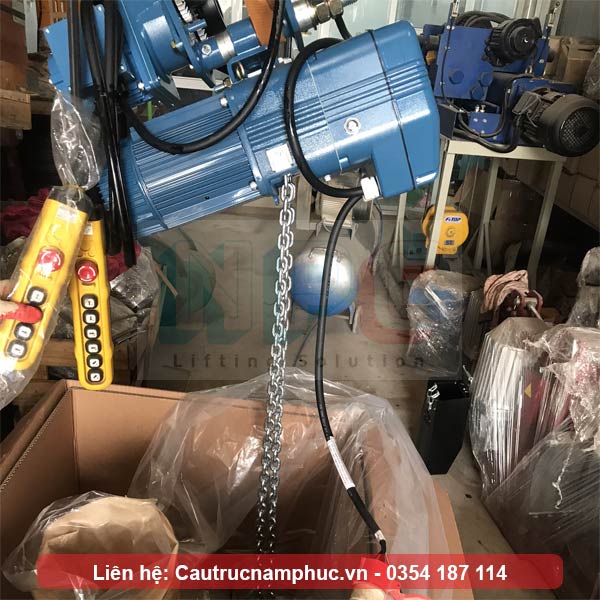

Kiểm tra thiết bị tại xưởng

Bước 2: Lắp đặt hệ ray dẫn hướng: Ray của cổng trục 5 tấn thường là ray vuông 40x40. Đầu tiên xác định vị trí tim ray và lắp đặt ray cổng trục. Lưu ý dung sai lắp đặt phải theo tiêu chuẩn hiện hành.

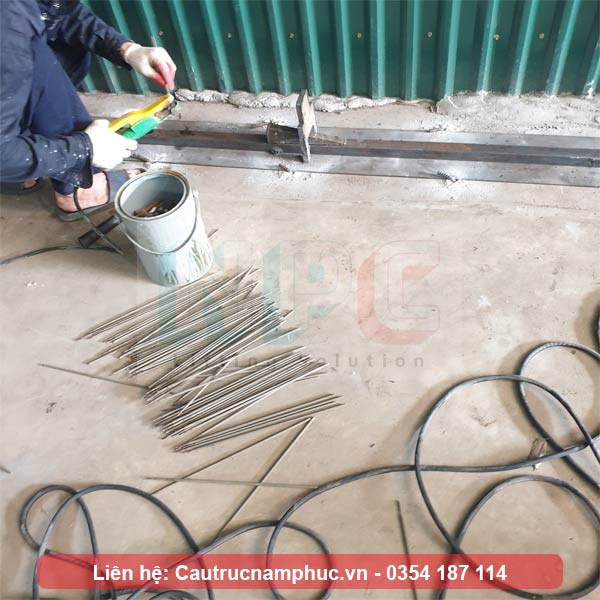

Lắp đặt ray cổng trục dầm đơn 5 tấn

Bước 3: Lắp đặt cổng trục: Trước hết lắp chân cổng trục và dầm biên thành 1 khối rồi định vị khối đó trên 1 bên ray. Tiếp theo định vị chân cổng và dầm biên bên còn lại đối xứng với bên đã dựng. Lắp đặt dầm chính kèm palang vào điểm định vị và cố định bằng bu lông.

Bước 4: Đấu điện và chạy thử: Cổng trục sau khi cấp điện, chạy thử hoạt động ổn định, không có tiếng động lạ, phanh của cơ cấu nâng và di chuyển hoạt động tốt.

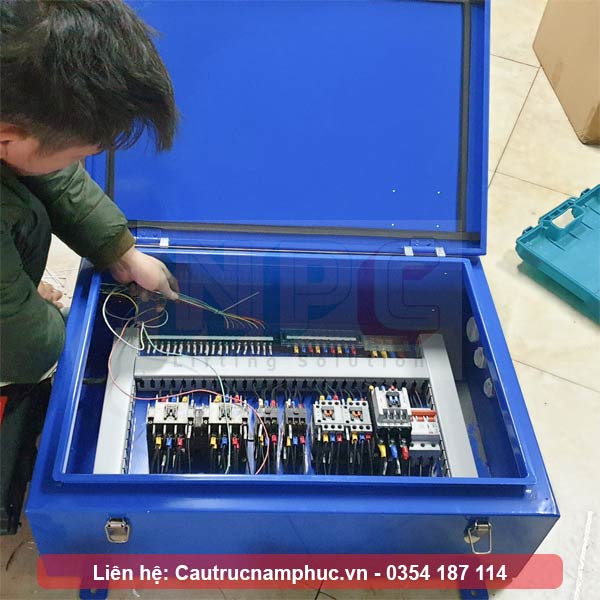

Tủ điện cổng trục dầm đơn

3. Bàn giao đưa vào sử dụng

Sau khi lắp đặt sẽ tiến hành kiểm định cổng trục, việc đánh giá sẽ do đơn vị được cấp phép thực hiện.

Thử tải động: 110% tải, thử tải tĩnh: 125% tải, độ võng dầm trong phạm vi cho phép, các phanh hoạt động tốt ở các mức thử tải.

Bàn giao đưa vào sử dụng

Cầu trục Nam Phúc sẽ cử cán bộ kỹ thuật đến đào tạo vận hành cho công nhân nhà máy. Sau khi đào tạo công nhân sẽ biết cách vận hành cổng trục, sử lý khi thiết bị gặp sự cố

Sau khi đào tạo còn vấn đề gì liên quan đến vận hành, chúng tôi sẽ theo sát để xử lý nhanh nhất.

Cuối cùng chúng tôi bàn giao cho khách hàng bộ cổng trục dầm đơn với tình trạng hoạt động ổn đinh, đầy đủ pháp lý.
