Cổng trục dầm đơn 10 tấn

Cổng trục dầm đơn 10 tấn là thiết bị nâng hạ tải trọng lớn, phục vụ ở những công ty sản xuất cơ khí  và kho bãi có nhu cầu vận chuyển hàng hóa lớn và cồng kềnh... Hàng hóa có tải trọng đến 10 tấn, có thể là phôi thép, máy móc, thiết bị sản xuất.

I Thông số kỹ thuật và tiêu chuẩn tính toán cổng trục dầm đơn 10 tấn

1. Thông số kỹ thuật

Khẩu độ cổng trục: theo yêu cầu

Tốc độ cổng trục: 15 mét/ phút

Động cơ dầm biên: 2x0.75 Kw

Tải trọng nâng: 10 tấn

Chiều cao nâng: theo yêu cầu

Tốc độ nâng hạ: 5.0 mét/ phút

Động cơ nâng hạ: 13.0 Kw

Tốc độ di chuyển: 20 mét/ phút

Động cơ di chuyển palang: 2x0.75 Kw

Chế độ làm việc: M3

Trang bị yêu cầu thêm: điều khiển từ xa

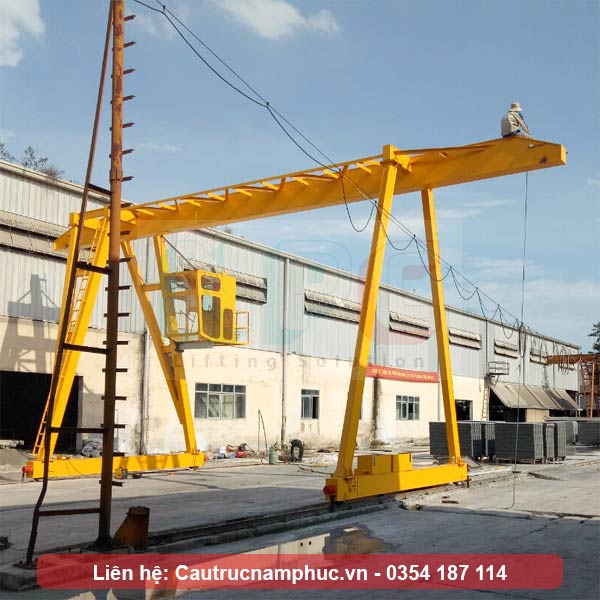

Hình ảnh cổng trục dầm đơn 10 tấn

2. Tiêu chuẩn thiết kế và tính toán

Cổng trục được thiết kế theo tiêu chuẩn: TCVN 4244-2005 ngoài ra còn tham khảo các tiêu chuẩn.

- TCVN 5889 – 1995 Bản vẽ các kết cấu kim loại.

-  TCVN 5862-1995: Thiết bị nâng, Chế độ làm việc

-  TCVN 58631995: Thiết bị nâng, yêu cầu an toàn trong lắp đặt và sử dụng

-  TCVN 5864-1995: Thiết bị nâng, Cáp thép, tang, ròng rọc, xích, đĩa xích

-  TCVN 58671995: Thang máy, ca bin đối trọng, ray dẫn hướng.

Cầu trục được thử tải theo quy trình kiểm tra thử tải do cơ quan chức năng nhà nước duyệt. Khi thử tải cầu trục được thử nghiệm vận hành trong điều kiện quá tải:

- Thử tĩnh: Tải danh định x 1,25

- Thử động: Tải danh định x 1,1

=> Tải trọng lớn hơn xem tại đây

Thử tải cổng trục dầm đơn 10 tấn

3. Kết cấu thép cổng trục được tính toán theo điều kiện bền và cứng

- Độ bền  của kết cấu được kiểm tra theo công thức:s_td< [s]

[s] – ứng suất cho phép của kết cấu (MPa):                 [s] = s­­_T/n

trong đó: s­_T – giới hạn chảy của vật liệu; n- hệ số an toàn, n=1.5 đối với trường hợp tải 1; n=1,33 đối với trường hợp tải 2; n=1,1 đối với trường hợp tải 3.

s_td– ứng suất tương đương tính theo lý thuyết bền 3.

Độ võng tĩnh của dầm cầu trục dưới tác dụng của hoạt tải được giới hạn bởi các điều kiện sau:                     y < [y].

ở đây:                             y - độ võng tĩnh lớn nhất dầm cổng trục.

                                      [y] - độ võng cho phép.

- Tại giữa khẩu độ: [y] = L/1000, L – Khẩu độ cổng trục.

- Tại vị trí conson: [y]=Lcs/300, Lsc chiều dài conson.

- Phanh của các cơ cấu được tính chọn với hệ số an toàn 160%.

- Cáp thép được chọn với hệ số an toàn k = 4

Biểu đồ momen dầm cổng trục

II Hướng dẫn vận hành cổng trục dầm đơn 10 tấn

1. Những lưu ý khi vận hành

Để đảm bảo an toàn trong quá trình vận hành cổng trục, trước khi đưa hệ thống vào hoạt động, người vận hành phải thực hiện các công tác chuẩn bị như sau:

-      Xem xét sổ nhật ký của ca vận hành trước đó.

-      Hàng được cẩu phải trong vùng quan sát của người vận hành.

-      Xem xét các đường ray và mở hết các kẹp ray cơ khí tại các bánh xe trên chân cầu trục.

-      Thực hiện quan sát tổng thể bên ngoài các cơ cấu, thiết bị điện, phải đảm bảo rằng chúng vẫn tốt.

-      Kiểm tra hoạt động của các cơ cấu, các thiết bị an toàn có trên cầu trục, các công tắc hạn vị, thiết bị chuyển mạch.

-      Kiểm tra sự hoạt động tốt của hệ thống chiếu sáng cũng như thiết bị tín hiệu âm thanh.

-      Phải chắc chắn rằng tay nắm của các cần gạt nằm ở vị trí "0".

-      Kiểm tra hệ thống phanh cầu trục và chắc chắn hệ thống phanh hoạt động bình thường.

-      Điều kiện về nhiệt độ tủ phải ở trạng thái sẵn sàng làm việc.

Kiểm tra cổng trục dầm đơn 10 tấn

2. Kết thúc vận hành

Để kết thúc công việc, trước khi rời khỏi cầu trục, người vận hành phải:

-      Dùng chìa khóa tắt “KHÓA NGUỒN”.

-      Tắt tất cả các aptomat, công tắc cầu dao trong tủ điện TU1.

-      Đóng cửa tủ điều khiển và khoá cửa.

-      Quan sát kỹ cầu trục lần cuối và ghi vào nhật ký vận hành cầu trục đầy đủ và chính xác các trạng thái, cũng như những nhược điểm nhận ra trong quá trình làm việc của cầu trục.

-      Bàn giao chìa khóa, nhật ký... cho ca trưởng hoặc người được giao nhiệm vụ.

3. Các nguyên tắc khi sử dụng cổng trục

-      Tuân thủ an toàn lao động và nghiêm chỉnh chấp hành hiệu lệnh của người được giao nhiệm vụ.

-      Tuyệt đối không sử dụng cán bộ không đúng chuyên môn thực hiện việc vận hành.

-      Trước khi vận hành kiểm tra dầu mỡ, kiểm tra an toàn các hành trình nâng hạ và di chuyển; kiểm tra các kẹp ray và các ụ chặn đảm bảo an toàn tuyệt đối cho thiết bị.

-      Việc điều khiển cổng trục phải tuân thủ theo các quy định vận hành thiết bị nâng. Tuyệt đối không sử dụng thiết bị để nâng người.

-      Không vận hành khi trời có thời tiết cực đoan: Gió lớn; Mưa lớn; Bão lũ; Giông sét. ( Sử dụng loại trong nhà tải trọng 1 tấn tham khảo tại đây)

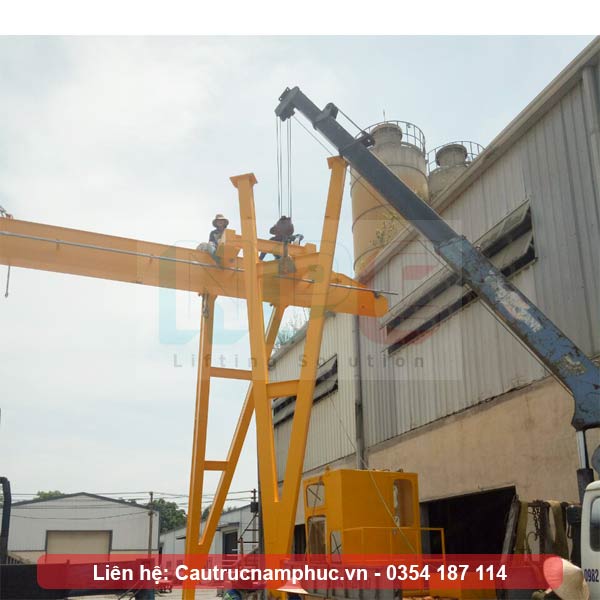

 Cổng trục dầm đơn 10 tấn tại Hà Nội

Nếu bạn quan tâm đến việc mua Cổng trục dầm đơn, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.
