Cổng trục dầm đơn 2 tấn

Cổng trục dầm đơn 2 tấn là sự lựa chọn hàng đầu cho các công việc vận chuyển hàng hóa hiện nay. Với khả năng nâng tối đa 2 tấn, đây là giải pháp tối ưu cho mọi ngành sản xuất. Thiết kế đơn giản nhưng hiệu quả, giúp tối ưu hóa quá trình sản xuất và tăng cường hiệu suất lao động.

I Tìm hiểu về cổng trục dầm đơn 2 tấn

1. Khái niệm cổng trục dầm đơn

Cổng trục dầm đơn 2 tấn là một loại thiết bị nâng vận chuyển, bốc xếp hàng hóa trong nhà máy, kho bãi... Hàng hóa có tải trọng và kích thước lớn, cồng kềnh. Diện tích bốc xếp hàng lớn, giới hạn theo kho bãi hoặc nhà xưởng hoặc yêu cầu của khách hàng.

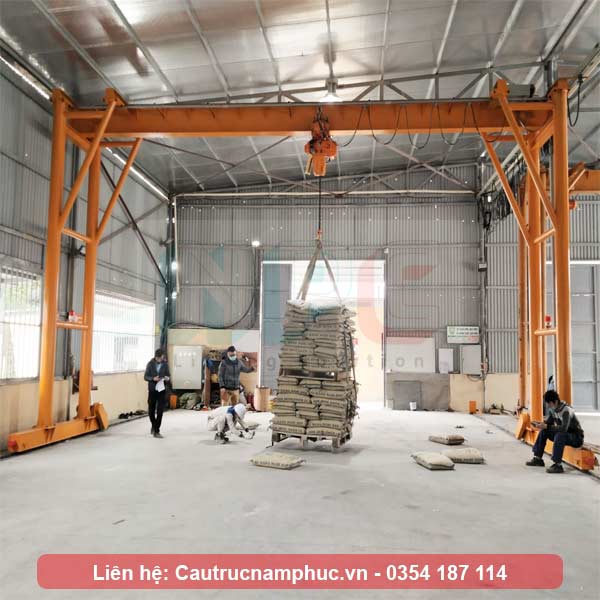

Tổng thể cổng trục dầm đơn

2. Cấu tạo

Cổng trục được cấu tạo từ các thành phần sau:

- Dầm chính: Dầm được thiết kế để di chuyển thiết bị palang trên nó và chịu tải của hàng hóa. Ngoài ra còn có tác dụng giằng 2 chân cổng trục.

- Chân cổng trục: Được chế tạo từ vật liệu thép tấm tổ hợp, thép hình hoặc ống, có tác dụng chịu tải từ dầm chính, chiều cao của chân cổng sẽ được tính dựa trên thuộc vào chiều cao nâng.

- Dầm biên: Là bộ phận được gắn động cơ giúp cho cổng trục dầm đơn di chuyển, dầm biên được liên kết với chân cổng trục thành 1 khối.

- Thiết bị palang: Là thiết bị nâng tải trọng 2 tấn chọn theo các hãng uy tín như Sungdo, Kukdong, Hitachi…

- Rail di chuyển: dẫn hướng cho cổng trục vận hành. Chiều dài rail cũng cũng chiều dài đường chạy của cổng trục.

- Hệ điện: bao gồm tủ điện điều khiển, máng cấp điện cho cổng trục, đối với đường chạy dài có thể dùng rulo cuốn cáp.

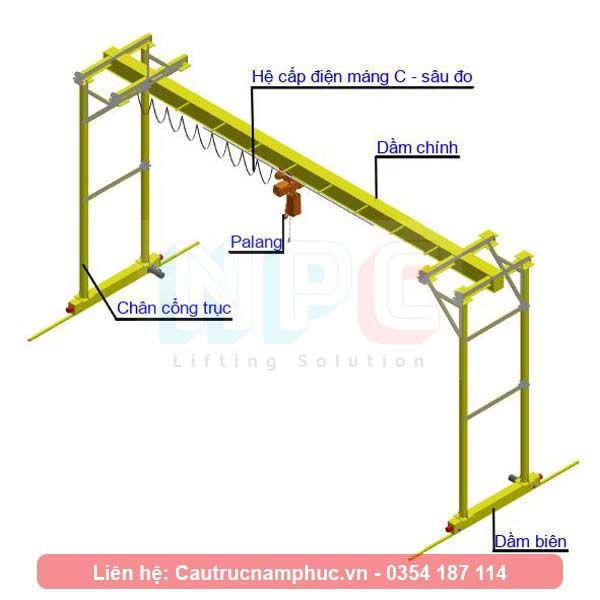

Cấu tạo cổng trục dầm đơn 2 tấn

3. Ứng dụng

Cổng trục dầm đơn với khả năng làm việc, liên tục, thay thế con người ở nhiều công đoạn nên được ứng dụng rất rộng rãi.

Xây dựng công trình: Các công trình xây dựng cầu đường hiện nay đều sử dụng cổng trục để vận chuyển vật liệu và máy móc.

Kho hàng, logistics: Được sử dụng để di chuyển hàng hóa trong các kho hàng và logistics. Với những hàng hóa lớn, cồng kềnh, cổng trục giải quyết triệt để vấn đề bốc xếp hàng hóa.

Kho hàng phế liệu: là công cụ nâng hạ hàng hóa từ xe tải xuống, hoặc từ kho lên xe dễ dàng ở ngoài trời.

Nhà máy sản xuất vừa và nhỏ: Không cần đến các loại thiết bị nâng phức tạp, cổng trục giải quyết nhanh chóng nhu cầu nâng hạ của các nhà máy loại này.

=> Loại tương tự nhưng tải trọng 3 tấn

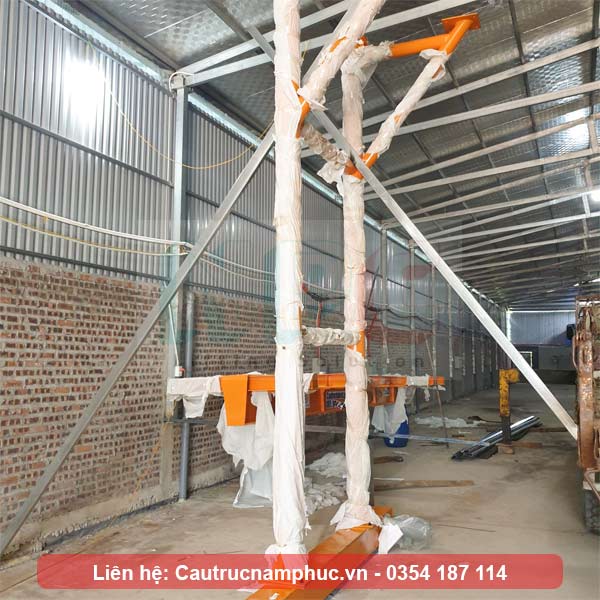

Cổng trục dầm đơn cho nhà xưởng nhỏ

II Lợi ích và Lưu ý khi chọn cổng trục dầm đơn 2 tấn

1. Lợi ích của cổng trục dầm đơn

Thời gian thi công nhanh chóng: Thời gian kể từ lúc chế tạo và lắp đặt cổng trục rất nhanh, khoảng 30 ngày bàn giao đưa vào sử dụng cho khách hàng.

Tiết kiệm chi phí: Cổng trục giúp tích kiệm chi phí đầu tư ban đầu, với 2 đường rail chạy ở mặt đất là có thể tạo ra đường di chuyển cho cổng trục, độ bền có thể lên đến 20 năm.

Dễ dàng vận hành: với thiết kế đơn giản cổng trục dầm đơn dễ dàng vận hành, người lao động không cần trình độ cao cũng có thể vận hành được trong thời gian ngắn.

Tải trọng 2 tấn: Giúp cho giảm chi phí nhân công, thực hiện các công việc nâng hạ 1 cách dễ dàng.

Cổng trục dầm đơn 2 tấn là một lựa chọn tối ưu cho doanh nghiệp muốn tăng cường hiệu suất và tiết kiệm chi phí trong quá trình nâng hạ bốc xếp hàng hóa.

2. Lưu ý khi chọn cổng trục

Vệ sinh rail dẫn hướng thường xuyên, đảm bảo đường chạy thông thoáng, không có vật cản.

Tải trọng: chọn tải trọng của thiết bị nâng lớn hơn tải trọng hàng hóa mong muốn.

Lắp bộ còi kêu cảnh báo khi cổng trục vận hành, tránh gặp tai nạn không mong muốn khi cổng trục hoạt động

Nên lắp đặt cổng trục ngoài trời với nhà xưởng hoặc kho bãi, do có diện tích sử dụng lớn.

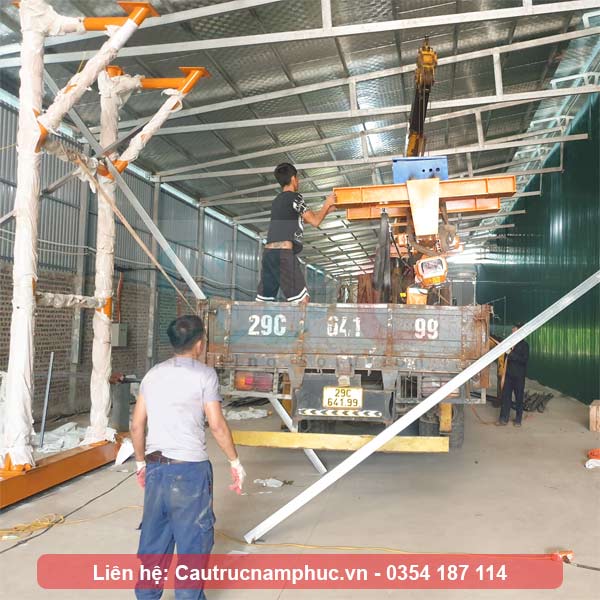

Cổng trục dầm đơn lắp đặt trong nhà

3. Báo giá cổng trục dầm đơn

Với thông số cổng trục:

Khẩu độ cổng trục: theo yêu cầu

Tốc độ cổng trục: 20 mét/ phút

Động cơ dầm biên: 2x0.75 Kw

Tải trọng nâng: 2 tấn

Chiều cao nâng: theo yêu cầu

Tốc độ nâng hạ: 5.4 mét/ phút

Động cơ nâng hạ: 3.0 Kw

Tốc độ di chuyển: 10 mét/ phút

Động cơ di chuyển palang: 0.4 Kw

Chế độ làm việc: M3

Trang bị yêu cầu thêm: điều khiển từ xa

Giá bán tham khảo của cổng trục 2 tấn:

Khẩu độ 8 mét: 140.000.000 VNĐ ( Chưa gồm VAT)

Khẩu độ 10 mét: 150.000.000 VNĐ ( Chưa gồm VAT)

Khẩu độ 15 mét: 160.000.000 VNĐ ( Chưa gồm VAT)

=>Tham khảo giá loại 5 tấn tại đây

Ngoài ra, chiều dài 2 rail đường chạy, nhu cầu xuất xứ thiết bị mà ảnh hưởng đến giá thành bán ra.

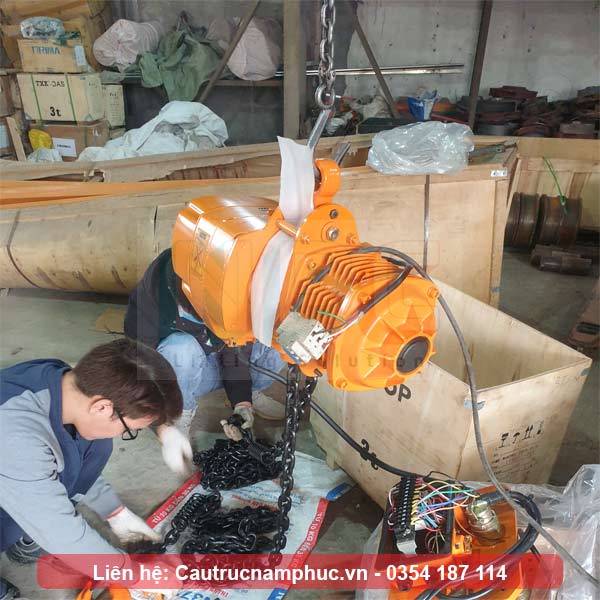

Thiết bị palang cổng trục dầm đơn

III Quy trình sản xuất, lắp đặt cổng trục dầm đơn 2 tấn

1. Quy trình sản xuất

Bước 1 Khảo sát mặt bằng: Đội ngũ kỹ sư có kinh nghiệm sẽ tiến hành khảo sát mặt bằng cần lắp đặt cổng trục (nhà xưởng, kho hàng…) để xác định tình trạng hiện tại và các yếu tố ảnh hưởng đến quá trình lắp đặt và sử dụng. Sau đó sẽ đề xuất giải pháp tối ưu nhất và thống nhất với khách hàng..

Bước 2 Thiết kế và sản xuất: Chúng tôi sử dụng phần mềm AutoCAD, SAP và tuân thủ tiêu chuẩn TCVN 4244-2005 về thiết kế, chế tạo và kiểm tra thiết bị nâng để tính toán và thiết kế cổng trục sao cho vận hành ổn định. File thiết kế được bóc tách thành các chi tiết phôi để thuận tiện trong quá trình gia công.

Bước 3 Chuẩn bị phôi và tổ hợp hàn: Bộ phận sản xuất tiến hành chuẩn bị phôi bằng máy cắt Plasma. Thép tấm được lên bàn cắt và cắt các chi tiết phôi như thành dầm, cánh dầm. Tiếp theo, các chi tiết này sẽ được tổ hợp với nhau bằng phương pháp hàn để tạo thành dầm chính, dầm biên…

Bước 4: Làm sạch bề mặt và sơn hoàn thiện: Bề mặt kết cấu cổng trục được làm sạch bằng máy mài hoặc phun bi, phun cát để loại bỏ xỉ hàn, bụi bẩn. Sau đó kết cấu được sơn 2 lớp, 1 lớp chống gỉ và 1 lớp màu. Màu sắc của cổng trục sẽ được lựa chọn theo mong muốn của khách hàng.

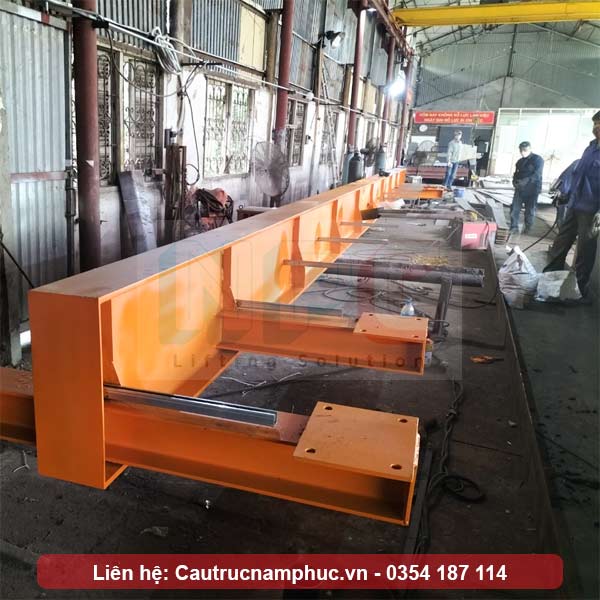

Sơn hoàn thiện cổng trục

2. Lắp đặt cổng trục dầm đơn 2 tấn

Bước 1: Chuẩn bị hàng hóa: Để đảm bảo chất lượng của cổng trục, chúng tôi thực hiện việc kiểm tra hàng hóa trước khi giao hàng, chạy thử thiết bị palang và động cơ. Cần lập biện pháp thi công, chuẩn bị cẩu, nhân công và thiết bị phục vụ cho quá trình lắp đặt. Điều quan trọng là thông báo với khách hàng về thời gian và phương án lắp đặt để đảm bảo sự phối hợp và hiệu quả nhất.

Bước 2: Lắp đặt hệ rail cổng trục: Rail của cổng trục 2 tấn thường là ray vuông. Đầu tiên xác định tim rail và lắp đặt rail cổng trục. Lưu ý dung sai lắp đặt phải theo tiêu chuẩn hiện hành <5mm.

Bước 3: Lắp đặt cổng trục: Trước hết lắp chân cổng và dầm biên thành 1 khối rồi định vị khối đó trên 1 bên rail. Sau đó định vị bên còn lại đối xứng với bên đã dựng. Lắp đặt dầm chính kèm palang đặt lên điểm định vị và cố định bằng bu lông.

Bước 4: Cấp nguồn cho cổng trục: Cổng trục sau khi chạy thử hoạt động ổn định, không có tiếng động lạ, phanh của cơ cấu nâng và di chuyển hoạt động tốt.

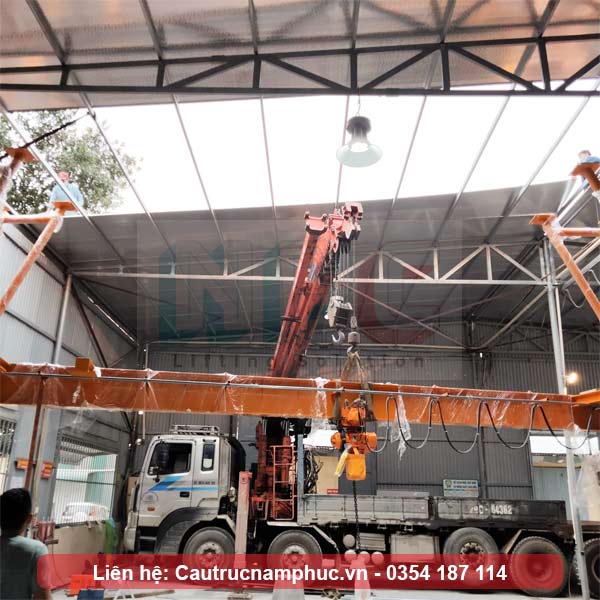

Lắp đặt cổng trục dầm đơn 2 tấn

3. Kiểm định và bàn giao đưa vào sử dụng

Sau khi lắp đặt sẽ tiến hành kiểm định cổng trục, việc kiểm định sẽ do bên đơn vị được cấp phép kiểm định kiểm tra và đánh giá.

Hồ sơ kiểm định bao gồm: bản vẽ thiết kế, lý lịch cổng trục.

Các tiêu chí đánh giá: thử tải động ở 110% tải định mức, thử tải tĩnh ở 125% tải định mức, độ võng dầm trong phạm vi cho phép, các phanh hoạt động tốt ở các mức thử tải.

Khi hoàn tất việc kiểm định: kỹ thuật viên bên đơn vị kiểm định sẽ dán tem kiểm định lên cầu trục. Tem sẽ có hiệu lực trong vòng 2 năm khi cấp mới.

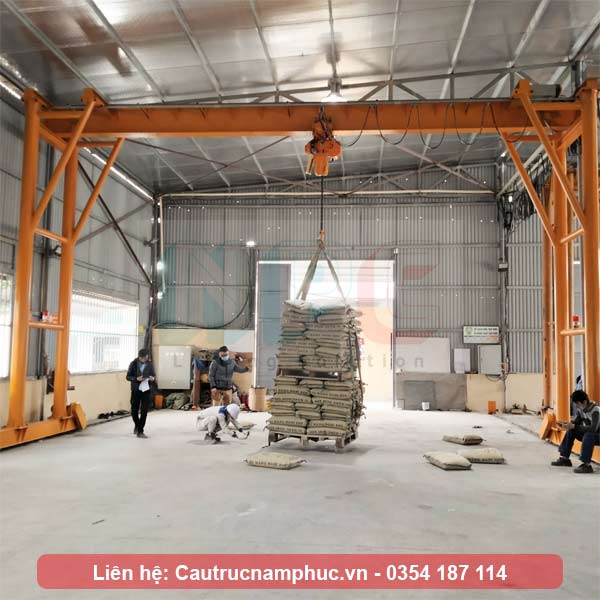

Kiểm định cổng trục

Bàn giao đưa vào sử dụng

Cầu trục Nam Phúc sẽ cử cán bộ kỹ thuật đến đào tạo vận hành cho công nhân nhà máy. Sau khi đào tạo công nhân sẽ biết cách vận hành cổng trục, sử lý khi thiết bị gặp sự cố

Sau khi đào tạo còn vấn đề gì liên quan đến vận hành, chúng tôi sẽ theo sát để xử lý nhanh nhất.

Cuối cùng chúng tôi bàn giao cho khách hàng bộ cổng trục dầm đơn với tình trạng hoạt động ổn đinh, đầy đủ pháp lý.

Nếu bạn quan tâm đến việc mua Cổng trục dầm đơn, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.
