Cổng trục dầm đơn 3 tấn

Thiết bị nâng được sử dụng phổ biến hàng đầu cho các công việc vận chuyển hàng hóa hiện nay trong các ngành sản xuất là Cổng trục dầm đơn 3 tấn. Với khả năng nâng tối đa 3 tấn, đây là giải pháp tối ưu cho mọi ngành sản xuất. Thiết kế đơn giản nhưng hiệu quả, giúp tối ưu hóa quá trình sản xuất và tăng cường hiệu suất lao động.

I Cổng trục dầm đơn 3 tấn là gì ?

1. Khái niệm

Cổng trục dầm đơn  là thiết bị nâng hạ, bốc xếp hàng hóa trong nhà máy, kho bãi, xưởng sản xuất... Hàng hóa có tải trọng đến 3 tấn và kích thước lớn. Tên gọi khác của cổng trục dầm đơn là cổng trục một dầm.

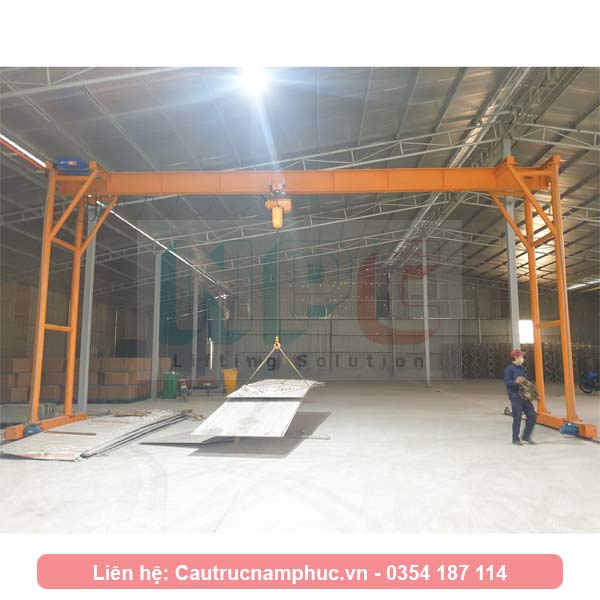

Tổng thể cổng trục dầm đơn 3 tấn

2. Cấu tạo của cổng trục dầm đơn 3 tấn

Cổng trục được cấu tạo từ 6 phần chính sau đây:

- Dầm chính: Dầm được thiết kế để chịu toàn bộ tải trọng và là đường chạy của palang, vật liệu chế tạo đối với khẩu độ nhỏ thường là thép hình, đối với tải trọng lớn hơn thì ưu tiên dùng dầm hộp ( thép tấm). Ngoài ra dầm còn có tác dụng giằng 2 chân cổng trục.

- Dầm biên: Dầm giúp cho cổng trục di chuyển dựa trên động cơ được tích hợp, bánh xe dầm biên là phần quan trọng được gia công chính xác.

- Chân cổng trục: có vai trò giữ cho dầm chính luôn ổn định khi cầu trục làm việc. Chân cổng thường được làm chữ A để chống lật, chiều cao của chân cổng sẽ được tính toán dựa trên thuộc vào chiều cao nâng.

- Thiết bị nâng palang: Là thiết bị nâng tải trọng 3 tấn chọn theo các hãng uy tín như Kukdong, Hitachi, WKTO …

=> Nếu bạn cần tải trọng 5 tấn xem tại đây

- Ray di chuyển: Cổng trục di chuyển trên ray dẫn hướng, ray dẫn hướng thường là ray vuông hoặc ray P. Chiều dài ray chính là chiều dài đường chạy của cổng trục.

- Hệ điện điều khiển: bao gồm tủ điện điều khiển, máng cấp điện cho cổng trục, đối với đường chạy dài có thể dùng rulo cuốn cáp. Tủ điều khiển dùng biến tần giúp cho cầu trục di chuyển êm ái hơn, ngoài ra còn điều chỉnh được tốc độ mong muốn.

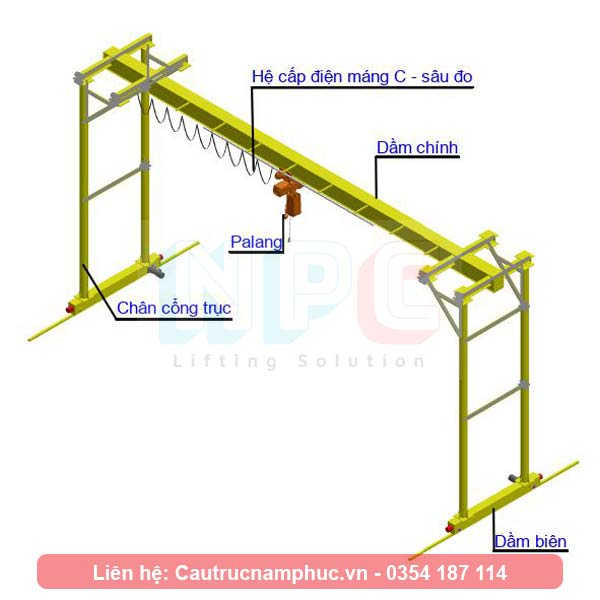

Cấu tạo cổng trục dầm đơn 3 tấn

3. Ứng dụng của cổng trục

Cổng trục dầm đơn với tải trọng nâng 3 tấn, đáp ứng được việc nâng hạ bốc xếp nhiều loại hàng hóa nên rất được ưu chuộng .

Cơ sở bán vật liệu xây dựng: Cổng trục giúp cho việc nhập xuất sắt thép, xi măng… cho các cơ sở bán vật liệu.

Công trình cầu đường: Công trình xây dựng cầu đường hiện nay đều sử dụng cổng trục để vận chuyển vật liệu và bảo dưỡng máy móc.

Nhà máy gia công kết cấu: Các nhà máy gia công kết cấu nhỏ, thường dùng cổng trục loại này vì nó đáp ứng được nhu cầu sản xuất cũng như xuất nhập hàng.

II Ưu điểm và những yếu tố ảnh hưởng đến báo giá cổng trục dầm đơn 3 tấn

1. Ưu điểm

Thời gian triển khai nhanh chóng: Quá trình từ khảo sát, gia công đến lắp đặt cổng trục rất ngắn, thường chỉ mất khoảng 30 ngày trước khi sản phẩm được bàn giao và sẵn sàng sử dụng cho khách hàng.

Tải trọng 3 tấn: Giúp cho giảm chi phí nhân công, thực hiện các công việc nặng nhọc như nâng hạ hàng hóa tải trọng lớn.

Tiết kiệm chi phí đầu tư ban đầu: Cổng trục không chỉ giúp tiết kiệm chi phí đầu tư ban đầu mà còn có độ bền lên đến 20 năm. Với việc sử dụng 2 đường ray chạy trên nền xưởng, cổng trục có thể di chuyển một cách dễ dàng và hiệu quả, tiết kiệm chi phí vận hành và bảo trì.

Vận hành đơn giản: Với thiết kế đơn giản, cổng trục dầm đơn dễ dàng vận hành. Ngay cả những người lao động không có trình độ cao cũng có thể thành thạo sử dụng nó trong thời gian ngắn.

Cổng trục dầm đơn 3 tấn là lựa chọn phù hợp cho khách hàng muốn tăng cường hiệu suất và tiết kiệm chi phí trong quá trình nâng hạ bốc xếp hàng hóa.

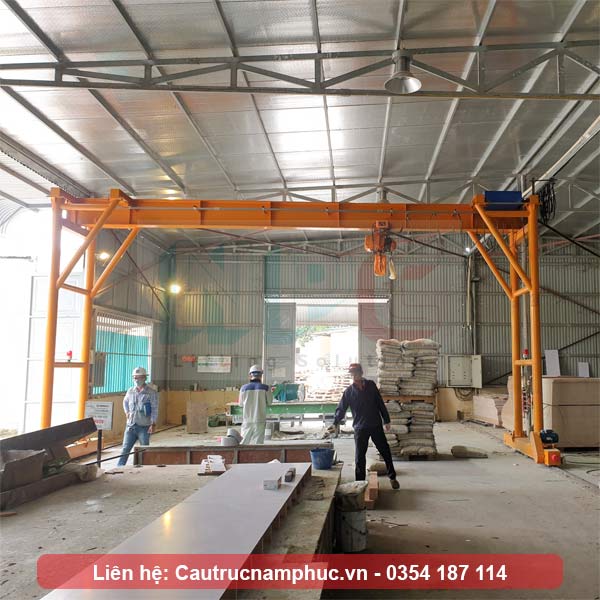

Cổng trục dầm đơn cho xưởng sản xuất

2. Lưu ý khi chọn cổng trục

Lắp bộ cảnh báo khi cổng trục làm việc, màu sơn cổng trục là màu sáng dễ nhìn tránh gặp những tai nạn liên quan đến con người .

Vệ sinh, bảo dưỡng ray dẫn hướng định kỳ, đảm bảo đường chạy không có vật cản, bụi bẩn.

Tải trọng của cổng trục chọn phải lớn hơn tải trọng hàng hóa mong muốn. Ví dụ cuộn thép nặng 2.8 tấn thì nên sử dụng palang 3 tấn.

=> Hàng hóa nặng đến 10 tấn xem tại đây

Khẩu độ của cổng trục nên rộng nhất có thể, nên chọn những đơn vị uy tín để được tư vấn lường trước những vấn đề khi sử dụng.

3. Yếu tố ảnh hưởng đến báo giá cổng trục dầm đơn

Với thông số cổng trục:

Khẩu độ cổng trục: theo yêu cầu

Tốc độ cổng trục: 15 mét/ phút

Động cơ dầm biên: 2x0.75 Kw

Tải trọng nâng: 3 tấn

Chiều cao nâng: theo yêu cầu

Tốc độ nâng hạ: 5.4 mét/ phút

Động cơ nâng hạ: 3.0 Kw

Tốc độ di chuyển: 10 mét/ phút

Động cơ di chuyển palang: 0.4 Kw

Chế độ làm việc: M3

Trang bị yêu cầu thêm: điều khiển từ xa

Giá bán tham khảo của cổng trục 3 tấn:

Khẩu độ 8 mét: 150.000.000 VNĐ ( Chưa gồm VAT)

Khẩu độ 10 mét: 160.000.000 VNĐ ( Chưa gồm VAT)

Khẩu độ 15 mét: 180.000.000 VNĐ ( Chưa gồm VAT)

Ngoài ra, chiều dài ray dẫn hướng đường chạy, nhu cầu xuất xứ thiết bị mà ảnh hưởng đến giá thành bán ra.

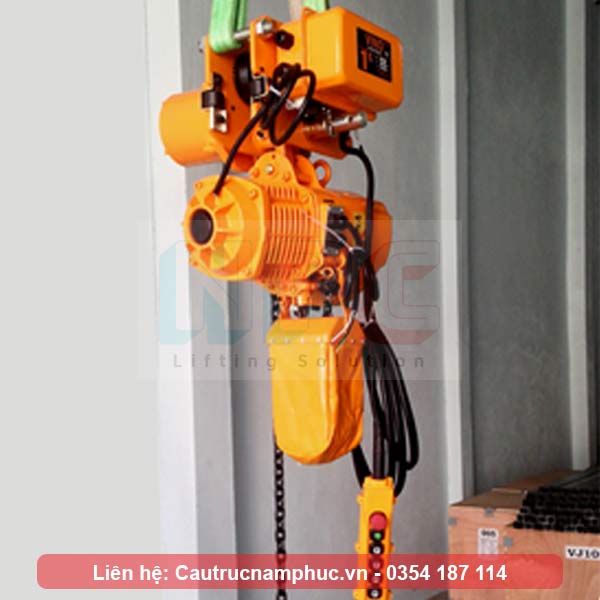

Palang cho cổng trục dầm đơn

III Sản xuất, lắp đặt cổng trục dầm đơn 3 tấn

1. Sản xuất

Bước 1 Kiểm tra mặt bằng: Đội ngũ kỹ sư sẽ tiến hành khảo sát mặt bằng cần lắp đặt cổng trục (nhà xưởng, kho hàng…) để xác định tình trạng hiện tại và các yếu tố ảnh hưởng đến quá trình lắp đặt và sử dụng. Sau đó sẽ đề xuất, tư vấn giải pháp tối ưu nhất và thống nhất với khách hàng..

Bước 2 Thiết kế và sản xuất: Bằng phần mềm chuyên ngành như AutoCAD, SAP và tuân thủ tiêu chuẩn TCVN 4244-2005 về thiết kế, chế tạo và kiểm tra thiết bị nâng, chúng tôi tính toán và thiết kế cổng trục sao cho đủ bền, vận hành ổn định. File thiết kế được bóc tách thành các chi tiết phôi để thuận tiện trong quá trình gia công.

Bước 3 Sản xuất: Bộ phận sản xuất tiến hành cắt phôi bằng máy cắt Plasma và CNC. Thép tấm được lên bàn cắt và cắt các chi tiết phôi như thành dầm, cánh dầm, hoặc thép hình cắt theo bản vẽ sản xuất. Tiếp theo, các chi tiết này sẽ được hàn với để tạo thành dầm chính, dầm biên…

Bước 4: Làm sạch kết cấu và sơn hoàn thiện: Thông thường bề mặt kết cấu cổng trục được làm sạch bằng máy mài để loại bỏ xỉ hàn, bụi bẩn... Sau đó kết cấu được sơn 2 lớp, 1 lớp chống gỉ và 1 lớp màu ( màu vàng, cam, đỏ).

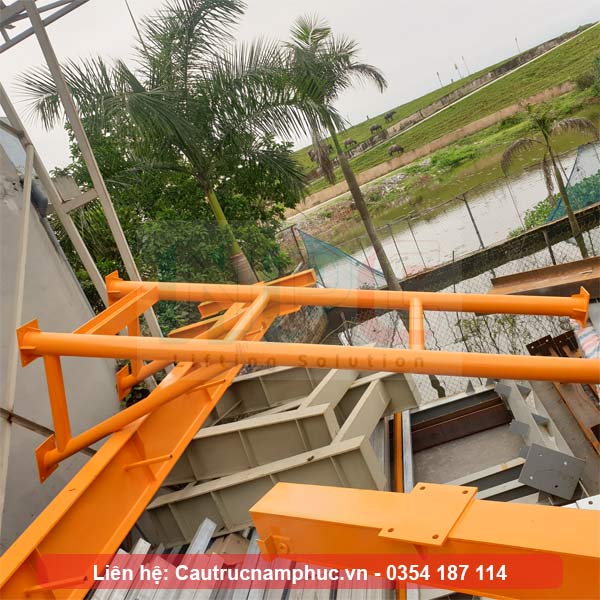

Sản xuất cổng trục dầm đơn

2. Lắp đặt

Bước 1: Chuẩn bị: Để đảm bảo chất lượng của cổng trục, chúng tôi thực hiện việc kiểm tra hàng hóa tại xưởng trước khi giao hàng, các thiết bị palang và động cơ phải được chạy thử trước. Cần lập biện pháp thi công, chuẩn bị cẩu lắp đặt, nhân công và thiết bị phục vụ. Sau đó thông báo với khách hàng về thời gian và phương án lắp đặt để nhận mặt bằng trước khi lắp

Bước 2: Lắp đặt hệ ray: Ray của cổng trục 3 tấn thường là ray vuông 30x40. Đầu tiên xác định vị trí tim ray và lắp đặt ray cổng trục. Lưu ý dung sai lắp đặt phải theo tiêu chuẩn hiện hành.

Bước 3: Lắp đặt cổng trục: Trước hết lắp chân cổng trục và dầm biên thành 1 khối rồi định vị khối đó trên 1 bên ray. Tiếp theo định vị chân cổng và dầm biên bên còn lại đối xứng với bên đã dựng. Lắp đặt dầm chính kèm palang vào điểm định vị và cố định bằng bu lông.

Bước 4: Đấu điện và chạy thử: Cổng trục sau khi cấp điện, chạy thử hoạt động ổn định, không có tiếng động lạ, phanh của cơ cấu nâng và di chuyển hoạt động tốt.

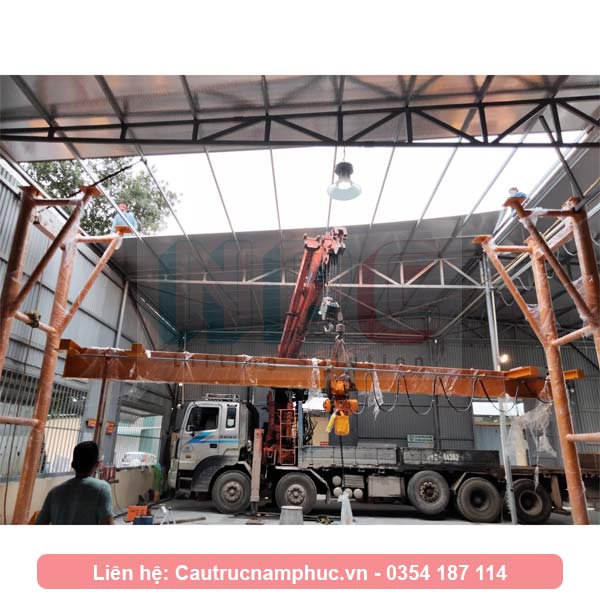

Lắp đặt cổng trục dầm đơn 3 tấn

3. Kiểm định và bàn giao đưa vào sử dụng

Sau khi lắp đặt sẽ tiến hành kiểm định cổng trục dầm đơn, việc kiểm định sẽ do bên đơn vị được cấp phép kiểm định kiểm tra và đánh giá.

Hồ sơ kiểm định bao gồm: bản vẽ thiết kế, lý lịch cổng trục.

Các tiêu chí đánh giá: thử tải động ở 110% tải định mức, thử tải tĩnh ở 125% tải định mức, độ võng dầm trong phạm vi cho phép, các phanh hoạt động tốt ở các mức thử tải.

Khi hoàn tất việc kiểm định: kỹ thuật viên bên đơn vị kiểm định sẽ dán tem kiểm định lên cầu trục, hiệu lực trong vòng 2 năm.

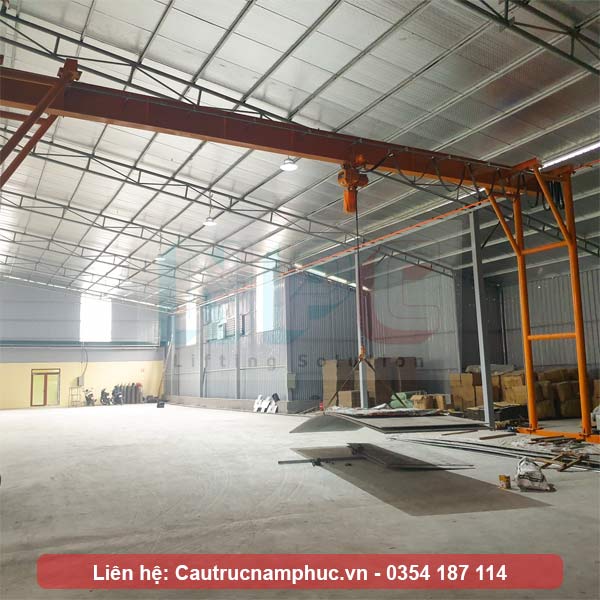

Thử tải cổng trục dầm đơn

Bàn giao đưa vào sử dụng

Cầu trục Nam Phúc sẽ cử cán bộ kỹ thuật đến đào tạo vận hành cho công nhân nhà máy. Sau khi đào tạo công nhân sẽ biết cách vận hành cổng trục, sử lý khi thiết bị gặp sự cố

Sau khi đào tạo còn vấn đề gì liên quan đến vận hành, chúng tôi sẽ theo sát để xử lý nhanh nhất.

Cuối cùng chúng tôi bàn giao cho khách hàng bộ cổng trục dầm đơn với tình trạng hoạt động ổn đinh, đầy đủ pháp lý.

Nếu bạn quan tâm đến việc mua Cổng trục dầm đơn, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.
