Cổng trục dầm đơn 15 tấn

Cổng trục dầm đơn 15 tấn là công cụ nâng hạ, vận chuyển hàng hóa trong các kho xưởng lớn…Nó là thiết bị không thể thiếu phục vụ sản xuất, vận chuyển và là công cụ tăng hiệu suất tối đa trong việc sắp xếp hàng hóa.

I Đặc tính kỹ thuật và tiêu chuẩn thiết kế cổng trục dầm đơn 15 tấn

1. Đặc tính kỹ thuật

Khẩu độ cổng trục: theo yêu cầu

Tốc độ cổng trục: 15 mét/ phút

Động cơ dầm biên: 2x1.5 Kw

Tải trọng nâng:  15 tấn

Chiều cao nâng: theo yêu cầu

Tốc độ nâng hạ: 3.5 mét/ phút

Động cơ nâng hạ: 13.0 Kw

Tốc độ di chuyển: 12.5 mét/ phút

Động cơ di chuyển palang: 2x1.5 Kw

Chế độ làm việc: M3

Trang bị yêu cầu thêm: điều khiển từ xa

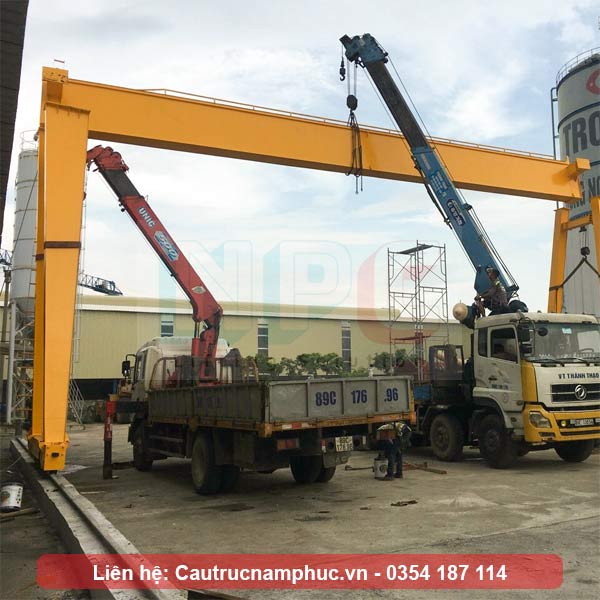

Tổng thể cổng trục dầm đơn 15 tấn

2. Tiêu chuẩn thiết kế và tính toán cổng trục

Cổng trục được áp dụng theo tiêu chuẩn: TCVN 4244-2005 về thiết kế chế tạo, kiểm tra thiết bị nâng hạ.

Ngoài ra còn áp dựng 1 số tiêu chuẩn:

-  TCVN 5862-1995: Thiết bị nâng, Chế độ làm việc

- TCVN 5889 – 1995: Bản vẽ các kết cấu kim loại.

-  TCVN 5864-1995: Thiết bị nâng, Cáp thép, tang, ròng rọc, xích, đĩa xích

-  TCVN 58631995: Thiết bị nâng, yêu cầu an toàn trong lắp đặt và sử dụng

Cổng trục được thử tải theo quy trình kiểm tra thử tải do cơ quan chức năng nhà nước phê duyệt. Khi thử tải cổng trục trong điều kiện quá tải:

- Thử tải tĩnh: Tải thiết kế x 1,25

- Thử tải động: Tải thiết kế x 1,1

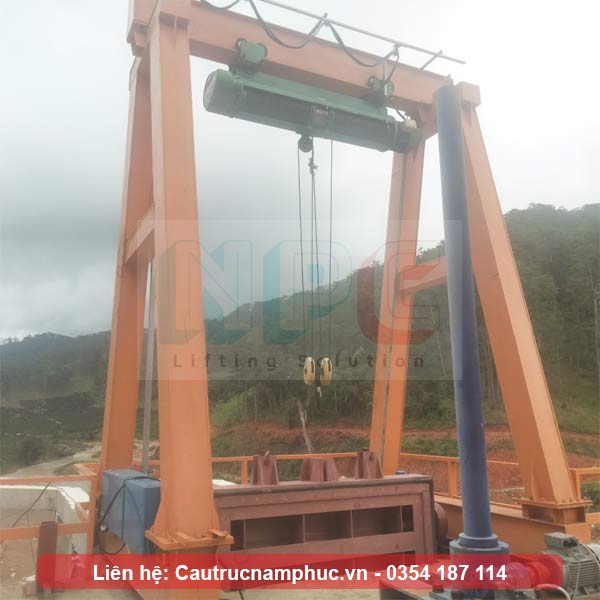

Cổng trục thiết kế theo tiêu chuẩn

3. Tính toán độ bền kết cấu thép

- Độ bền của kết cấu dầm cổng trục dầm đơn 15 tấn được tính theo công thức: s_td< [s]

[s] – ứng suất cho phép của kết cấu (MPa): [s] = s­­_T/n

trong đó:

s­_T  là giới hạn chảy của vật liệu;

n là hệ số an toàn (n=1.5 đối với trường hợp tải 1; n=1,33 đối với trường hợp tải 2; n=1,1 đối với trường hợp tải 3)

 s_td – ứng suất tương đương tính theo lý thuyết bền 3.

Độ võng tĩnh của dầm cầu trục dưới tác dụng của hoạt tải được giới hạn bởi các điều kiện sau:                     y  [y].

ở đây: y - độ võng tĩnh lớn nhất dầm cầu trục.

          [y] - độ võng cho phép.

- Tại giữa khẩu độ: [y] = L/750, L – Khẩu độ cầu trục.

- Phanh của các cơ cấu được tính chọn với hệ số an toàn 160%.

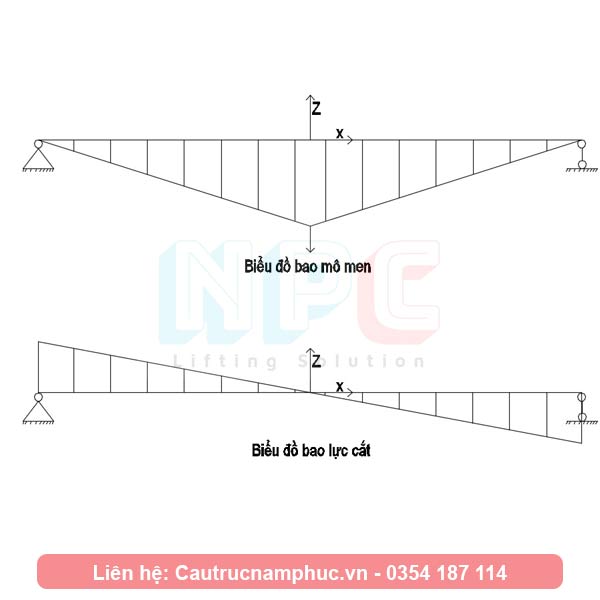

Tính toán dầm cổng trục

II Sản xuất, lắp đặt cổng trục dầm đơn 15 tấn

1. Sản xuất cổng trục

Bước 1 Khảo sát, thiết kế: Đội ngũ kỹ sư sẽ khảo sát đánh giá mức độ khả thi của thiết kế, sau khi khảo sát sẽ thống nhất với khách hàng phương án làm. Được khách hàng đồng ý và chấp thuận sẽ thiết kế chi tiết, bóc tách để sản xuất.

Bước 2 Sản xuất cổng trục: Khi sản xuất cần áp dụng các tiêu chuẩn hàn hiện hành, dầm và các chi tiết kết cấu cần được tổ hợp tại xưởng trước khi mang đến công trường lắp đặt.

Bước 3: Sơn hoàn thiện: Độ dày sơn sẽ được quy định theo bản vẽ đính kèm, phải chọn sơn đúng loại ngoài trời hoặc trong nhà tránh tình trạng sơn bị bong tróc và giảm độ bền.

=> Tham khảo loại tải trọng nhỏ trong nhà tại đây: 1 tấn, 2 tấn.

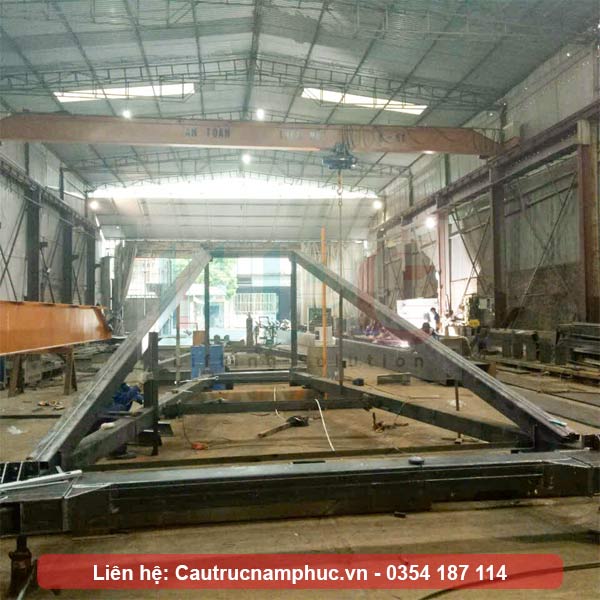

Sản xuất chân cổng trục

2. Lắp đặt cổng trục dầm đơn 15 tấn

Bước 1: Lắp đặt hệ ray dẫn hướng cổng trục, ray được chọn là loại ray P24 với chiều dài 8 mét/ thanh. Kiểm tra tim ray sau mỗi ray được lắp

Bước 2: Lắp đặt chân cổng trục dầm đơn vào dầm biên, dầm biên sẽ được lắp động cơ di chuyển vào trước. Sau đó dựng 1 bên chân cổng cố định lên mặt ray, làm tương tự với bên còn lại.

Bước 3: Đặt dầm chính lên 2 chân cổng và bắt bu lông liên kết với cường độ cao.

Bước 4: Đấu điện và chạy thử cổng trục, đảm bảo thiết bị hoạt động êm ái, các cơ cấu nâng hạ, di chuyển hoạt động ổn định.

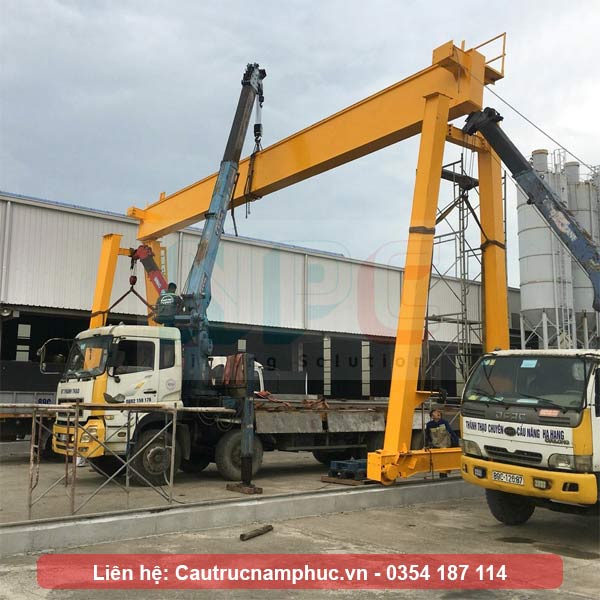

Lắp đặt cổng trục dầm đơn 15 tấn

3. Kiểm định cổng trục

Sau khi lắp xong cổng trục, tiến hành kiểm định. Thử tải tĩnh bằng 125% tải thiết kế, thử tải động bằng 100% tải thiết kế. Đơn vị có thẩm quyền sẽ tiến hành thực hiện và đánh giá toàn bộ quá trình

Nếu bạn quan tâm đến việc mua Cổng trục dầm đơn, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.

 Video chạy thử palang 15 tấn tại xưởng trước khi lắp đặt
