Cổng trục dầm đơn 1 tấn
Khẩu độ cổng trục: theo yêu cầu
Tốc độ cổng trục: 15 mét/ phút
Động cơ dầm biên: 2x0.4 Kw
Tải trọng nâng: 1 tấn
Chiều cao nâng: theo yêu cầu
Tốc độ nâng hạ: 6.8 mét/ phút
Động cơ nâng hạ: 1.5 Kw
Tốc độ di chuyển: 10 mét/ phút
Động cơ di chuyển palang: 0.4 Kw
Chế độ làm việc: M3
Thiết kế chế tạo: Cầu trục Nam Phúc
Tóm tắt nội dung [Ẩn]
Cổng trục dầm đơn 1 tấn là một trong những giải pháp nâng quan trọng không thể thiếu trong các nhà xưởng, nhà máy sản xuất... Được thiết kế để nâng hạ và di chuyển hàng hóa trong môi trường làm việc ngoài trời hoặc trong nhà. Nó đóng vai trò quan trọng trong việc tăng cường hiệu suất sản xuất và giảm thiểu thời gian luân chuyển hàng hóa.
Cổng trục dầm đơn là một loại thiết bị nâng vận chuyển, bốc xếp hàng hóa trong nhà xưởng hoặc kho bãi.
- Hàng hóa được Bốc xếp có tải trọng và kích thước lớn, cồng kềnh.
- Diện tích vận chuyển hàng hóa lớn, giới hạn theo kho bãi hoặc nhà xưởng.

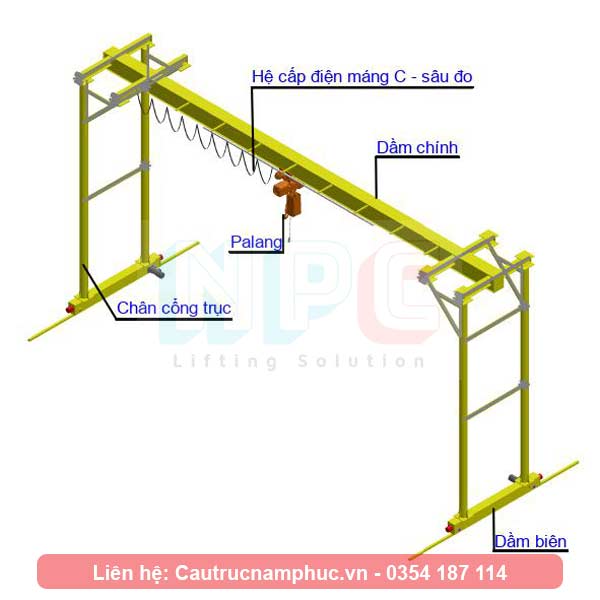

Cổng trục dầm đơn được cấu tạo bởi các thành phần sau:
- Dầm chính: Cổng trục dùng 1 dầm đơn duy nhất để di chuyển thiết bị palang trên nó. Dầm chính có tác dụng giằng 2 chân cổng trục và chịu tải hoàn toàn trọng lượng của hàng hóa.
- Chân cổng trục: Được chế tạo từ vật liệu thép, có tác dụng chịu tải trọng lượng của hàng hóa, chiều cao của chân cổng phụ thuộc vào chiều cao nâng.
- Dầm biên: Là bộ phận giúp cho cổng trục dầm đơn di chuyển, dầm biên được liên kết với chân cổng trục thông qua mặt bích liên kết và bu lông. Dầm biên di chuyển bằng động cơ truyền qua bộ bánh răng hoặc bánh xích.

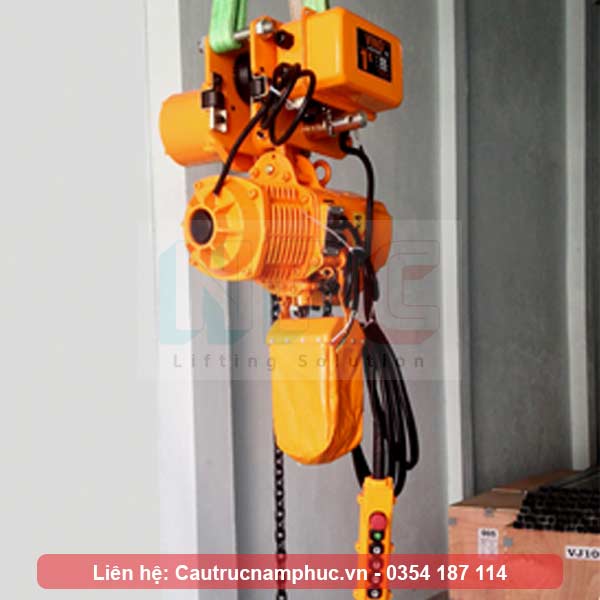

- Palang: Là thiết bị nâng tải trọng 1 tấn chọn theo các hãng uy tín như Sungdo, Kukdong, Hitachi…( nếu bạn cần tải trọng loại 2 tấn tham khảo tại đây)
- Hệ rail di chuyển: có nhiệm vụ dẫn hướng cho cổng trục làm việc. Chiều dài rail cũng cũng chiều dài đường chạy của cổng trục.
- Hệ điện cổng trục: bao gồm tủ điện điều khiển, hệ dây điện, máng cấp điện cho cổng trục.
Cổng trục dầm đơn được sử dụng rộng rãi trong các ngành logistic, kinh doanh sắt thép, phế liệu, xưởng đá … Với khả năng làm việc hiệu xuất cao nên được ứng dụng rất nhiều.
Logistics: Cổng trục dầm đơn được sử dụng để di chuyển hàng hóa trong các kho bãi và trung tâm logistics. Với những hàng hóa lớn, cổng trục giải quyết triệt để vấn đề nâng hạ hàng.
Xây dựng và công trình: Gần như các công trình xây dựng cầu đường hiện nay đều sử dụng để vận chuyển vật liệu xây dựng và máy móc.
Trong các cơ sở sản xuất vừa và nhỏ: Không cần đến các loại thiết bị nâng phức tạp, cổng trục tối ưu nhu cầu nâng hạ của các xưởng sản xuất vừa và nhỏ.
Kinh doanh phế liệu: là công cụ nâng hạ hàng hóa từ xe tải xuống 1 cách nhanh chóng dễ dàng ở ngoài trời.
Tiết kiệm chi phí: Ở các nhà xưởng không có cột đỡ hoặc ngoài trời, cổng trục giúp tích kiệm chi phí đầu tư ban đầu, chỉ cần 2 đường rail chạy ở mặt đất là có thể tạo ra đường di chuyển cho cổng trục.
Thời gian thi công: Thời gian chế tạo và lắp đặt cổng trục rất nhanh, khoảng 10 – 15 ngày đã sản xuất xong cổng trục để bàn giao đưa vào sử dụng.
Dễ dàng sử dụng: Thiết kế đơn giản cổng trục dầm đơn dễ dàng vận hành và điều khiển, giảm thiểu thời gian đào tạo cho người lao động.
Tải trọng 1 tấn: Tải trọng lên đến 1 tấn giúp cho giảm chi phí nhân công, thực hiện các công việc nâng hạ 1 cách dễ dàng.
Cổng trục dầm đơn 1 tấn là một lựa chọn lý tưởng doanh nghiệp muốn tăng cường hiệu suất và tiết kiệm chi phí trong quá trình vận chuyện bốc xếp hàng hóa.
Tải trọng: hãy chọn lựa tải trọng của cổng trục lớn hơn tải trọng hàng hóa mong muốn.
Vì rail dẫn hướng của cổng trục đặt dưới nền nên khi cổng trục vận hành cần đảm bảo đường chạy thông thoáng, không có vật cản.
Khi cổng trục hoạt động, phải lắp bộ còi kêu tránh việc xảy ra tai nạn ngoài ý muốn cho công nhân xưởng.
Thường xuyên vệ sinh rail dẫn hướng tránh việc để bụi bẩn ảnh hưởng đến quá trình cổng trục di chuyển.
Rất phù hợp với nhà xưởng hoặc kho bãi ngoài trời, do có diện tích sử dụng lớn.
Với thông số cổng trục:
Khẩu độ cổng trục: theo yêu cầu
Tốc độ cổng trục: 15 mét/ phút
Động cơ dầm biên: 2x0.4 Kw
Tải trọng nâng: 1 tấn
Chiều cao nâng: theo yêu cầu
Tốc độ nâng hạ: 6.8 mét/ phút
Động cơ nâng hạ: 1.5 Kw
Tốc độ di chuyển: 10 mét/ phút
Động cơ di chuyển palang: 0.4 Kw
Chế độ làm việc: M3
Trang bị yêu cầu thêm: điều khiển từ xa
Giá bán tham khảo của cổng trục 1 tấn:
Khẩu độ 8 mét: 150.000.000 VNĐ ( Chưa gồm VAT)
Khẩu độ 10 mét: 160.000.000 VNĐ ( Chưa gồm VAT)
Khẩu độ 15 mét: 180.000.000 VNĐ ( Chưa gồm VAT)
Ngoài ra chiều dài đường chạy, nhu cầu xuất xứ thiết bị mà ảnh hưởng đến giá thành bán ra.
Bước 1 Khảo sát và thống nhất phương án: Đội ngũ kỹ sư có kinh nghiệm sẽ đến đo đạc mặt bằng cần lắp đặt cổng trục, (nhà xưởng, kho hàng…). Xác định hiện trạng và các yếu tố ảnh hưởng đến quá trình lắp đặt, sử dụng. Sau đó sẽ đưa ra giải pháp tối ưu nhất và thống nhất với khách hàng.
Bước 2 Thiết kế sản xuất: Tính toán và thiết kế cổng trục dựa trên phần mềm như Autocad, Sap, tiêu chuẩn TCVN 4244-2005 thiết kế chế tạo và kiểm tra thiết bị nâng kết hợp với kinh nghiệp nhiều năm trong nghề. File thiết kế được bóc tách thành các chi tiết phôi để dễ dàng trong việc gia công.

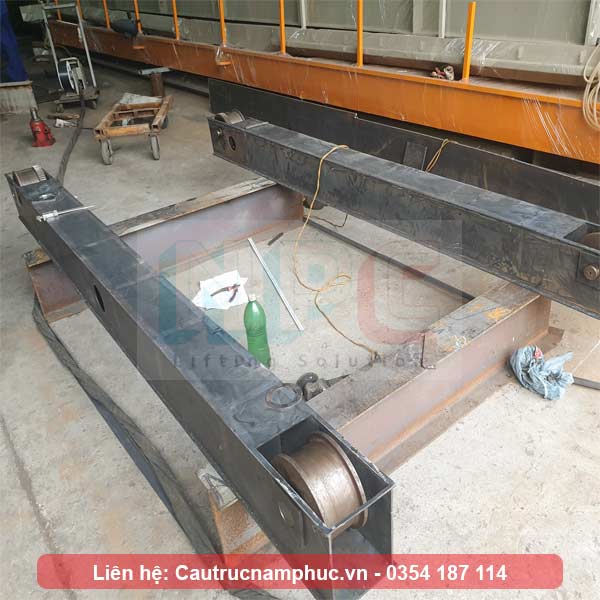

Bước 3 Chuẩn bị phôi và tổ hợp: Bộ phận sản xuất sẽ tiến hành chuẩn bị phôi bằng máy Plasma. Thép tấm sẽ được đưa lên bàn cắt và cắt thành các chi tiết phôi như thành dầm, cánh dầm. Sau đó các chi tiết được tổ hợp với nhau thành dầm chính, dầm biên… bằng phương pháp hàn.
Bước 4: Làm sạch và sơn: Bề mặt kết cấu cổng trục được làm sạch bằng máy mài hoặc phun bi, phun cát. Sau đó được sơn 2 lớp, 1 lớp chổng gỉ và 1 lớp màu. Màu sắc của cổng trục sẽ do khách hàng chọn.

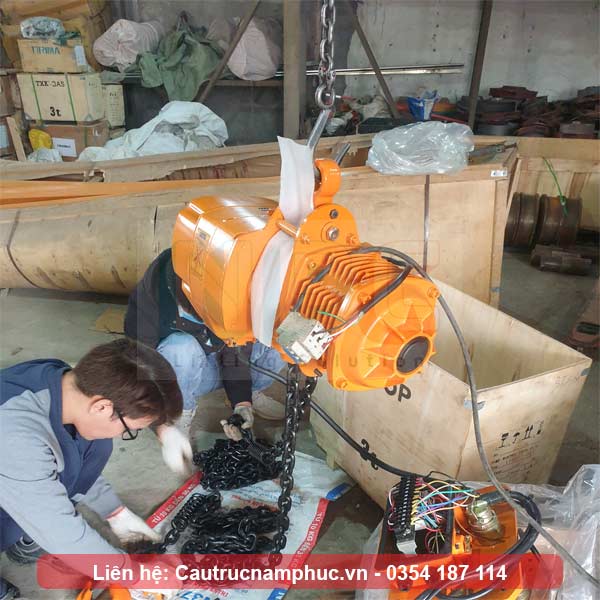

Bước 1: Chuẩn bị hàng hóa: Để đảm bảo chất lượng của cổng trục, cần kiểm tra hàng hóa trước khi giao hàng, chạy thử thiết bị palang, động cơ. Lên biện pháp thi công, chuẩn bị cẩu, nhân công và thiết bị phục vụ lắp đặt. Phải thông báo với khách hàng về thời gian và phương án lắp đặt.
Bước 2: Lắp đặt hệ rail cổng trục: Đầu tiên xác định tim rail và lắp đặt rail cổng trục. Lưu ý dung sai lắp đặt phải theo tiêu chuẩn hiện hành <5mm.

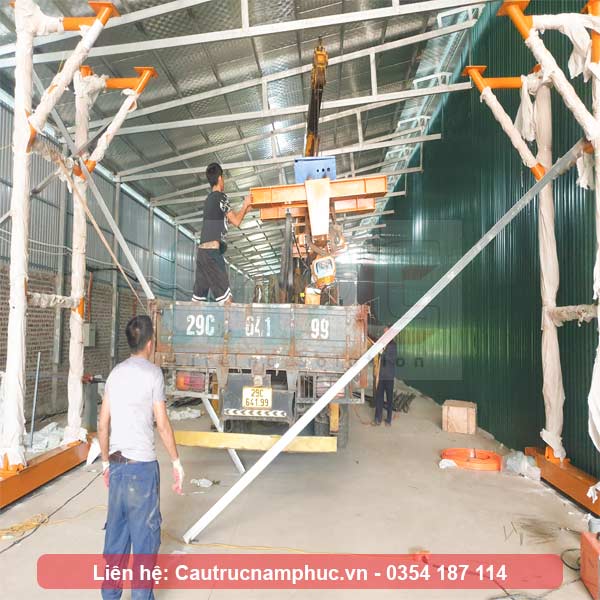

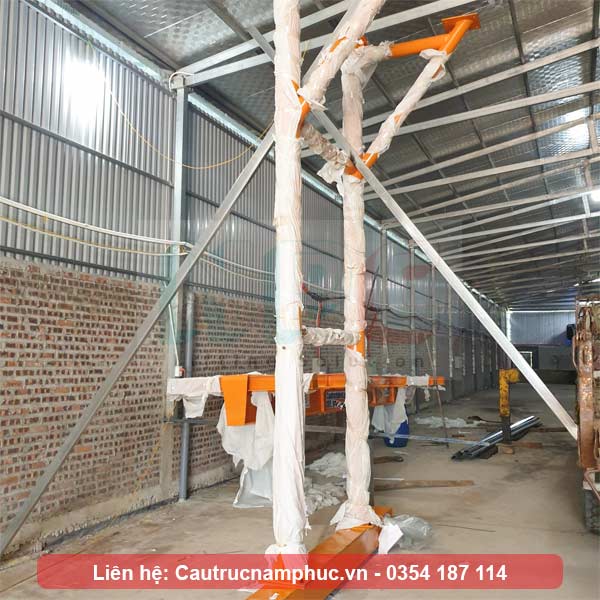

Bước 3: Lắp đặt cổng trục: Trước hết định vị 1 bên chân cổng và dầm biên. Sau đó định vị bên còn lại đối xứng với bên đã dựng. Lắp đặt dầm chính kèm palang đặt lên điểm định vị và cố định bằng bu lông.
=> xem thêm lắp đặt cổng trục 5 tấn tại đây
Bước 4: Cấp nguồn cho cổng trục và chạy thử: Cổng trục sau khi chạy thử không tải hoạt động ổn định, không có tiếng động lạ, phanh của cơ cấu nâng và di chuyển hoạt động tốt.
Sau khi lắp đặt sẽ tiến hành kiểm định cổng trục, việc kiểm định sẽ do bên đơn vị được cấp phép kiểm định kiểm tra và đánh giá.
Hồ sơ kiểm định bao gồm: bản vẽ thiết kế, lý lịch cổng trục.

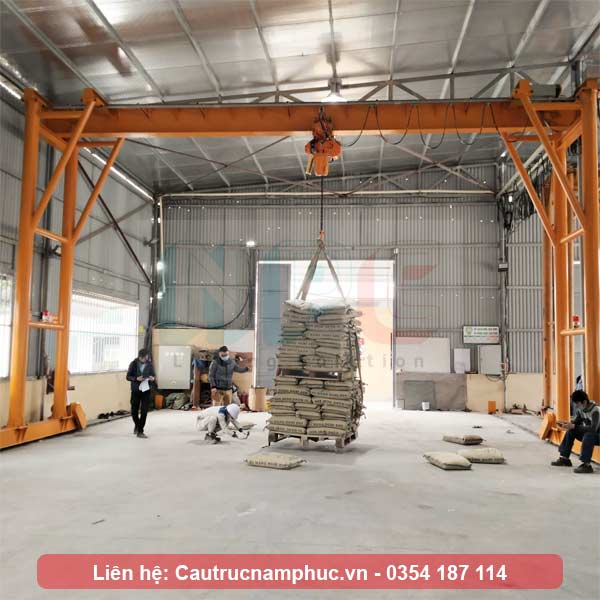

Các tiêu chí đánh giá: thử tải động: 110% tải định mức, thử tải tĩnh: 125% tải định mức, độ võng dầm trong phạm vi cho phép, các phanh hoạt động tốt ở các mức thử tải.
Cầu trục Nam Phúc sẽ cử cán bộ kỹ thuật đến đào tạo vận hành cho công nhân nhà máy. Sau khi đào tạo công nhân sẽ biết cách vận hành cầu trục, sử lý khi thiết bị gặp sự cố
Sau khi đào tạo còn vấn đề gì liên quan đến vận hành, chúng tôi sẽ theo sát để xử lý nhanh nhất.
Cuối cùng chúng tôi bàn giao cho khách hàng bộ cổng trục dầm đơn với tình trạng hoạt động ổn đinh, đầy đủ pháp lý.
Nếu bạn quan tâm đến việc mua Cổng trục dầm đơn, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.
