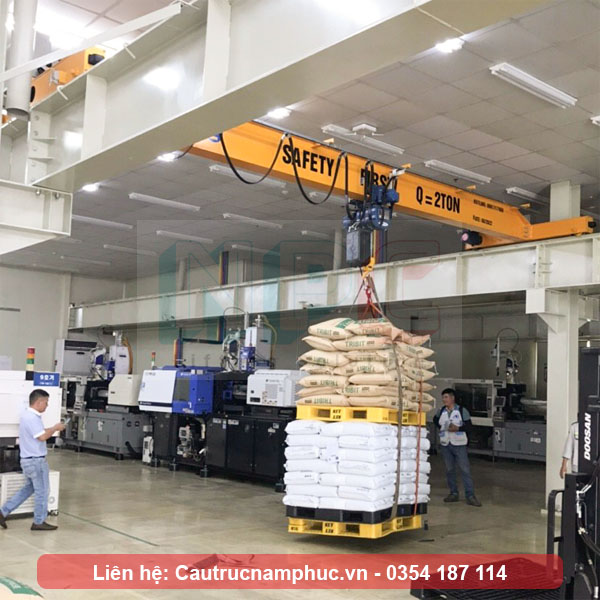

Cầu trục dầm đơn tải trọng 2 tấn khẩu độ 8 mét
Tốc độ cầu trục: 15 mét/ phút
Động cơ dầm biên: 2x0.4 Kw
Tải trọng nâng: 2 tấn
Chiều cao nâng: theo yêu cầu
Tốc độ nâng hạ: 5.4 mét/ phút
Động cơ nâng hạ: 3.0 Kw
Tốc độ di chuyển: 10 mét/ phút
Động cơ di chuyển palang: 0.4 Kw
Chế độ làm việc: M3
Thiết kế chế tạo: Cầu trục Nam Phúc
Tóm tắt nội dung [Ẩn]
Một trong những thiết bị quan trọng không thể thiếu trong các nhà xưởng, kho hàng, nhà máy sản xuất để nâng hạ và bốc xếp hàng hóa là cầu trục dầm đơn tải trọng 2 tấn.
Cầu trục dầm đơn là một loại thiết bị nâng hạ và bốc xếp hàng hóa trong nhà xưởng, kho hàng, nhà máy sản xuất...
- Hàng hóa được nâng hạ, bốc xếp có tải trọng và kích thước lớn từ 0.5 đến 400 tấn và kích thước hình học không giới hạn, phụ thuộc và diện tích sử dụng.

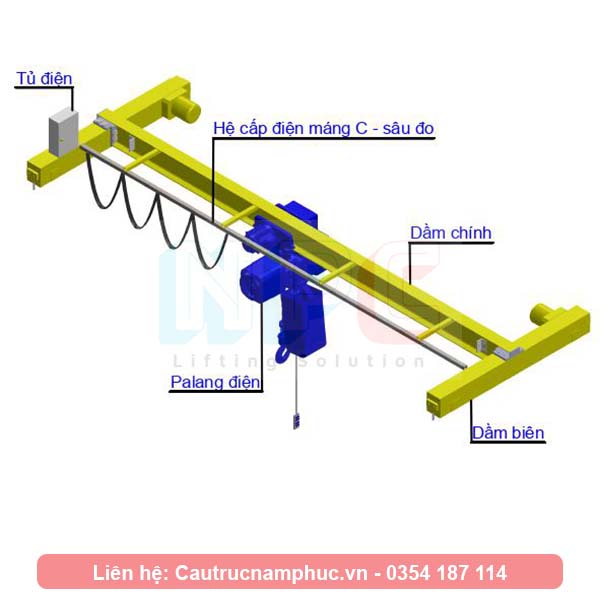

Cầu trục dầm đơn được cấu tạo bởi:
Dầm chính cầu trục: dựa trên chiều dài của nhà xưởng và tải trọng tối đa khách hàng muốn sử dụng mà được thiết kế tính toán sao cho đủ độ bền theo tiêu chuẩn 4244-2005
Dầm biên cầu trục: dựa trên tải trọng và tốc độ để tính toán được công suất cho động cơ dầm biên.

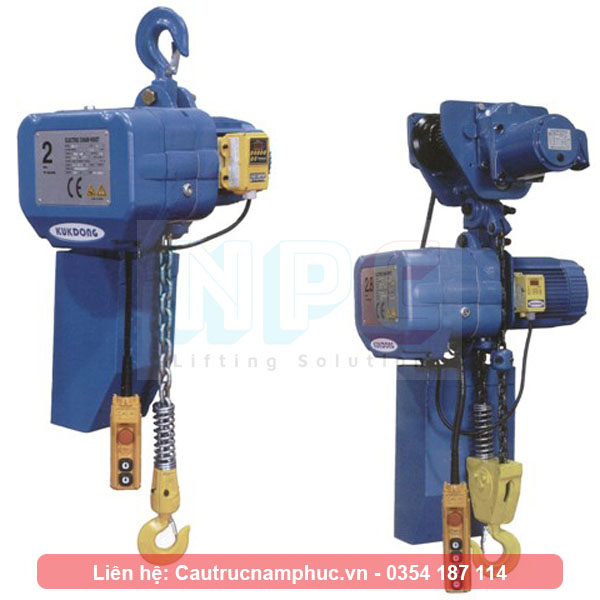

Palang nâng hạ: loại thiết bị nâng hạ được chọn theo tải trọng của hàng hóa. Các hãng uy tín như Sungdo, Kukdong, Hitachi …
Dầm đỡ ray cầu trục: là phần kết cấu đỡ và di chuyển cho cầu trục.
Hệ điện điều khiển: bao gồm tủ điện điều khiển, hệ dây, máng điện.
Nguyên lý hoạt động của cầu trục dầm đơn
- Khi cấp điện cho cầu trục bằng hệ điện, điều khiển qua tay bấm điều khiển Palang nâng hạ đến vị trí hàng hóa cần nâng hạ, hạ móc nâng xuống móc vào hàng hóa, sau đó điều khiển nâng hàng hóa lên và di chuyển đến nơi cần đặt hàng hóa.

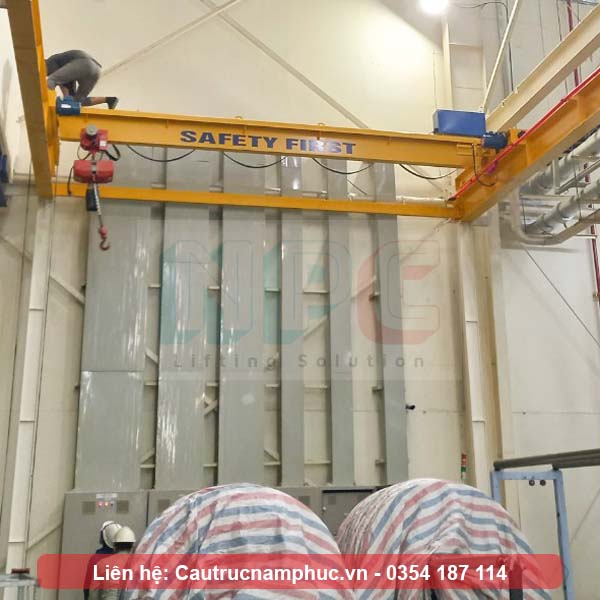

Cầu trục dầm đơn được sử dụng phổ biến trong các ngành công nghiệp như sản xuất thép, bê tông, nhiều lĩnh vực khác. Cầu trục dầm đơn giúp tối ưu thời gian sản xuất của hàng hóa
Cầu trục dầm đơn tải trọng 2 tấn được thiết kế nâng hạ, bốc xếp hàng hóa có trọng lượng ≤ 2 tấn.
Khẩu độ cầu trục: theo yêu cầu
Tốc độ cầu trục: 15 mét/ phút
Động cơ dầm biên: 2x0.4 Kw
Tải trọng nâng: 2 tấn
Chiều cao nâng: theo yêu cầu
Tốc độ nâng hạ: 5.4 mét/ phút
Động cơ nâng hạ: 3.0 Kw
Tốc độ di chuyển: 10 mét/ phút
Động cơ di chuyển palang: 0.4 Kw
Chế độ làm việc: M3
Vật liệu chế tạo cầu trục là yếu tố quan trọng nhất dẫn đến độ ổn định của cầu trục khi vận hành

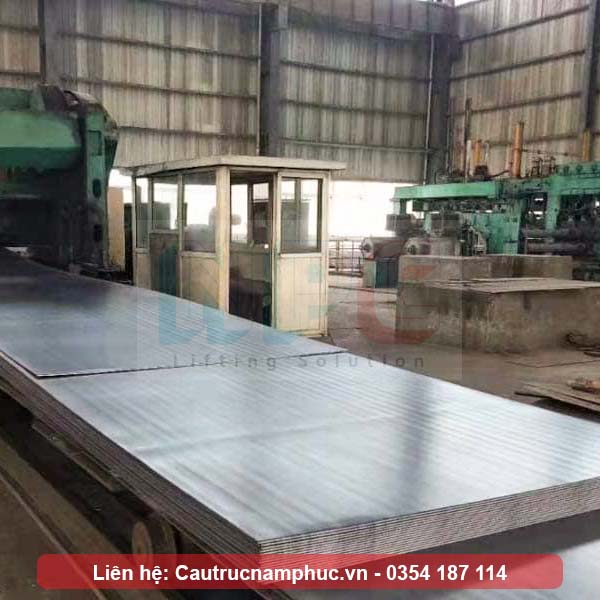

Với cầu trục tải trọng thấp dưới 3 tấn, vật liệu dầm chính được dùng bằng thép hình I được đúc sẵn, với các tải trọng lớn hơn sẽ ưu tiên dùng thép tấm tổ hợp.
.jpg)
Vật liệu thông dụng nhất để chế tạo cầu trục dầm đơn sẽ có mác thép SS400, Q234, Q345
.jpg)
Quy trình sản xuất cầu trục dầm đơn tải trọng 2 tấn gồm các bước như sau:
Bước 1: Khảo sát mặt bằng của nhà máy cần lắp dựng cầu trục: kỹ sư với kinh nghiệm lâu năm sẽ đến khảo sát hiện trạng của nhà máy. Sau đó sẽ đưa ra giải pháp tối ưu, đảm bảo hoạt động của cầu trục an toàn và hiệu quả, tích kiệm.
Bước 2: Gửi phương án với khách hàng: sau khi khảo sát mặt bằng cụ thể, chúng tôi sẽ gửi cho khách hàng phương án tối ưu nhất, khách hàng đồng ý sẽ đưa vào sản xuất.
Bước 3: Thiết kế sản xuất: các kỹ sư sẽ tiến hành tính toán và thiết kế cầu trục dựa trên các phần mềm như Autocad, Sap, tiêu chuẩn TCVN 4244-2005 thiết kế chế tạo và kiểm tra thiết bị nâng và kinh nghiệm nhiều năm của bản thân. File thiết kế được bóc tách thành các chi tiết phôi để dễ dàng trong việc gia công.

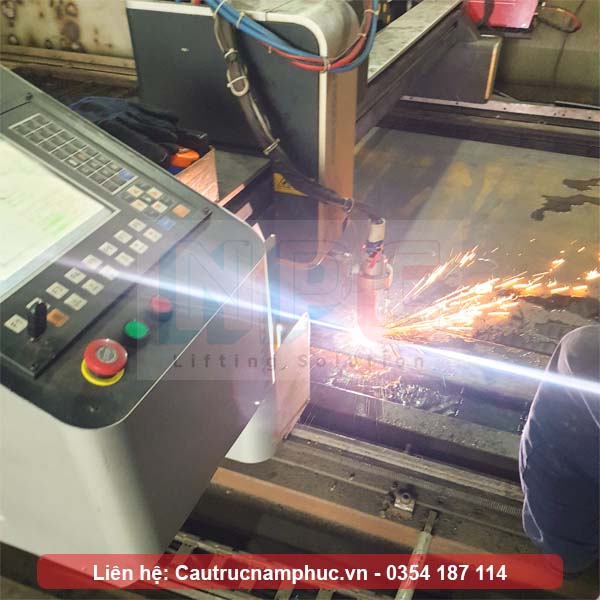

Bước 4: Chuẩn bị chi tiết phôi: Sau khi có file thiết kế sản xuất, bộ phận sản xuất sẽ tiến hành cắt phôi trên máy Plasma, CNC. Thép tấm sẽ được đưa lên bàn cắt của máy và cắt thành các tấm thành dầm, cánh dầm, các chi tiết kết cấu…

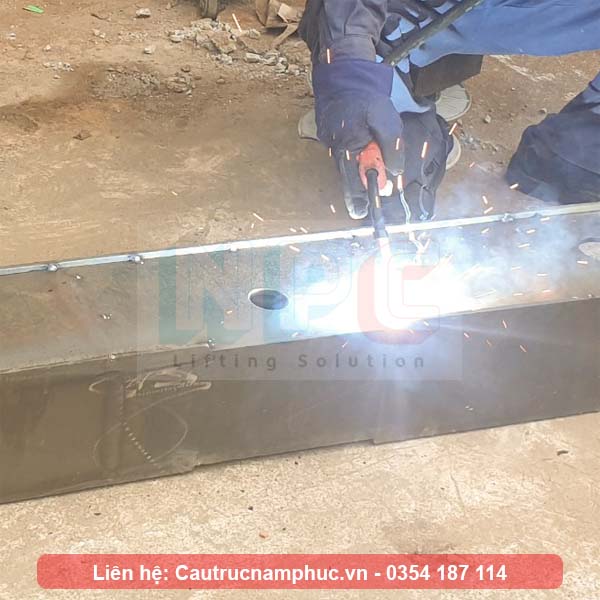

Bước 5: Tổ hợp các phôi đã cắt thành dầm chính và dầm biên: Các chi tiết phôi sẽ được tổ hợp với nhau bằng phương pháp hàn. Trình tự tổ hợp theo bản vẽ sản xuất mà các kỹ sư đưa ra.
Bước 6: Làm sạch bề mặt trước khi sơn: Tùy thuộc vào yêu cầu của khách hàng mà sử dụng các phương pháp làm sạch khác nhau. Thông thường sẽ làm sạch bằng máy mài, ở một số yêu cầu bề mặt tốt hơn có thể dùng máy phun cát hoặc phun bi.
Bước 7: Sơn chống gỉ và sơn màu cho cầu trục: Cầu trục sau khi làm sạch bề mặt sẽ tiến hành sơn màu. Thông thường cầu trục sẽ được sơn 2 lớp bao gồm 1 lớp lót chống gỉ và 1 lớp sơn màu ( để dễ nhận biết thiết bị màu phổ biến của cầu trục sẽ bao gồm màu cam, màu vàng và màu đỏ)
Để đảm bảo tiến độ và chất lượng của cầu trục trước lắp dựng cần phải làm những công việc sau đây:
Kiểm tra hàng hóa của cầu trục tại xưởng sản xuất: đảm bảo đầy đủ hàng hóa bao gồm kết cầu thép, thiết bị palang, động cơ, hệ điện… đối với thiết bị palang và động cơ phải chạy thử trước khi xuất hàng.
Liên hệ thông báo với khách hàng: trước khi lắp đặt cần phải thông báo kế hoạch lắp với khách hàng để bàn giao mặt bằng phục vụ thi công.
Lên phương án lắp đặt: các yếu tố quan trọng như nhân công, xe cẩu phục vụ lắp đặt. Ở cầu trục dầm đơn 2 tấn cần xe cẩu tối thiểu 5 tấn để lắp đặt. Nhân công tối thiểu 5 người trong đó có 1 tổ trưởng và 4 thợ lắp đặt.
Quy trình lắp đặt cầu trục dầm đơn tải trọng 1 tấn khẩu độ 10 mét như sau:

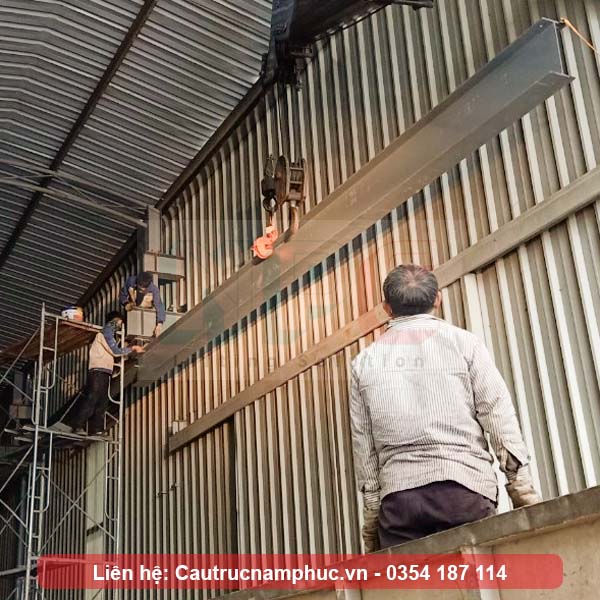

Bước 1: Lắp đặt dầm đỡ ray: Dùng xe cẩu nâng 2 đoạn dầm đỡ ở đầu 2 đường chạy lên vị trí lắp đặt. Sau đó định vị tim ray của cầu trục, khi định vị được tim ray sẽ lắp nốt các dầm đỡ ray còn lại lên vị trí lắp đặt.

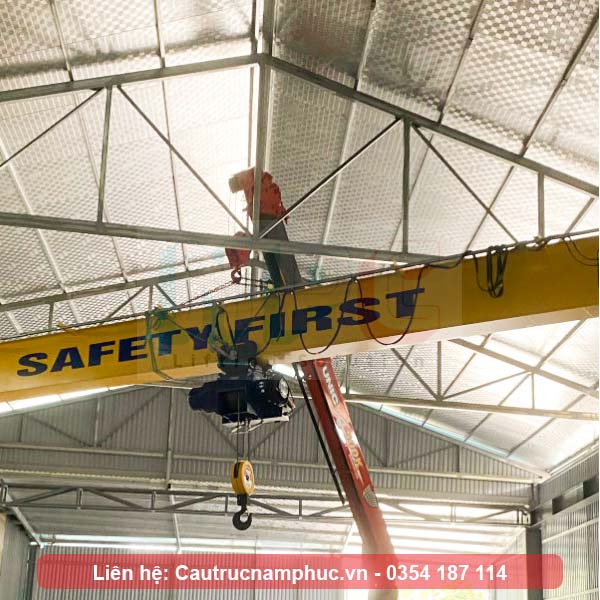

Bước 2: Lắp đặt cầu trục: Cầu trục sẽ được tổ hợp ở phía dưới sàn, dầm chính và 2 dầm biên sẽ được liên kết với nhau qua bu lông chịu lực cường độ cao. Lưu ý trước khi lắp dầm biên vào cần lắp đặt palang vào dầm chính, động cơ di chuyển vào dầm biên trước.
Sau khi tổ hợp cầu trục ở phía dưới xong, dùng xe cẩu nâng cầu trục đặt lên dầm đỡ ray.
Bước 3: Lắp đặt hệ thống điện: Lắp đặt hệ điện dọc theo cầu trục và hệ điện dọc theo đường chạy, tủ điện điều khiển.
Bước 4: Chạy thử và hoàn thiện: Sau khi lắp đặt hệ thống điện, kỹ thuật viên sẽ tiến hành chạy thử không tải và căn chỉnh, đảm bảo cầu trục hoạt động êm ái, không có tiếng động bất thường.
Một số yêu cầu bắt buộc: Phanh của động cơ nâng hạ và di chuyển hoạt động tốt, các giới hạn hành trình nâng hạ và di chuyển đảm bảo hoạt động.

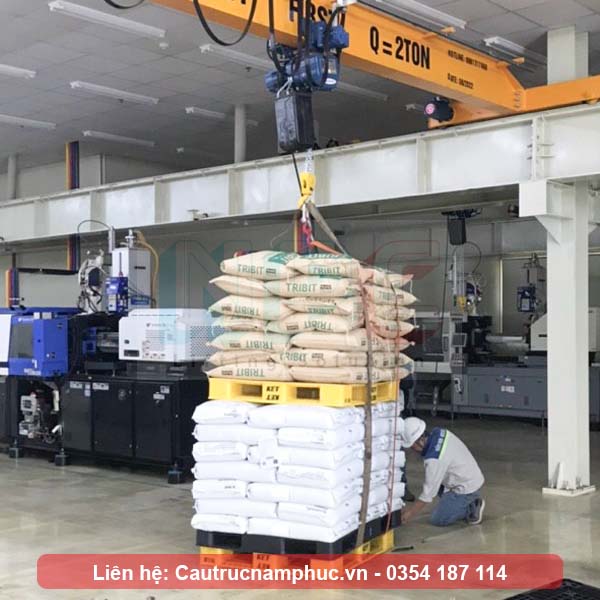

Sau khi lắp đặt sẽ tiến hành kiểm định cầu trục, việc kiểm định sẽ do bên đơn vị được cấp phép kiểm định kiểm tra và đánh giá.
Hồ sơ kiểm định bao gồm: bản vẽ thiết kế, lý lịch cầu trục.
Các tiêu chí đánh giá: thử tải động ở 110% tải định mức, thử tải tĩnh ở 125% tải định mức, độ võng dầm trong phạm vi cho phép, các phanh hoạt động tốt ở các mức thử tải.
Khi hoàn tất việc kiểm định: kỹ thuật viên bên đơn vị kiểm định sẽ dán tem kiểm định lên cầu trục. Tem sẽ có hiệu lực trong vòng 3 năm khi cấp mới.

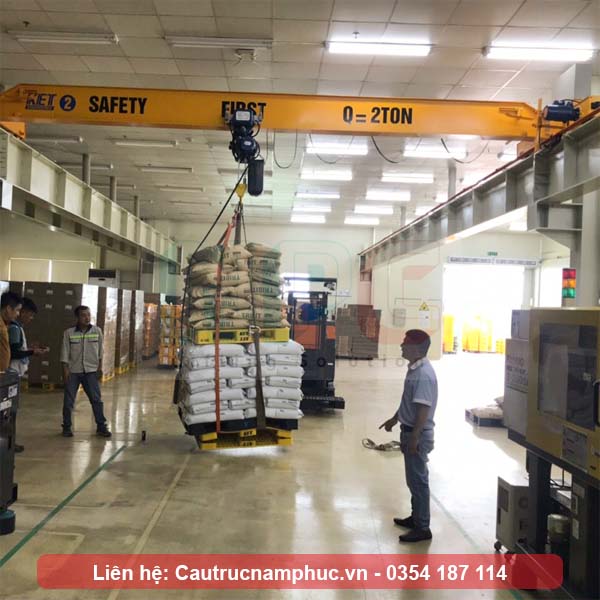

Bàn giao đưa vào sử dụng
Cầu trục Nam Phúc sẽ cử cán bộ kỹ thuật đến đào tạo vận hành cho công nhân nhà máy. Sau khi đào tạo công nhân sẽ biết cách vận hành cầu trục, sử lý khi thiết bị gặp sự cố
Sau khi đào tạo còn vấn đề gì liên quan đến vận hành, chúng tôi sẽ theo sát để xử lý nhanh nhất.
Cuối cùng chúng tôi bàn giao cho khách hàng bộ cầu trục dầm đơn tải trọng 2 tấn với tình trạng hoạt động ổn đinh, đầy đủ pháp lý.
Nếu bạn quan tâm đến việc mua cầu trục dầm đơn, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.
