Xe goong 15 tấn

Xe goong 15 tấn là thiết bị vận chuyển hàng hóa trong nhà xưởng, nhà máy công nghiệp, các ngành khác thác như than, quặng ... Được thiết kế để chung chuyển hàng hóa có tải trọng lớn trong các môi trường làm việc khắc nghiệt giúp cho tiến độ sản xuất và vận chuyển nhanh chóng.

I Xe goong 15 tấn là gì

1. Khái niệm xe goong

Thiết bị di chuyển hàng hóa trên một hệ rail cố định với sàn nhà xưởng. Xe goong vận chuyển với tải trọng rất lớn, lên đến 400 tấn. Xe goong được sử dụng trong các nhà máy khai thác hoặc sản xuất. Nó còn được làm biện pháp thi công của các ngành lắp đặt cơ khí và máy móc.

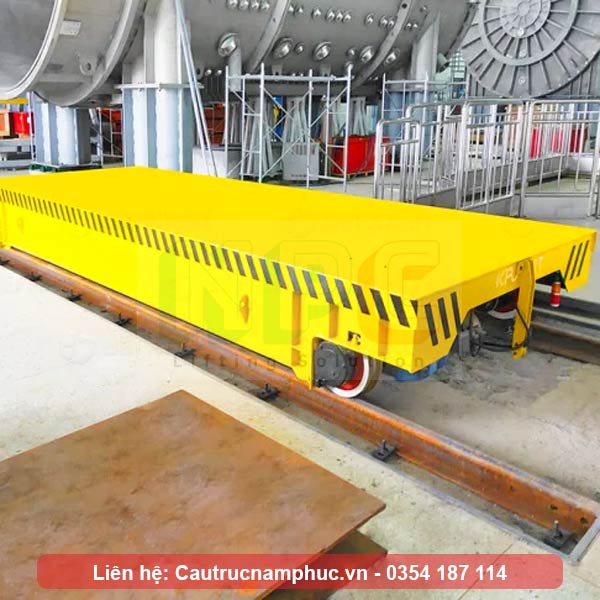

Hình ảnh xe goong 15 tấn

2. Cấu tạo

Xe goong gồm các thành phần chính sau:

- Khung xe goong: Được thiết kế chịu tải trọng 15 tấn đặt lên nó, đảm bảo khi hoạt động kết cấu đủ bền, không có hiện tượng rung lắc khi hoạt động.

- Bánh xe di chuyển: Do tải trọng tác dụng lên bánh xe rất lớn, khi thiết kế cần tính toán bánh xe, trục và vòng bi sao cho đủ bền, tránh hiện tượng vỡ bi khi lệch tải hoặc hoạt động trong thời gian dài

Bánh xe

- Cơ cấu di chuyển xe goong: Thông qua bộ truyền bánh xích hoặc bánh răng, động cơ tác động làm quay bánh xe giúp xe goong di chuyển, do tải trọng của xe goong rất lớn nên khuyến khích chạy ở tốc độ chậm khoảng < 40m/ph tránh nguy hiểm khi vận hành

- Tủ điện: Được trang bị một hoặc nhiều biến tần dựa trên nhu cầu vận hành của xe goong. Có thể chạy nhiều tốc độ để phù hợp với nhu cầu hoạt động.

Bản vẽ xe goong 15 tấn

II Thông số và tính toán xe goong 15 tấn

1. Đặc tính kỹ thuật

Tải trọng: 15 tấn ( nếu bạn muốn tải trọng lớn hơn tham khảo bài viết này)

Khẩu độ xe : 3.0 mét

Tốc độ di chuyển có tải: 30 mét/ phút

Tốc độ di chuyển không tải: 35 mét/ phút

Động cơ dầm biên: 2x3.0 Kw

Đường kính bánh xe: 300/270 mm

Ray di chuyển: P24

Trang bị yêu cầu thêm: điều khiển từ xa

Thông số xe goong

2. Thiết kế xe goong

Để đảm bảo xe goong hoạt động cần tính toán các thông số sau:

Khung xe goong: Với tải trọng 15 tấn, khung xe goong phải đảm bảo ổn định khi hoạt động. Các mối hàn khung cần được chỉ định và được kiểm tra chặt chẽ. Thiết kế xe goong cần đảm bảo đúng các cơ cấu neo giữ hàng hóa trên nó. Hoặc dùng tôn nhám chống trơn để tránh tình trạng rơi hàng hóa khi di chuyển.

Tính toán lực xe goong

Bánh xe: Quan trọng nhất là vòng bi trong bánh xe, nó đóng vai trò quan trọng giúp cho xe hoạt động trơn tru. Ngoài ra cần tính toán mặt lăn và trục bánh xe, sau khi chế tạo cần tôi cứng để tránh mài mòn trong quá trình hoạt động.

Lựa chọn động cơ: Khi có tải trọng, và tốc độ di chuyển. Kết hợp với đường kính bánh xe, ta chọn được loại động cơ phù hợp.

Lưu ý khi tính toán

Thiết kế xe cần đảm bảo thẩm mỹ, động cơ nên đặt ở dưới gầm xe để tính kiệm diện tích. Công suất của động cơ nên chọn vừa đủ tránh lãng phí chi phí đầu tư ban đầu.

Các cơ cấu lấy điện cần được tính toán trước khi đầu tư xe goong.

Xe goong 15 tấn tại Hà Nội

Nếu bạn quan tâm đến sản phẩm xe goong, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.

Chúng tôi với trên 10 năm kinh nghiệm sản xuất xe goong, sẽ đáp ứng mọi yêu cầu của doanh nghiệp bạn.
