Xe goong 25 tấn

Xe goong 25 tấn là thiết bị dùng điện để vận chuyển hàng hóa trong nhà xưởng, nhà máy công nghiệp, và các ngành khác thác như than, quặng ... Được thiết kế để chung chuyển hàng hóa có tải trọng lớn trong các môi trường làm việc nhỏ hẹp hoặc khắc nghiệt.

I Giới thiệu sản phẩm xe goong 25 tấn

1. Khái niệm

Là thiết bị vận chuyển hàng hóa đặt trên một hệ kết cấu thép, được dẫn hướng bởi một hệ rail cố định với sàn thao tác. Xe goong vận chuyển với tải trọng rất lớn tới 25 tấn và được sử dụng trong các nhà máy khai thác hoặc sản xuất.

Hình ảnh xe goong 25 tấn chở cuộn thép

2. Cấu tạo của xe goong

Xe goong gồm các thành phần chính sau:

- Khung xe: Được thiết kế chịu tải trọng 25 tấn, có mặt sàn được thiết kế phù hợp với các loại hàng hóa chung chuyển. Nếu mặt sàn phẳng phù hợp với những chi tiết kế cấu dạng vuông hộp. Hàng hóa dạng cuộn sẽ có những gờ chắn, đảm bảo khi hoạt động kết cấu đủ bền, hàng hóa không rơi khỏi xe goong.

- Bánh xe: Đường kính của bánh xe được tính toán sao cho phù hợp với tốc độ di chuyển và tải trọng của xe goong. Ở xe goong 25 tấn sẽ dùng 4 bánh xe D300. Vòng bi trên bánh xe được chọn gấp 4 lần tải trọng hoạt động của xe.

- Thiết bị động cơ và tủ điện: Trang bị đồng bộ giữa các động cơ và tủ điện giúp cho xe goong di chuyển êm ái. Phần động cơ được chọn công suất bằng 125% công suất tính toán của xe goong. Phần tủ điện được trang bị biến tần, giúp cho khởi động xe goong nhẹ nhàng và có thể điều chỉnh tốc độ mong muốn.

Cấu tạo bản vẽ xe goong

II Thiết kế xe goong 25 tấn

1. Thông số xe goong

Xe goong có thông số:

Tải trọng sử dụng: 25 tấn

=> Nếu bạn cần tải trọng 20 tấn tham khảo tại đây: Xe goong 20 tấn

Khẩu độ: 2.5 mét

Tốc độ di chuyển: 30 m/ph

Động cơ dầm biên: 2x4.0 Kw

Đường kính bánh xe: D300/270 mm

Trang bị yêu cầu thêm: điều khiển từ xa

2. Thiết kế xe goong

Khi thiết kế xe goong cần kiểm tra các thông số sau:

Khung xe: Với tải trọng 25 tấn chia đều cho các dầm chính. Tính tải trọng dàn đều trên các dầm chính tại vị trí giữa dầm. Đảm bảo đủ bền khi chất tải lên. Thiết kế đảm bảo đúng loại hàng chung chuyển, ví dụ nếu là cuộn thép cần phải có các điển neo cáp hoặc chống trôi.

Bánh xe: Cần tôi cứng trước khi lắp ráp vào xe goong, các trục được tính toán đủ lực cắt khi chất tải và hoạt động. Vòng bi được chọn từ các hãng uy tín như SKF…

Bánh xe dùng cho xe goong

Tính chọn động cơ: Tính toán ở hệ số ma sát an toàn 0.05, kết hợp với tải trọng và tốc độ di chuyển để tính chọn động cơ. Nên chọn những loại động cơ bền bỉ, có hệ số đáp ứng cao.

Khi thiết kế xe goong cần chú ý kiểm tra phương án đặt ray di chuyển trước, ray nên được thiết kế âm sàn và được đặt trước khi đổ sàn. Trường hợp đã đổ sàn thì cần kiểm tra nền bê tông có đủ chịu tải xe goong hay không.

Hệ cấp điện xe goong cần được chạy dọc theo đường chạy, thông số dây dẫn hoặc rulo dựa vào công suất của động cơ.

Thiết kế xe goong vừa đủ tải trọng, đảm bảo thẩm mỹ khi đưa vào gia công.

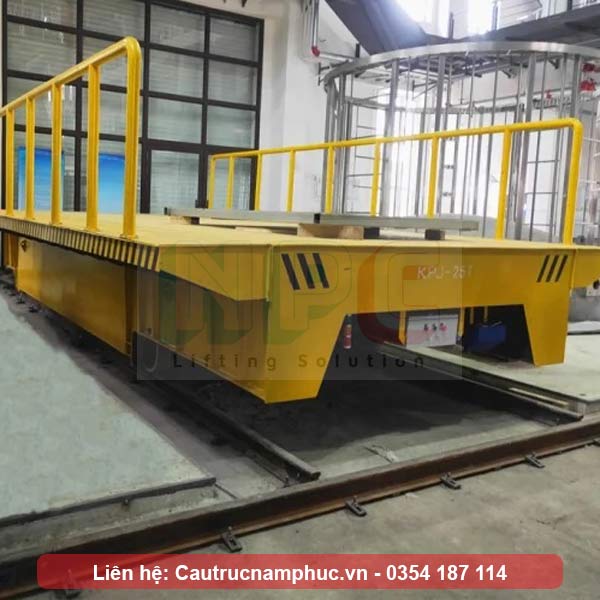

Xe goong 25 tấn tại Hà Nội

Bạn đang quan tâm đến sản phẩm xe goong, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.

Chúng tôi với trên 10 năm kinh nghiệm sản xuất xe goong, sẽ đáp ứng mọi yêu cầu của doanh nghiệp bạn.
