Xe goong 10 tấn

Xe goong 10 tấn là giải pháp hiệu quả cho việc vận chuyển hàng hóa đặc thù trong các môi trường nhà máy công nghiệp và sản xuất... Được thiết kế để chung chuyển hàng hóa có tải trọng lớn ngoài trời hoặc trong nhà, và các môi trường làm việc khắc nghiệt giúp cho tiến độ sản xuất và vận chuyển nhanh chóng.

I Giới thiệu về xe goong 10 tấn chạy điện

1. Khái niệm xe goong

Xe goong là thiết bị di chuyển hàng hóa trên một hệ rail cố định, tải trọng vận chuyển của xe goong rất lớn.

- Nó sử dụng trong các môi trường đặc thù như luyện kim, nhà máy hóa chất, nhà máy bê tông, nơi có khí hậu bất thường, tốc độ của xe goong được tính toán phù hợp với yêu cầu làm việc.

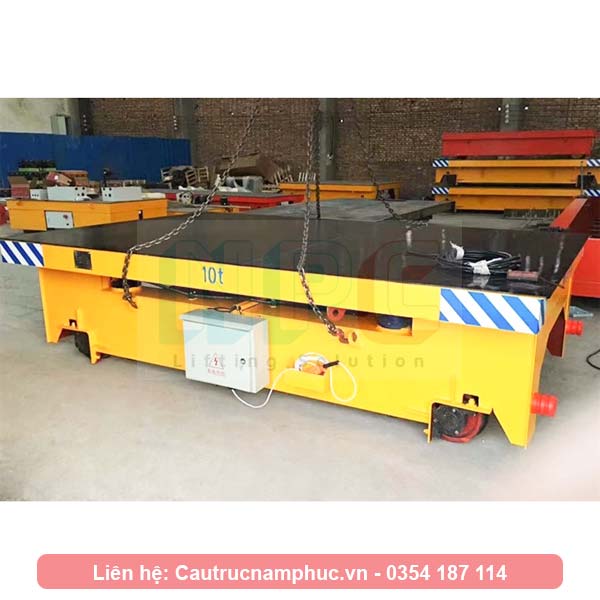

Hình ảnh xe goong 10 tấn

2. Cấu tạo của xe goong

Xe goong được cấu tạo từ các thành phần chính sau đây:

- Kết cấu thép xe goong: Là phần đỡ toàn bộ hàng hóa đặt lên nó, khung xe goong được thiết kế từ thép với khả năng chịu tải lớn.

- Cơ cấu di chuyển xe goong: Dựa trên tốc độ và điều kiện làm việc, xe goong được trang bị các động cơ di chuyển phù hợp với khả năng vận hành.

- Tủ điện điều khiển: Xe goong có thể điều khiển bằng điều khiển từ xa hoặc tay bấm nối liền với tủ điện. Tủ điện đóng vai trò điều khiển mọi hoạt động của xe.

Tham khảo loại tải trọng 15 tấn với cấu tạo tương tự tại đây

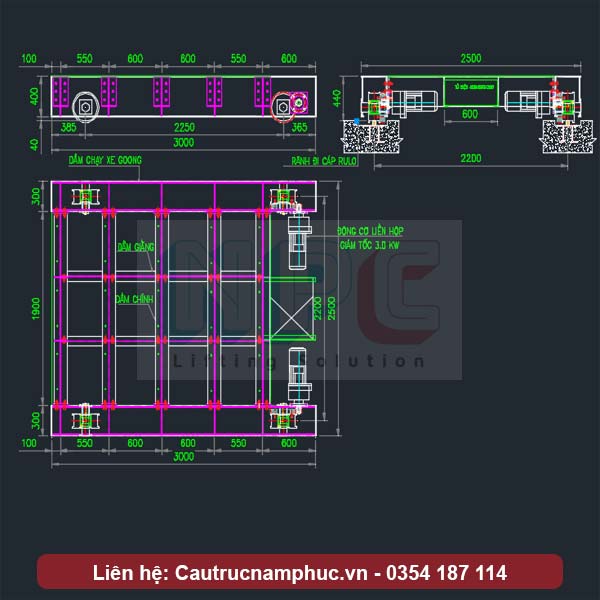

Cấu tạo xe goong 10 tấn

II Đặc tính kỹ thuật và thiết kế xe goong 10 tấn

1. Đặc tính kỹ thuật

Xe goong có thông số:

Tải trọng: 10 tấn

Khẩu độ xe goong: 2.2 mét

Tốc độ di chuyển có tải: 20 m/ph

Tốc độ di chuyển không tải: 25m/ph

Động cơ dầm biên: 2x3.0 Kw

Ray di chuyển: 40x40

Điều khiển tốc độ bằng biến tần.

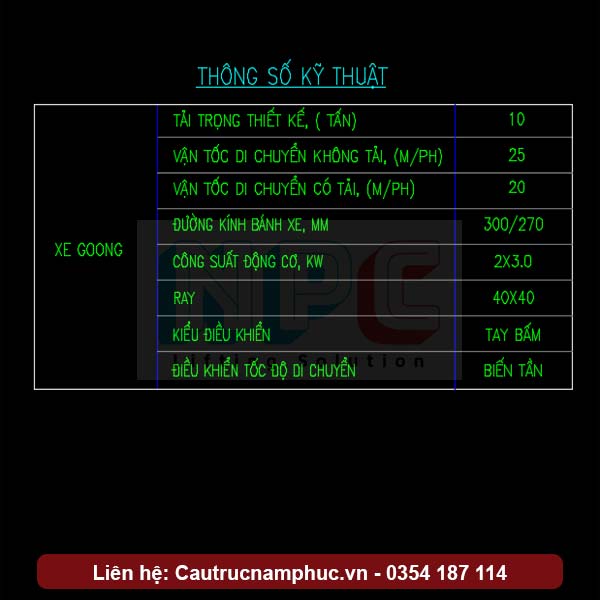

Thông số kỹ thuật của xe goong

2. Thiết kế xe goong

Các yếu tố cần tính toán khi thiết kế xe goong:

• Kết cấu thép: Tính toán độ bền kết cấu thép xe goong bằng 125% tải sử dụng khi đặt lên xe. Ví dụ xe goong 10 tấn ta tính toán với tải 12.5 tấn để khi hoạt động xe luôn ổn định.

Các tính toán dựa trên độ bền tiết diện của khung xe đã lựa chọn.

• Tính toán vận tốc di chuyển của xe goong: Dựa vào điều kiện làm việc và tốc độ đáp ứng của xe goong, ta chọn được thiết bị động cơ của xe goong. Lựa chọn theo công suất và điều kiện làm việc của xe.
• Tính toán tủ điện xe goong: Nghiên cứu cơ cấu lấy điện của xe, các thiết bị điện trên xe đáp ứng nhu cầu sử dụng của xe goong. Xe goong có thể lựa chọn được nhiều tốc độ mong muốn dựa trên cài đặt thông số của biến tần.
• Lưu ý khi thiết kế

Tính toán kết cấu thép xe goong cần đáp ứng đúng và tải trọng, đảm bảo tính thẩm mỹ gọn gàng.

Lựa chọn thiết bị động cơ cần chọn những nhà sản xuất uy tín trên thế giới như TaiLong, Sumitomo, SMC…

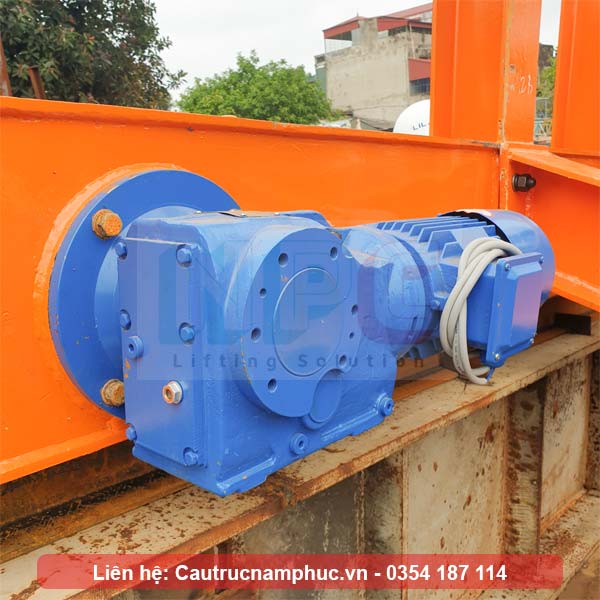

Động cơ di chuyển xe goong

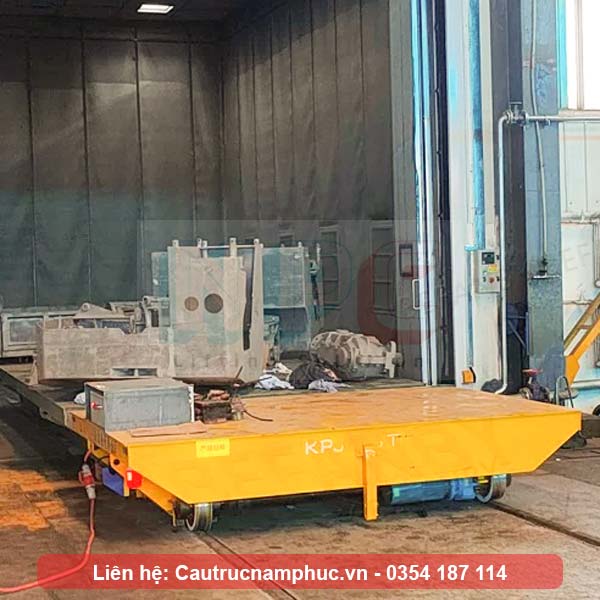

Xe goong 10 tấn tại Hà Nội

Nếu bạn quan tâm đến sản phẩm xe goong, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.

Chúng tôi với trên 10 năm kinh nghiệm sản xuất xe goong, sẽ đáp ứng mọi yêu cầu của doanh nghiệp bạn.

Video chạy thử và test tải xe goong tại nhà máy sản xuất
