Monorail 3 tấn đường chạy 25 mét

Monorail 3 tấn đường chạy 25 mét là thiết bị nâng hạ trong các nhà kho hàng, nhà máy sản xuất... Được thiết kế để nâng hạ và di chuyển hàng hóa trong môi trường làm việc không có nhiều diện tích, đóng vai trò quan trọng trong việc tăng cường hiệu suất sản xuất và giảm thiểu thời gian luân chuyển hàng hóa.

I Giới thiệu về monorail 3 tấn

1. Monorail là gì?

Monorail là một loại thiết bị nâng hạ vận chuyển, bốc xếp hàng hóa trong nhà xưởng, kho hàng, nhà máy sản xuất. Hàng hóa được nâng hạ có tải trọng và kích thước lớn đến 3 tấn. Với kết cấu nhỏ gọn, monorail được treo trên trần nhà xưởng hoặc trụ đỡ có sẵn.

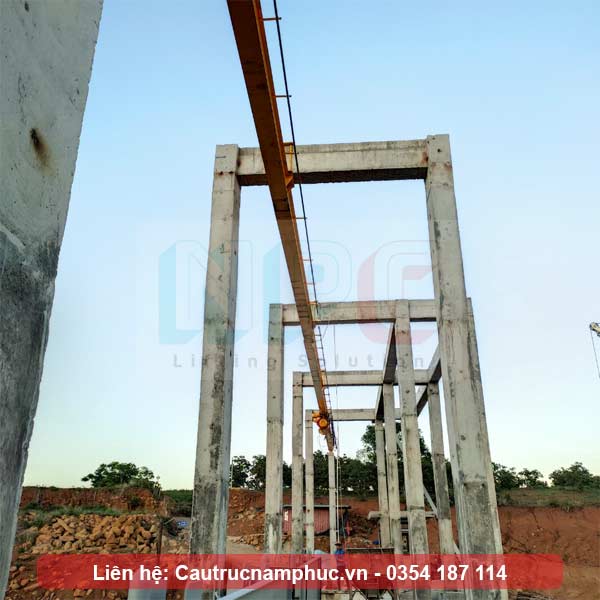

Tổng thể monorail 3 tấn đường chạy 25 mét

2. Cấu tạo và ứng dụng của monorail

Cấu tạo

Monorail được cấu tạo bởi thành phần chính như sau:

- Dầm treo: được tính toán dựa trên tải trọng nâng hàng 3 tấn và khoảng cách giữa các đoạn liên kết dầm treo vào trần nhà hoặc kết cấu, dầm treo vừa treo thiết bị nâng vừa là dẫn hướng cho palang.

- Palang: là loại thiết bị nâng được chọn theo tải trọng của hàng hóa và nhập khẩu trực tiếp từ các hãng uy tín như Sungdo, Kukdong, Hitachi…

- Hệ bu lông liên kết treo dầm: có tác dụng liên kết cố định monorail vào trần nhà xưởng hoặc trụ đỡ.

- Hệ điện : bao gồm tủ điện, hệ dây điện, máng cấp điện.

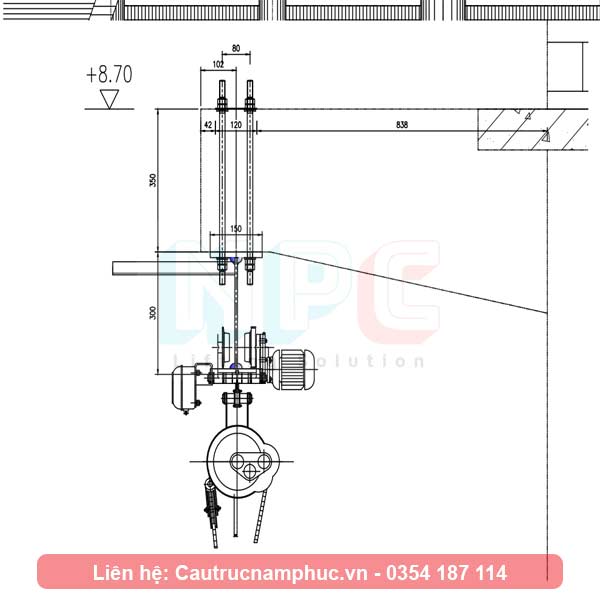

Cấu tạo của monorail

Ứng dụng

Monorail được sử dụng rộng rãi trong các ngành công nghiệp như sản xuất, logistics, xây dựng và nhiều lĩnh vực khác.

Được ứng dụng chủ yếu trong các ngành sản xuất sử dụng dây chuyền, hoặc hóa chất.

Nâng hạ các cửa cống thủy lợi.

Các vị trí bị giới hạn chiều cao nâng.

II Sản xuất monorail 3 tấn đường chạy 25 mét

1. Thông số kỹ thuật

Được thiết kế nâng hạ, bốc xếp hàng hóa có trọng lượng ≤ 3 tấn.

Chiều dài đường chạy: theo yêu cầu

Tải trọng nâng: 3 tấn

Chiều cao nâng: theo yêu cầu

Tốc độ nâng hạ: 5.4 mét/ phút

Động cơ nâng hạ: 3.0 Kw

Tốc độ di chuyển: 10 mét/ phút

Động cơ di chuyển palang: 0.4 Kw

Chế độ làm việc: M3

Trang bị yêu cầu thêm: điều khiển từ xa

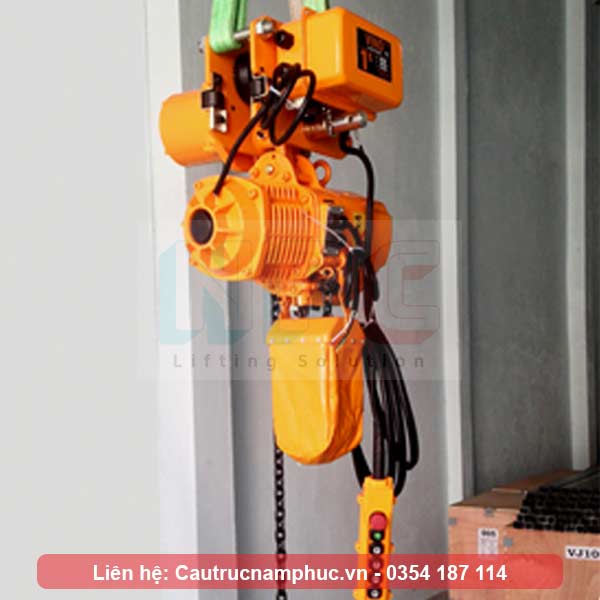

Thiết bị nâng hạ dùng cho monorail

2. Vật liệu chế tạo

Vật liệu chế tạo monorail đóng vai trò quan trọng trong việc đảm bảo độ ổn định khi cầu trục hoạt động. Thông thường, với tải trọng nhỏ khoảng 3 tấn, vật liệu chính được sử dụng cho dầm monorail là thép hình I được đúc sẵn. Tuy nhiên, khi có tải trọng lớn hơn, ưu tiên sẽ được đặt vào việc sử dụng thép tấm tổ hợp để đảm bảo khả năng chịu tải và độ bền.

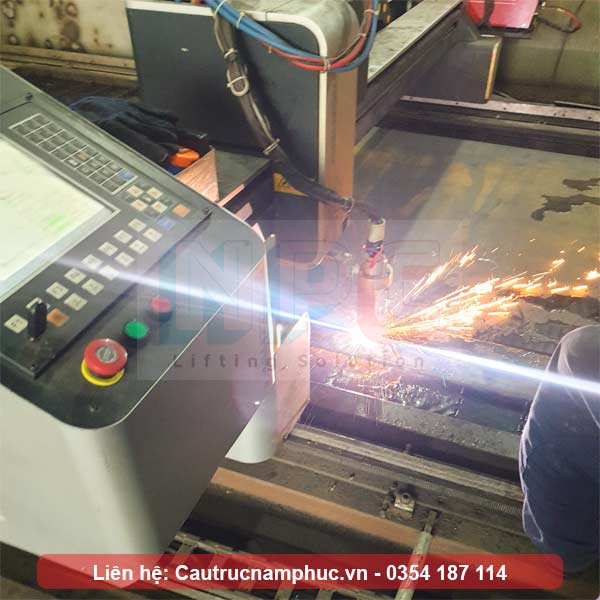

Chuẩn bị vật liệu

3. Quy trình sản xuất

Quy trình sản xuất gồm các bước như sau:

Bước 1: Khảo sát mặt bằng: Đội ngũ kỹ sư giàu kinh nghiệm sẽ thực hiện việc đo đạc tình trạng hiện tại của nhà xưởng, kho hàng. Dựa trên thông tin thu được, chúng tôi sẽ đề xuất giải pháp tối ưu nhất để đảm bảo an toàn và hiệu quả.

Bước 2: Thống nhất phương án: Sau khi hoàn thành khảo sát, chúng tôi sẽ trình bày phương án tối ưu cho khách hàng. Sau khi nhận được sự đồng ý từ phía khách hàng, chúng tôi sẽ tiến hành sản xuất.

Bước 3: Thiết kế sản xuất: Các kỹ sư sẽ sử dụng phần mềm như Autocad, Sap và tuân thủ tiêu chuẩn TCVN 4244-2005 để tính toán và thiết kế dầm treo. Cùng với kinh nghiệm nhiều năm, chúng tôi xuất bản file thiết kế chi tiết để tiện cho việc gia công.

Bước 4: Chuẩn bị chi tiết phôi: Xưởng sản xuất sẽ sử dụng máy Plasma hoặc CNC để cắt phôi từ các tấm thép. Các phôi này sẽ được cắt thành các tấm bụng, cánh dầm và các chi tiết kết cấu khác.

Bước 5: Tổ hợp các phôi thành dầm treo: Các chi tiết phôi sẽ được hàn kết lại theo trình tự và vị trí được chỉ định trong file thiết kế sản xuất.

Bước 6: Làm sạch bề mặt: Bề mặt của dầm treo sẽ được làm sạch bằng máy mài hoặc có thể sử dụng máy phun cát hoặc phun bi tùy thuộc vào yêu cầu cụ thể của khách hàng.

Bước 7: Sơn chống gỉ và sơn màu cho monorail: Sau khi làm sạch, dầm treo sẽ được sơn hai lớp gồm một lớp lót chống gỉ và một lớp sơn màu. Màu sơn thường được chọn là màu cam, màu vàng hoặc màu đỏ để dễ nhận biết trên cầu trục.

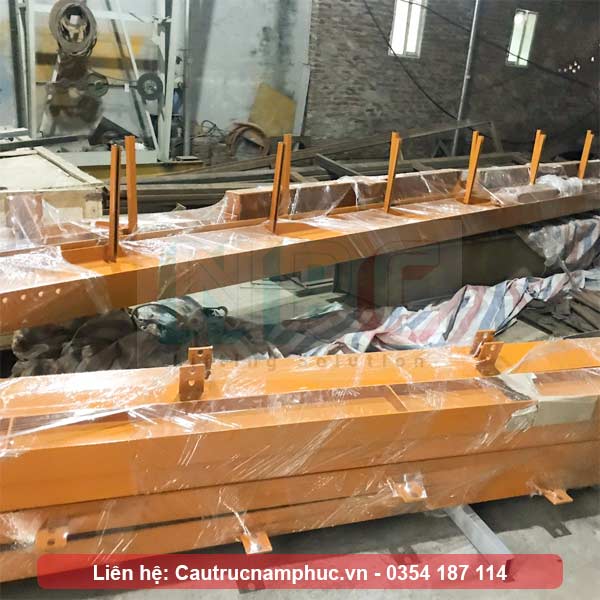

Sản xuất monorail

III Lắp đặt cầu trục monorail 3 tấn đường chạy 25 mét

1. Chuẩn bị

 Để đảm bảo tiến độ và chất lượng của monorail trước khi lắp đặt, các công việc sau cần được thực hiện:

Kiểm tra hàng hóa tại xưởng sản xuất: Đảm bảo rằng tất cả các mặt hàng, bao gồm dầm treo, thiết bị palang, bu lông treo, hệ điện, v.v., đều được kiểm tra và đầy đủ. Đối với thiết bị palang, cần thực hiện các cuộc chạy thử trước khi xuất hàng để đảm bảo chức năng hoạt động.

Liên hệ và thông báo với khách hàng: Trước khi tiến hành lắp đặt, quan trọng phải liên hệ với khách hàng để thông báo kế hoạch và biện pháp lắp đặt. Điều này giúp đảm bảo sự hợp tác và chuẩn bị cho quá trình bàn giao mặt bằng.

Lập phương án lắp đặt: Xác định các yếu tố quan trọng như nhân công, xe cẩu phục vụ lắp đặt. Cần xem xét việc sử dụng cẩu lắp đặt tùy thuộc vào đặc điểm cụ thể của công trình và yêu cầu của khách hàng.

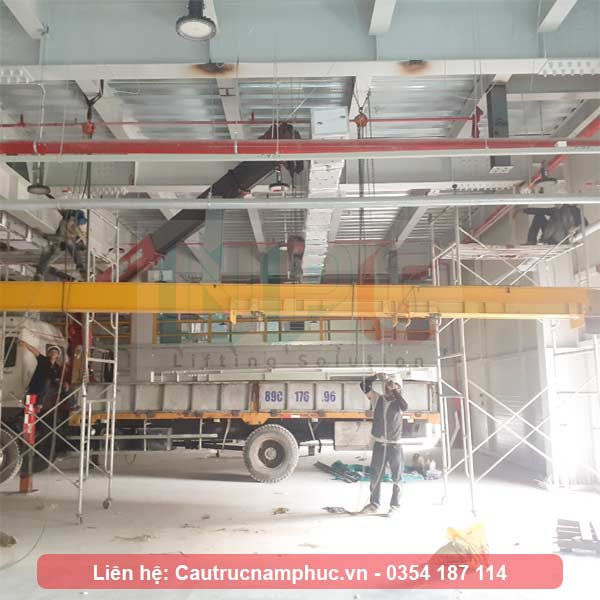

Xe cẩu lắp đặt

2. Quy trình lắp đặt monorail

Quy trình lắp đặt monorail như sau:

Bước 1: Lắp bu lông liên kết dầm treo:

Đối với công trình đã xây dựng có sàn bê tông, sử dụng máy khoan để khoan các lỗ định vị theo bản vẽ lắp đặt.

Dầm treo được liên kết với bê tông bằng bu lông cường độ cao, được xỏ qua các lỗ khoan.

Đối với kết cấu thép, lắp đặt có thể thực hiện bằng cách khoan hoặc hàn trực tiếp lên kết cấu thép.

Trong quá trình xây dựng, đặt lỗ chờ bu lông theo bản vẽ lắp đặt trước khi tiến hành đổ bê tông.

Bước 2: Lắp đặt dầm treo:

Dầm treo gắn kết với sàn bê tông hoặc kết cấu thép thông qua bu lông chịu lực cường độ cao.

Trước khi lắp dầm treo, đảm bảo việc lắp đặt palang vào dầm trước đó đã được thực hiện.

Bước 3: Lắp hệ thống điện:

Lắp đặt hệ điện dọc theo đường chạy và tủ điện điều khiển.

Bước 4: Chạy thử:

Kỹ thuật viên tiến hành chạy thử không tải và căn chỉnh .

Đảm bảo monorail hoạt động êm ái, không có tiếng động bất thường.

Một số yêu cầu bắt buộc:

Hệ thống phanh của động cơ nâng hạ và di chuyển đang hoạt động.

Các giới hạn hành trình nâng hạ và di chuyển đều được đảm bảo hoạt động đúng cách.

=> tham khảo thêm quy trình lắp đặt loại 5 tấn tại đây: monorail 5 tấn

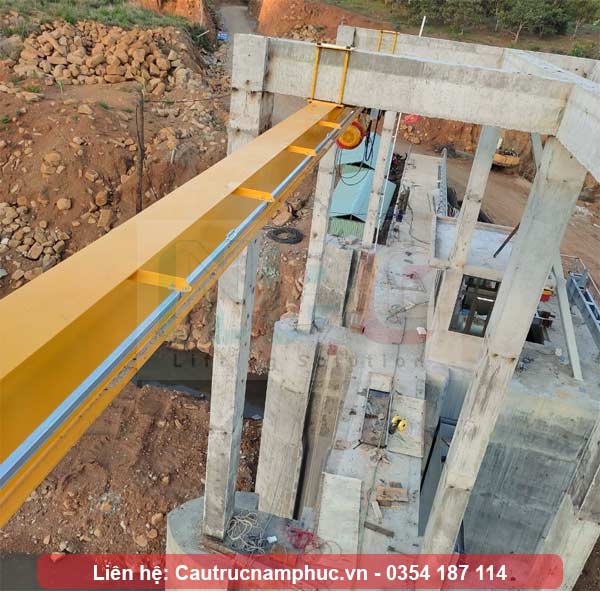

Hoàn thiện lắp đặt monorail tại Vĩnh Phúc

Nếu bạn muốn lắp đặt monorail, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.

Video chạy thử thiết bị monorail tại xưởng
