Cầu trục treo tường 3 tấn

Một trong những thiết bị nâng hạ phổ biến trong các môi trường nhà máy công nghiệp... Sử dụng trong không gian nhỏ hẹp, chiếm ít diện tích, đóng vai trò quan trọng trong việc phục vụ sản xuất và nâng cao năng suất làm việc là cầu trục treo tường 3 tấn.

I. Giới thiệu về cầu trục treo tường 3 tấn

1. Khái niệm

Cầu trục treo tường 3 tấn là thiết bị nâng để vận chuyển hàng hóa, sản phẩm hoặc công cụ sản xuất trong môi trường nhà xưởng nhỏ hẹp. Chiều cao nâng bằng với chiều cao của tường hoặc cột treo cầu trục.

Tên gọi khác của cầu trục: cầu trục tường, cầu trục áp tường, cầu trục gắn tường, cầu trục quay treo tường.

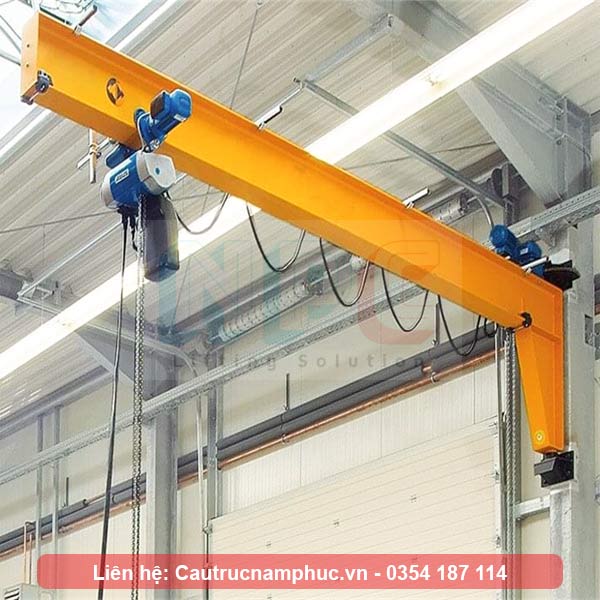

Tổng thể cầu trục treo tường 3 tấn

2. Cấu tạo

Cầu trục được cấu tạo gồm các bộ phận chính:

Bộ bích liên kết:Được thiết kế cố định vào tường hoặc cột, kết cấu có sẵn. Liên kết này giúp cho cần quay làm việc với tải trọng 3 tấn ổn định từ trên cao. Bộ bích được chế tạo bằng vật liệu thép và bu lông cấy thép cường độ cao.

Cần quay : Dùng để chịu tải từ thiết bị palang và tải trọng nâng hạ để nâng hạ hàng hóa. Được gắn bộ phận quay cho phép cần xoay để vận chuyển hàng hóa từ điểm này đến điểm khác. Cần quay đảm bảo độ bền trong giới hạn và độ võng cho phép theo tiêu chuẩn TCVN 4244-2005

Thiết bị palang: Chọ loại palang tải trọng 3 tấn, palang được nhập khẩu từ các hãng uy tín trên thế giới như Hitachi, Sungdo, Kukdong, TX Crane…

Điện điều khiển: bao gồm hệ điện sâu đo cấp điện cho palang, tủ điện điều khiển, tay bấm điều khiển.

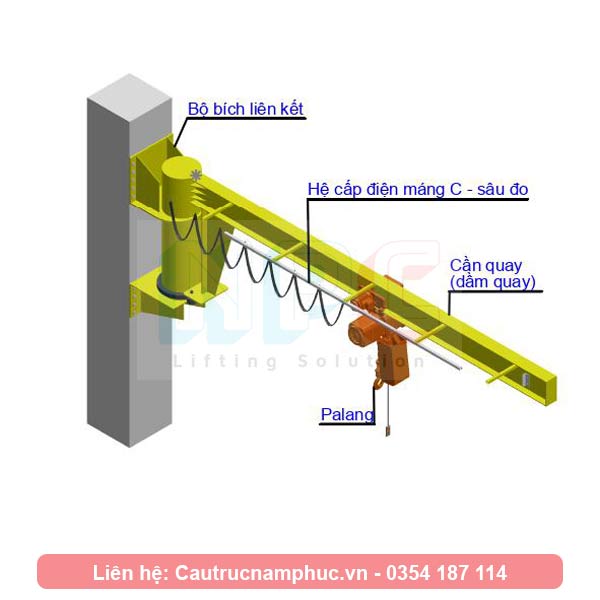

Cấu tạo cầu trục treo tường 3 tấn

3. Ứng dụng

Do chi phí đầu tư ban đầu thấp và thời gian lắp đặt nhanh chóng và tích kiệm diện tích nên cầu trục được ứng dụng vào rất nhiều ngành nghề:

Sử dụng trong nhà máy khuân đúc: Trong các nhà máy khuân đúc, cầu trục được sử dụng rất rộng rãi, hàng hóa trong nhà máy này bố trí sát nhau nên cầu trục này hoàn toàn phù hợp.

Sản xuất công nghiệp điện tử : Sử dụng rộng rãi trong các nhà máy và xưởng sản xuất đồ điện tử để vận chuyển nhựa vào máy móc đang hoạt động.

Sản xuất gia công chính xác: Nâng hạ phôi, thép tấm lên máy palasma, tiện, phay CNC để gia công …

Công nghiệp sản xuất hóa chất: Nhà máy sản xuất hóa chất, các thùng đựng hóa chất độc hại, cầu trục được sử dụng thay thế con người làm việc.

II Ưu điểm và lưu ý khi chọn cầu trục treo tường 3 tấn

1.Ưu điểm

- Tải trọng nâng 3 tấn: Cho phép cầu trục di chuyển hàng hóa lên đến 3 tấn giúp tích kiệm được sức lao động của con người.

- Thời gian sản xuất và lắp đặt đưa vào sử dụng nhanh chóng vì đã tận dụng được kết cấu có sẵn tại nhà xưởng.

- Tối ưu chi phí và diện tích sử dụng : Tận dụng tường, cột bê tông, cột thép nhà xưởng, kết cấu có sẵn nên tích kiệm được diện tích và giảm chi phí mua sắm đầu tư.

- Tăng độ an toàn: Sử dụng cầu trục mang lại ý nghĩa lớn cho con người, giảm thiểu việc lao động phải làm việc trong môi trường nguy hiểm và nặng nhọc.

- Góc quay có thể lên đến 180 độ. Cơ cấu quay có thể bằng tay hoặc dùng động cơ, tùy thuộc vào hàng hóa và chi phí đầu tư.

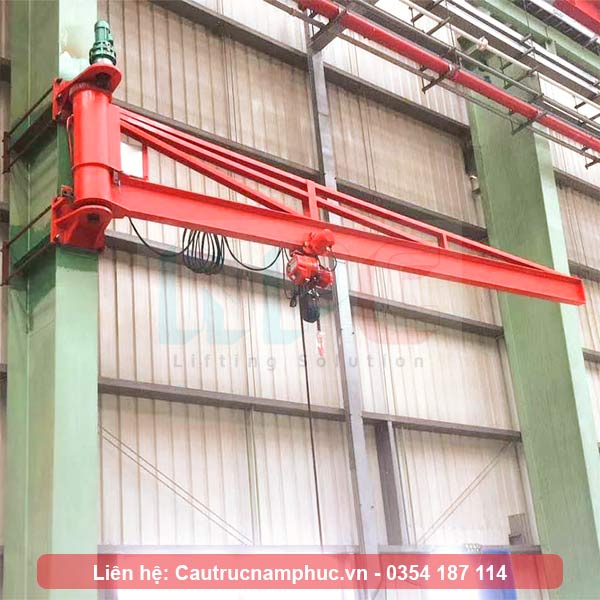

Cầu trục treo tường 3 tấn xoay 180 độ

2. Lưu ý khi chọn cầu trục

- Lưu ý quan trọng nhất khi chọn cầu trục là đảm bảo tường, cột bê tông hoặc cột thép có sẵn phải đủ chắc chắn để chịu được tải trọng lớn nhất khi cầu trục hoạt động ở vị trí đầu cần quay. Tránh nguy cơ hỏng hóc hoặc tai nạn trong quá trình vận hành.

- Khi vận hành cầu trục, cần quay xoay quanh tường nên cần phải chú ý vấn đề an toàn. Phải lắp thêm những thiết bị cảnh báo như còi kêu khi cầu trục đang hoạt động để giảm nguy cơ va chạm với con người và máy móc.

- Cầu trục có thể sử dụng điện 3 pha hoặc 1 pha theo thống số của palang, do đó cần chuẩn bị nguồn điện phù hợp để cấp điện. Nên có 1 tủ điện tổng gần với cầu trục để sử dụng.

Cầu trục dùng điện 3 pha

3. Báo giá cầu trục

Với thông số cầu trục

Tầm với ( khẩu độ): 4 – 10 mét

Tải trọng nâng: 3 tấn

Chiều cao nâng: theo chiều cao tường có sẵn.

Tốc độ nâng hạ: 5.4 mét/ phút

Động cơ nâng hạ: 3.0 Kw

Tốc độ di chuyển: 10 mét/ phút

Động cơ di chuyển palang: 0.4 Kw

=> Xem thêm cầu trục thông số tương tự nhưng tải trọng 2 tấn tại đây.

Giá tham khảo sẽ tính theo các trường hợp sau đây:

Cầu trục dùng palang nâng hạ bằng palang xích kéo tay, cơ cấu quay bằng tay: giá tham khảo: 90.000.000 VNĐ ( chưa gồm VAT)

Cầu trục dùng palang nâng hạ bằng palang xích điện, cơ cấu quay bằng tay: giá tham khảo: 100.000.000 VNĐ ( chưa gồm VAT)

Cầu trục dùng palang nâng hạ bằng palang xích điện, cơ cấu quay bằng điện: giá tham khảo: 150.000.000 VNĐ ( chưa gồm VAT)

Ngoài ra còn tùy thuộc vào điều kiện lắp đặt mà cấu thành nên giá bán của cầu trục quay.

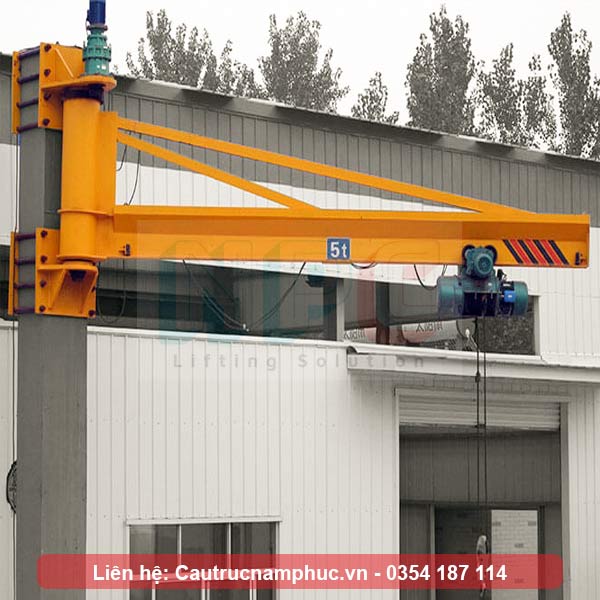

Cầu trục ngoài trời

III Sản xuất, lắp đặt cầu trục treo tường 3 tấn

1. Sản xuất

Cầu trục được sản xuất rất nhanh, thường trong khoảng 15 ngày sau khi chốt phương án:

Thiết kế sản xuất: Sau khi kiểm tra mặt bằng và thống nhất phương án với khách hàng xong, các kỹ thuật sẽ thiết kế, bóc tách sản xuất bằng các phần mềm như Autocad, Sap, tiêu chuẩn TCVN 4244-2005 thiết kế chế tạo và kiểm tra thiết bị nâng. Khi kiểm tra mặt bằng phải đánh giá trước được mức độ khả thi của kết cấu có sẵn và biện pháp lắp đặt khi lắp dựng.

Tiến hành sản xuất : Tiếp nhận bản vẽ sản xuất, bộ phận sản xuất sẽ tiến hành chuẩn bị chi tiết phôi và tổ hợp chúng bằng phương pháp hàn thành cần quay của cầu trục. Quá trình hàn tuân thủ trình tự bản vẽ sản xuất.

=> Xem thêm quy trình sản xuất loại 1 tấn tại đây

Bước 3: Sơn hoàn thiện và xuất xưởng: Bề mặt của dầm sau khi tổ hợp sẽ được làm sạch bằng phương pháp mài hoặc máy phun cát, phun bi tùy thuộc vào yêu cầu ban đầu. Sau đó, cầu trục sẽ được sơn hai lớp với 1 lớp lót, 1 lớp màu, hàng hóa sau sản xuất phải có biên bản xuất xưởng.

Sản xuất cầu trục

2. Lắp đặt

Kiểm tra hàng hóa: Trước khi tiến hành lắp đặt cần kiểm tra đầy đủ hàng hóa, chạy thử thiết bị palang và động cơ tại xưởng. Thông báo với khách hàng về thời gian và phương án lắp đặt. Đảm bảo đầy đủ nhân công, xe cẩu, thiết bị phục vụ lắp đặt.

Lắp đặt cầu trục : Xác định vị trí lắp cầu trục trên tường và kết cấu có sẵn, sau đó định vị bộ bích liên kết. Tiếp theo lắp dầm quay cùng với palang vào bộ bích. Đảm bảo đúng theo kích thước trong bản vẽ lắp đặt.

Đấu điện và chạy thử: Tiến hành cấp điện cho palang qua hệ điện sâu đo, thiết bị sau khi chạy thử phải hoạt động ổn định, không có tiếng động lạ.

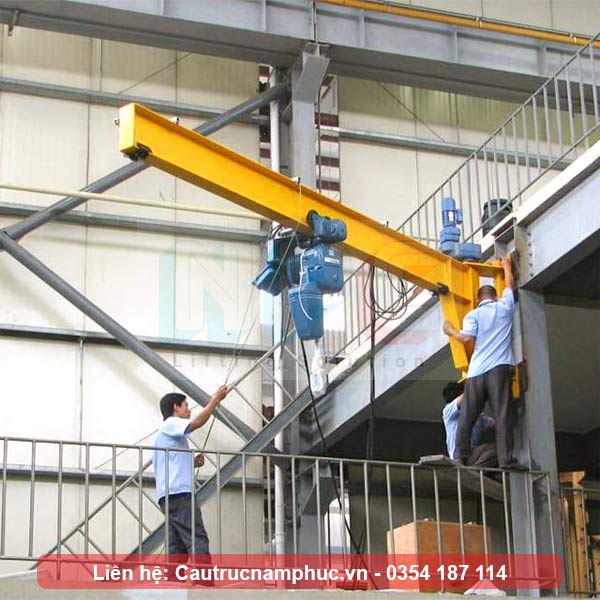

Lắp đặt cầu trục treo tường 3 tấn

3. Kiểm định và bàn giao đưa vào sử dụng

Sau khi lắp đặt sẽ tiến hành kiểm định cầu trục, việc kiểm định sẽ do bên đơn vị được cấp phép kiểm định kiểm tra và đánh giá.

Hồ sơ kiểm định bao gồm: bản vẽ thiết kế, lý lịch cầu trục.

Các tiêu chí đánh giá: thử tải động ở 110% tải định mức, thử tải tĩnh ở 125% tải định mức, độ võng dầm trong phạm vi cho phép, các phanh hoạt động tốt ở các mức thử tải.

Khi hoàn tất việc kiểm định: kỹ thuật viên bên đơn vị kiểm định sẽ dán tem kiểm định lên cầu trục. Tem sẽ có hiệu lực trong vòng 2 năm khi cấp mới.

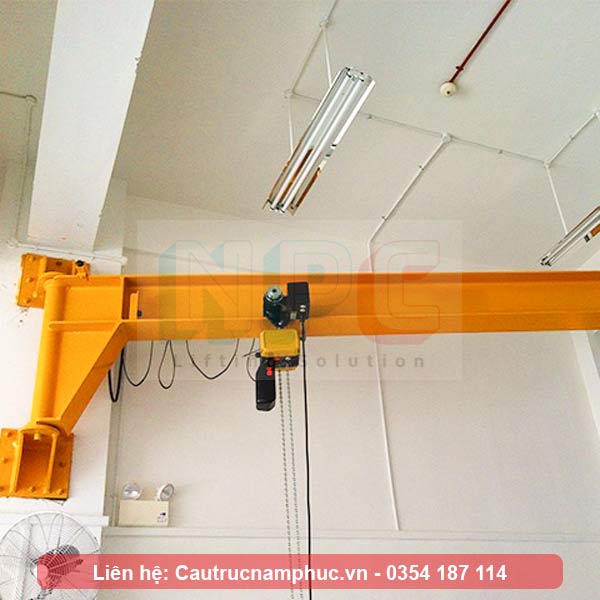

Bàn giao cầu trục

Cầu trục Nam Phúc sẽ cử cán bộ kỹ thuật đến đào tạo vận hành cho công nhân nhà máy. Sau khi đào tạo công nhân sẽ biết cách vận hành cầu trục, sử lý khi thiết bị gặp sự cố

Sau khi đào tạo còn vấn đề gì liên quan đến vận hành, chúng tôi sẽ theo sát để xử lý nhanh nhất.

Cuối cùng chúng tôi bàn giao cho khách hàng bộ cầu trục với tình trạng hoạt động ổn đinh, đầy đủ pháp lý.

Nếu bạn quan tâm đến việc mua cầu trục treo tường, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.
