Cầu trục treo tường 2 tấn

Cầu trục treo tường 2 tấn là thiết bị nâng hạ phổ biến trong các môi trường nhà máy công nghiệp... Sử dụng trong không gian nhỏ hẹp, chiếm ít diện tích, nó đóng vai trò quan trọng trong việc phục vụ sản xuất và nâng cao năng suất làm việc

I. Tìm hiểu về cầu trục treo tường 2 tấn

1. Khái niệm cầu trục treo tường

Cầu trục treo tường 2 tấn là loại thiết bị nâng hạ sử dụng để vận chuyển hàng hóa hoặc công cụ sản xuất trong không gian nhỏ hẹp. Chiều cao nâng bằng với chiều cao của tường hoặc cột treo cầu trục.

Cầu trục còn được gọi là: cầu trục tường, cầu trục quay treo tường, cầu trục áp tường, cầu trục gắn tường.

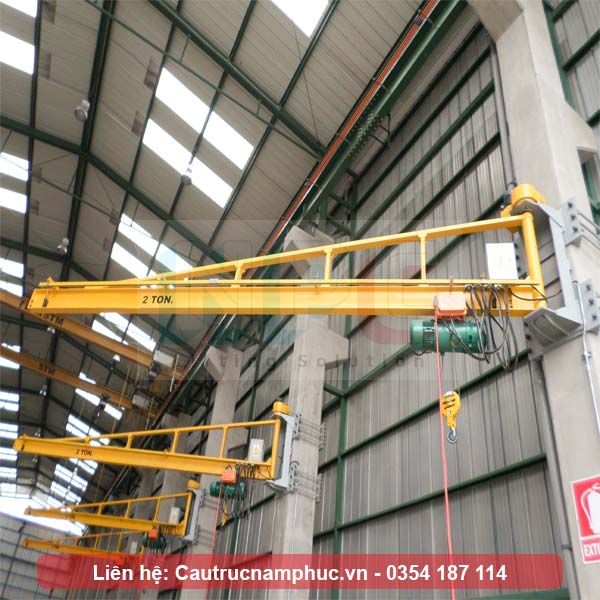

Tổng thể cầu trục

2. Cấu tạo của cầu trục

Cầu trục được cấu tạo từ các bộ phận :

Bộ bích liên kết:Được thiết kế gắn chặt vào tường hoặc cột, kết cấu để cố định cầu trục. Liên kết này giúp cho cần quay có thể làm việc với tải trọng lớn ổn định từ trên cao. Bộ bích được chế tạo bằng vật liệu thép và bu lông cấy thép cường độ cao.

Cần quay : Dùng để chịu tải từ thiết bị palang và tải trọng nâng hạ. Được gắn bộ phận quay cho phép cần xoay để vận chuyển hàng hóa từ điểm này đến điểm khác, thiết kế bằng ổ bi đảm bảo hoạt động quay ổn định. Cần quay đảm bảo bền trong giới hạn và độ võng cho phép theo tiêu chuẩn TCVN 4244-2005

Thiết bị palang: Dựa trên tải trọng và chiều cao nâng chọn loại palang cho phù hợp, palang được nhập khẩu từ các hãng uy tín trên thế giới như Hitachi, Sungdo, Kukdong, TX Crane…Palang được trang bị tay bấm nhiều nút với các chứng năng điều khiển dễ dàng.

Điện điều khiển: bao gồm hệ điện sâu đo cấp điện cho palang, tủ điện điều khiển.

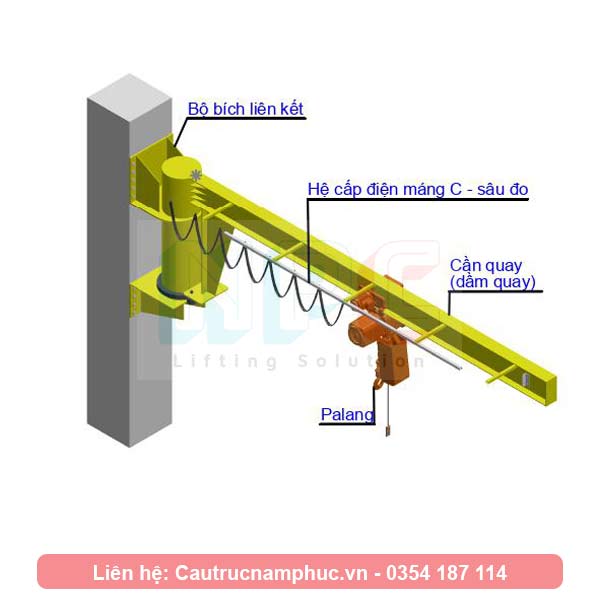

Cấu tạo cầu trục treo tường 2 tấn

3. Ứng dụng của cầu trục

Do chi phí đầu tư ban đầu thấp và thời gian lắp đặt nhanh chóng nên cầu trục được ứng dụng vào rất nhiều ngành nghề:

Sửa chữa và bảo dưỡng nhà máy điện tử: Trong các nhà máy điện từ, cầu trục được sử dụng rất rộng rãi, hàng hóa trong nhà máy này không quá lớn nên cầu trục này hoàn toàn phù hợp.

Sản xuất công nghiệp dệt may: Sử dụng rộng rãi trong các nhà máy và xưởng sản xuất dệt may để vận chuyển cuộn vải vào máy móc đang hoạt động.

Sản xuất gia công cơ khí: Nâng hạ phôi, thép tấm lên máy palasma, tiện, phay CNC để gia công …

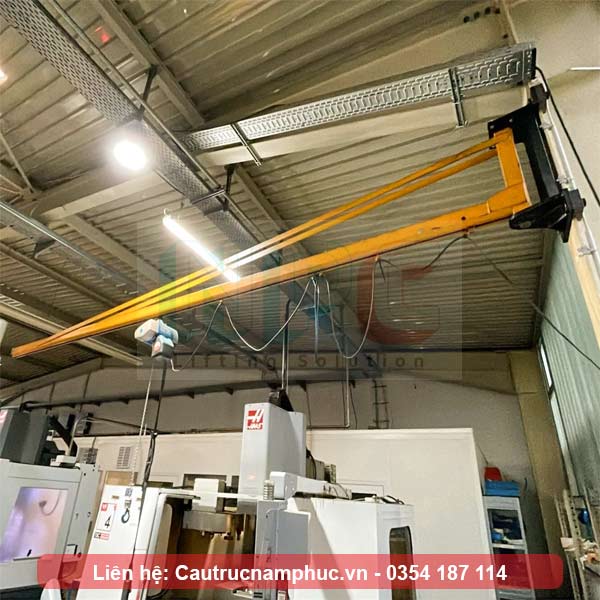

Cầu trục nâng phôi máy CNC

Công nghiệp sản xuất hóa chất: Nhà xưởng sản xuất hóa chất, các thùng đựng hóa chất độc hại, cầu trục được sử dụng thay thế con người làm việc trong môi trường đó.

II Ưu điểm và lưu ý khi chọn cầu trục treo tường 2 tấn

1. Ưu điểm

- Tải trọng nâng 2 tấn: Cho phép cầu trục bốc xếp hàng hóa lên đến 2 tấn giúp tích kiệm được sức lao động của nhân công. Tham khảo thêm tải trọng loại 1 tấn ở đây.

- Tối ưu diện tích và chi phí đầu tư ban đầu: Tận dụng tường, cột bê tông, cột thép nhà xưởng, kết cấu có sẵn nên tích kiệm được diện tích và giảm chi phí đầu tư ban đầu.

- Thời gian sản xuất và lắp đặt tương đối nhanh chóng vì đã tận dụng được kết cấu có sẵn tại nhà xưởng.

- Đảm bảo an toàn: Việc sử dụng cầu trục mang lại ý nghĩa lớn cho con người, giảm thiểu việc lao động phải làm việc trong môi trường nguy hiểm và nặng nhọc.

- Góc quay và tốc độ quay của cầu trục được tính dựa trên diện tích nhà xưởng hoặc yêu cầu của khách hàng. Cơ cấu quay có thể bằng tay hoặc dùng động cơ, tùy thuộc vào hàng hóa và chi phí đầu tư.

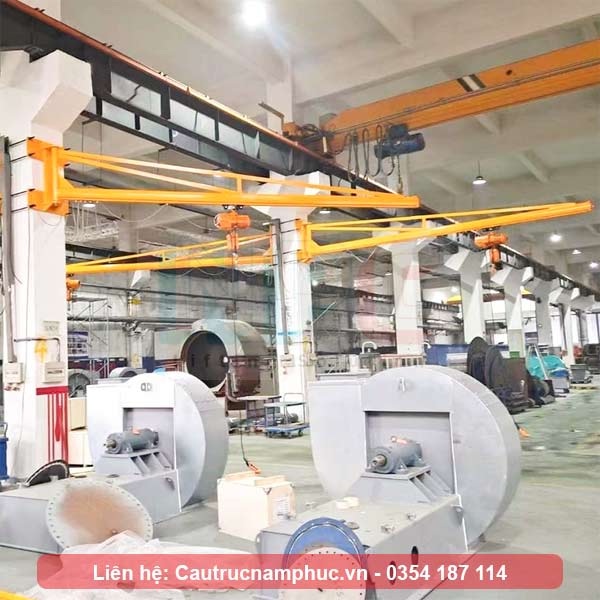

Cầu trục tích kiệm diện tích

2. Lưu ý khi chọn cầu trục

- Lưu ý quan trọng nhất khi chọn cầu trục là đảm bảo tường, cột bê tông hoặc cột thép có sẵn phải đủ chắc chắn để chịu được tải trọng lớn nhất khi cầu trục hoạt động ở vị trí đầu cần quay.

- Cầu trục có thể sử dụng điện 3 pha hoặc 1 pha theo thống số của palang, nên cần chuẩn bị đúng nguồn cấp và 1 tủ điện tổng gần với cầu trục để sử dụng.

- Khi cầu trục hoạt động, cần quay xoay quanh tường với đường kính lên đến 10 mét nê cần phải chú ý vấn đề an toàn khi vận hành. Đề xuất lắp thêm những thiết bị cảnh báo như còi kêu khi cầu trục đang hoạt động giảm nguy cơ va chạm và tai nạn không mong muốn.

3. Yếu tố ảnh hưởng đến báo giá

Với thông số cầu trục

Tầm với ( khẩu độ): 4 – 10 mét

Tải trọng nâng: 2 tấn ( xem thêm tải trọng 3 tấn tại đây)

Chiều cao nâng: theo chiều cao tường có sẵn.

Tốc độ nâng hạ: 5.4 mét/ phút

Động cơ nâng hạ: 1.5 Kw

Tốc độ di chuyển: 10 mét/ phút

Động cơ di chuyển palang: 0.4 Kw

Giá tham khảo sẽ tính theo các trường hợp sau đây:

Cầu trục dùng palang nâng hạ bằng palang xích kéo tay, cơ cấu quay bằng tay: giá tham khảo: 80.000.000 VNĐ ( chưa gồm VAT)

Cầu trục dùng palang nâng hạ bằng palang xích điện, cơ cấu quay bằng tay: giá tham khảo: 90.000.000 VNĐ ( chưa gồm VAT)

Cầu trục dùng palang nâng hạ bằng palang xích điện, cơ cấu quay bằng điện: giá tham khảo: 130.000.000 VNĐ ( chưa gồm VAT)

Ngoài ra còn tùy thuộc vào trường hợp cụ thể như lắp đặt trong nhà hoặc ngoài trời, góc xoay mà cấu thành nên giá bán của cầu trục quay.

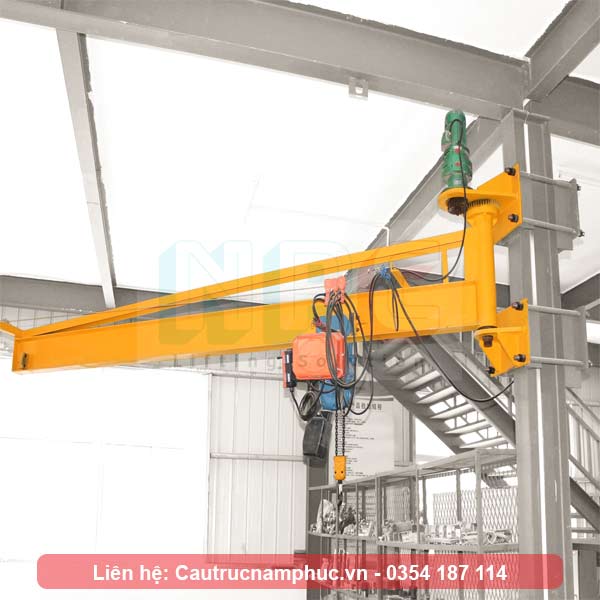

Cầu trục quay bằng động cơ

III Quy trình sản xuất, lắp đặt cầu trục treo tường 2 tấn

1. Quy trình sản xuất

Cầu trục được sản xuất rất nhanh, thường trong khoảng 15 ngày sau khi chốt phương án:

Bước 1: Thiết kế sản xuất: Kiểm tra mặt bằng và thống nhất phương án với khách hàng xong, các kỹ sư sẽ thiết kế, bóc tách chi tiết bằng các phần mềm như Autocad, Sap, tiêu chuẩn TCVN 4244-2005 thiết kế chế tạo và kiểm tra thiết bị nâng. Lưu ý khi kiểm tra mặt bằng phải đánh giá được mức độ khả thi của kết cấu có sẵn và biện pháp lắp đặt khi lắp dựng.

Bước 2: Sản xuất : Sau quá trình thiết kế bản vẽ, bộ phận sản xuất sẽ tiến hành cắt chi tiết phôi và tổ hợp chúng bằng phương pháp hàn thành cần quay của cầu trục. Quá trình hàn tuân thủ trình tự bản vẽ sản xuất.

Bước 3: Sơn hoàn thiện: Bề mặt của dầm sau khi chế tạo được làm sạch bằng phương pháp mài hoặc máy phun cát, phun bi tùy thuộc vào yêu cầu ban đầu. Sau đó, cầu trục sẽ được sơn hai lớp, một lớp lót chống gỉ và một lớp sơn màu. (màu vàng, cam, đỏ)

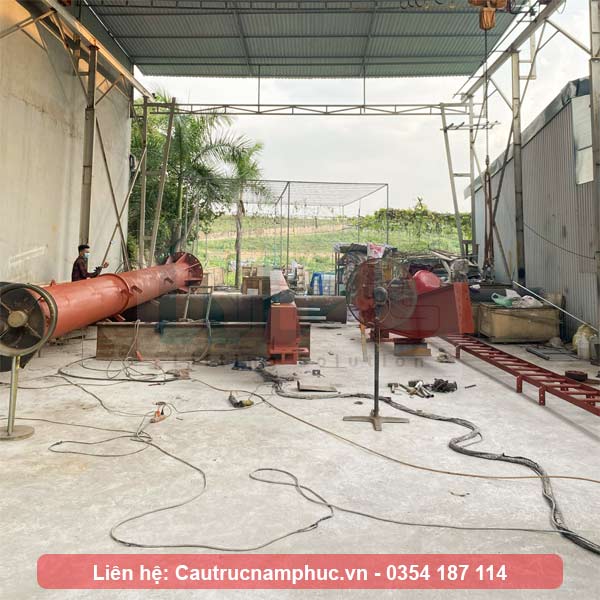

Sản xuất cầu trục

2. Lắp đặt cầu trục

Bước 1: Chuẩn bị hàng hóa: Để đảm bảo chất lượng, trước khi lắp đặt cần kiểm tra đầy đủ hàng hóa, chạy thử thiết bị palang và động cơ. Thông báo với khách hàng về thời gian và phương án lắp đặt. Đảm bảo đầy đủ nhân công và thiết bị phục vụ lắp đặt.

Bước 2: Lắp đặt : Bộ bích liên kết sẽ được lắp trước trước trên tường, cột bê tông, cột thép tại nhà xưởng. Tiếp theo lắp dầm quay và palang vào bộ bích. Đảm bảo đúng theo kích thước trong bản vẽ lắp đặt.

Bước 3: Lắp đặt thiết bị và chạy thử: Tiến hành lắp đặt hệ cấp điện cho palang, thiết bị sau khi chạy thử hoạt động ổn định, không có tiếng động lạ.

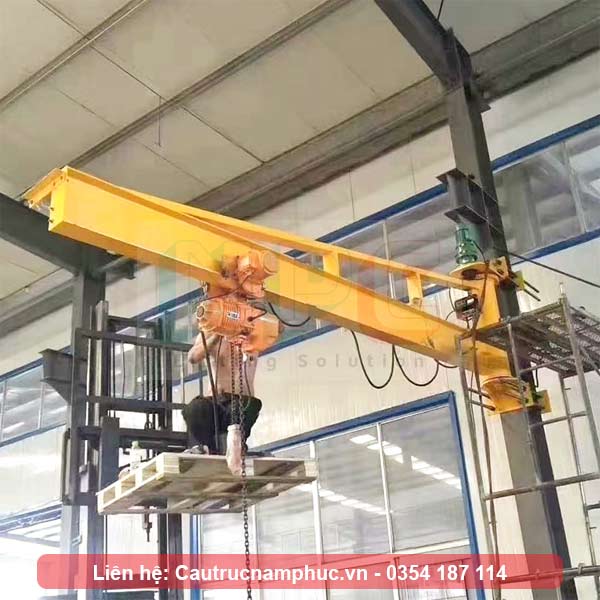

Lắp đặt cầu trục treo tường 2 tấn

3. Kiểm định và bàn giao đưa vào sử dụng

Sau khi lắp đặt sẽ tiến hành kiểm định cầu trục, việc kiểm định sẽ do bên đơn vị được cấp phép kiểm định kiểm tra và đánh giá.

Hồ sơ kiểm định bao gồm: bản vẽ thiết kế, lý lịch cầu trục.

Các tiêu chí đánh giá: thử tải động ở 110% tải định mức, thử tải tĩnh ở 125% tải định mức, độ võng dầm trong phạm vi cho phép, các phanh hoạt động tốt ở các mức thử tải.

Khi hoàn tất việc kiểm định: kỹ thuật viên bên đơn vị kiểm định sẽ dán tem kiểm định lên cầu trục. Tem sẽ có hiệu lực trong vòng 2 năm khi cấp mới.

Bàn giao đưa vào sử dụng

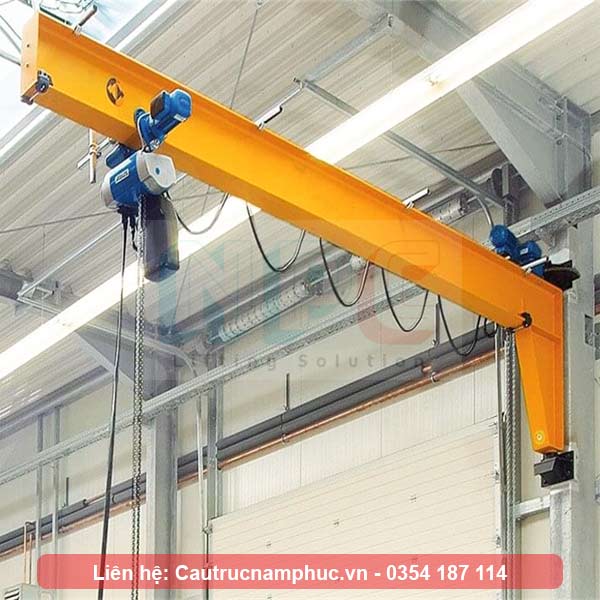

Bàn giao cầu trục treo tường 2 tấn

Cầu trục Nam Phúc sẽ cử cán bộ kỹ thuật đến đào tạo vận hành cho công nhân nhà máy. Sau khi đào tạo công nhân sẽ biết cách vận hành cầu trục, sử lý khi thiết bị gặp sự cố

Sau khi đào tạo còn vấn đề gì liên quan đến vận hành, chúng tôi sẽ theo sát để xử lý nhanh nhất.

Cuối cùng chúng tôi bàn giao cho khách hàng bộ cầu trục với tình trạng hoạt động ổn đinh, đầy đủ pháp lý.

Nếu bạn quan tâm đến việc mua cầu trục treo tường, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.

Video chạy thử thiết bị nâng tại xưởng trước khi lắp đặt
