Cầu trục treo tường 1 tấn

Cầu trục treo tường 1 tấn là giải pháp nâng hạ trong các môi trường nhà máy công nghiệp... Được sử dụng trong không gian nhỏ hẹp, chiếm ít diện tích, nó đóng vai trò quan trọng trong việc phục vụ sản xuất và nâng cao năng suất làm việc

I. Giới thiệu cầu trục treo tường 1 tấn

1. Cầu trục treo tường là gì ?

Cầu trục treo tường 1 tấn là một loại thiết bị nâng hạ được sử dụng để vận chuyển và nâng hạ các vật liệu, hàng hóa hoặc công cụ trong không gian nhỏ hẹp. Phạm vi nâng bằng với chiều cao của tường hoặc cột treo cầu trục.

Tên gọi khác của cầu trục treo tường:

Cầu trục tường

Cầu trục áp tường

Cầu trục quay treo tường

Cầu trục gắn tường

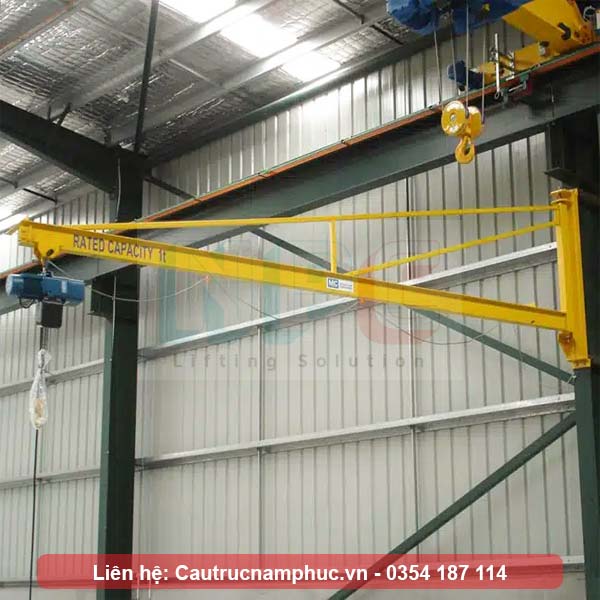

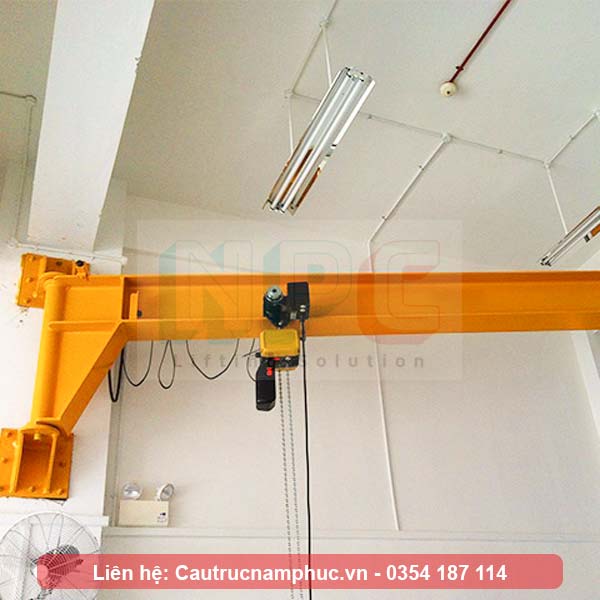

Tổng thể cầu trục

2. Cấu tạo của cầu trục treo tường

Cầu trục được cấu tạo từ 4 bộ phận chính:

Bộ bích kết nối:là một phần không thể thiếu của cầu trục treo tường, được gắn chặt vào tường hoặc cột, kết cấu để cố định cầu trục. Liên kết này giúp cho cần quay có thể làm việc ổn định từ trên cao. Được tính toán và chế tạo bằng vật liệu thép và bu lông cấy thép cường độ cao.

Cần quay : là bộ phận chính của cầu trục, nó được thiết kế để chịu tải từ thiết bị palang và tải trọng nâng hạ. Phần sau cần có gắn bộ phận quay cho phép cần xoay để vận chuyển hàng hóa từ điểm này đến điểm khác, thiết kế bằng những ổ bi đảm bảo, quay nhẹ nhàng và đủ tải. Cần quay luôn cứng vững trong giới hạn và độ võng cho phép theo tiêu chuẩn TCVN 4244-2005

Thiết bị palang nâng hạ: Dựa trên tải trọng và chiều cao nâng mà chọn loại palang cho phù hợp, palang được nhập khẩu từ các hãng uy tín trên thế giới như Hitachi, Sungdo, Kukdong, TX Crane…

Palang được trang bị tay bấm với các chứng năng điều khiển dễ dàng.

Hệ điện điều khiển: bao gồm hệ điện sâu đo cấp điện cho palang.

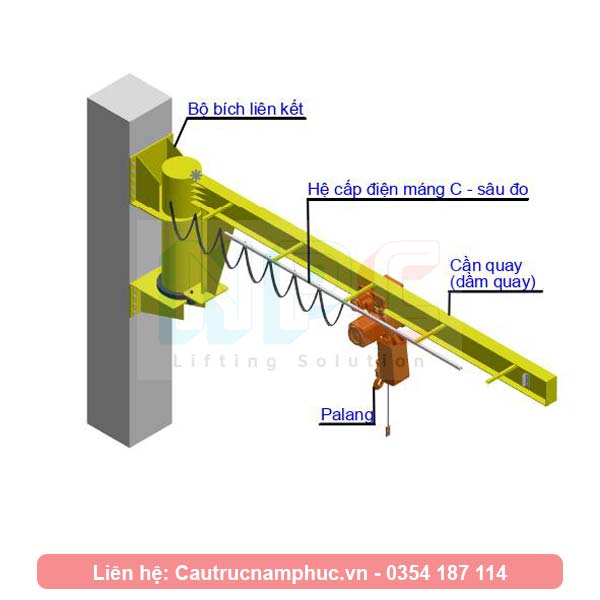

Cấu tạo của cầu trục treo tường 1 tấn

3. Ứng dụng của cầu trục treo tường

Do cầu trục áp tường có thể lắp đặt vào tường hoặc những kết cấu có sẵn nên được ứng dụng vào rất nhiều ngành nghề:

Sản xuất công nghiệp: Sử dụng rộng rãi trong các nhà máy và xưởng sản xuất để vận chuyển  linh kiện vào máy móc đang hoạt động.

Sửa chữa và bảo dưỡng: Trong các nhà máy sản xuất, cầu trục được sử dụng để nâng hạ và di chuyển, bảo dưỡng và sửa chữa các máy móc.

Sản xuất gia công cơ khí chính xác: Nâng hạ phôi, thép tấm vào máy đúc, ép, CNC…

Công nghiệp hóa chất: Trong các nhà xưởng sản xuất hóa chất, cầu trục quay được sử dụng để vận chuyển, nâng hạ các thùng chứa hóa chất và thiết bị chứa hóa chất.

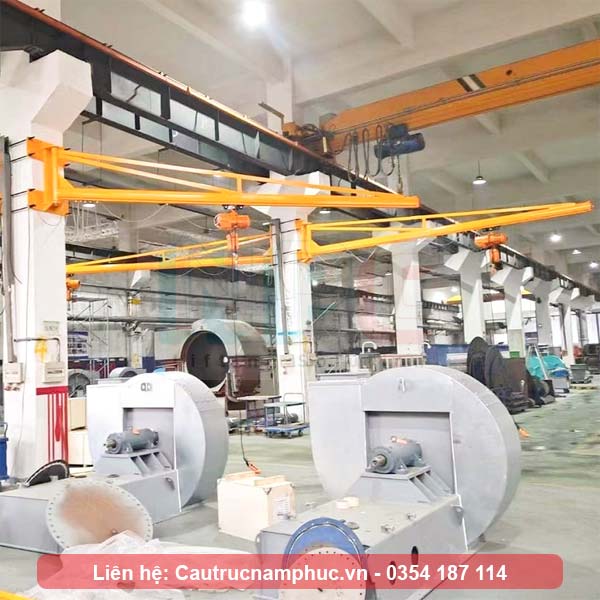

Ứng dựng cầu trục

II Ưu điểm và lưu ý khi chọn cầu trục treo tường 1 tấn

1. Ưu điểm

- Tích kiệm được diện tích và chi phí đầu tư ban đầu: cầu trục được gắn vào tường, cột bê tông, cột thép nhà xưởng, kết cấu có sẵn và ở trên cao nên tích kiệm được diện tích và giảm chi phí đầu tư ban đầu.

- Tải trọng 1 tấn: Cho phép cầu trục nâng hạ, bốc xếp hàng hóa lên đến 1 tấn giúp tích kiệm được sức lao động một cách tối đa.

Tham khảo tải trọng lớn hơn tại đây: cầu trục treo tường 2 tấn

- Lắp đặt dễ dàng hơn so với các loại cầu trục cùng tải trọng thông thường.

- Đảm bảo an toàn: Việc sử dụng cầu trục treo tường giảm thiểu việc con người phải làm việc trong môi trường nguy hiểm và nặng nhọc, từ đó tăng cường sự an toàn trong quá trình sản xuất.

- Phạm vi hoạt động ( khẩu độ): Tầm hoạt động của dầm quay có thể lên đến 10 mét, rất phù hợp cho việc nâng chuyển hàng hóa tại các vị trí mà cầu trục thông thường không thể với đến.

- Góc quay và tốc độ quay phụ thuộc vào diện tích nhà xưởng, hoặc nhu cầu của khách hàng. Cơ cấu quay có thể dùng bằng tay hoặc dùng động cơ.

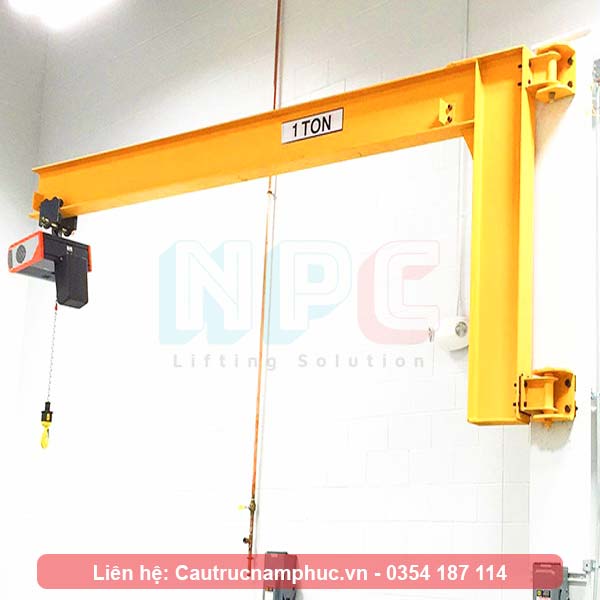

Cầu trục tích kiệm diện tích

2. Những lưu ý khi chọn cầu trục treo tường

- Lưu ý đầu tiên và quan trọng nhất cho việc chọn cầu trục là phần tường, cột bê tông, cột thép có sẵn phải đảm bảo cứng vững khi cầu trục hoạt động ở tải nâng lớn nhất ở vị trị đầu cần quay.

- Cầu trục sử dụng điện 3 pha hoặc 1 pha, nên cần chuẩn bị nguồn cấp và 1 tủ điện tổng gần với cầu trục để sử dụng.

Cầu trục tải trọng lớn hơn dùng điện 3 pha: Cầu trục treo 3 tấn

- Trong khi cầu trục hoạt động, cần quay sẽ quay quanh tường với đường kính lên đến 10 mét nên cần phải chú ý vấn đề an toàn khi vận hành. Nên lắp thêm những thiết bị cảnh báo như còi kêu khi cầu trục đang hoạt động.

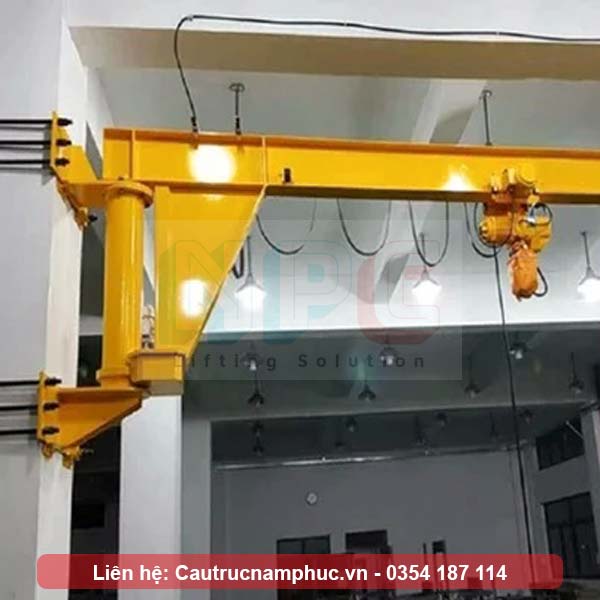

Cầu trục dùng điện 3 pha

3. Yếu tố giá thành ảnh hưởng đến việc chọn cầu trục

Với thông số cầu trục

Tầm với ( khẩu độ): 4 – 10 mét

Tải trọng nâng: 1 tấn

Chiều cao nâng: theo chiều cao tường có sẵn.

Tốc độ nâng hạ: 6.8 mét/ phút

Động cơ nâng hạ: 1.5 Kw

Tốc độ di chuyển: 10 mét/ phút

Động cơ di chuyển palang: 0.4 Kw

Giá tham khảo sẽ tính theo các trường hợp sau đây:

Cầu trục treo tường dùng palang nâng hạ bằng palang xích kéo tay, cơ cấu quay bằng tay: giá tham khảo: 55.000.000 VNĐ ( chưa gồm VAT)

Cầu trục treo tường dùng palang nâng hạ bằng palang xích điện, cơ cấu quay bằng tay: giá tham khảo: 70.000.000 VNĐ ( chưa gồm VAT)

Cầu trục treo tường dùng palang nâng hạ bằng palang xích điện, cơ cấu quay bằng điện: giá tham khảo: 110.000.000 VNĐ ( chưa gồm VAT)

Ngoài ra còn vào trường hợp cụ thể như lắp đặt trong nhà hoặc ngoài trời, góc xoay mà cấu thành nên giá bán của cầu trục quay.

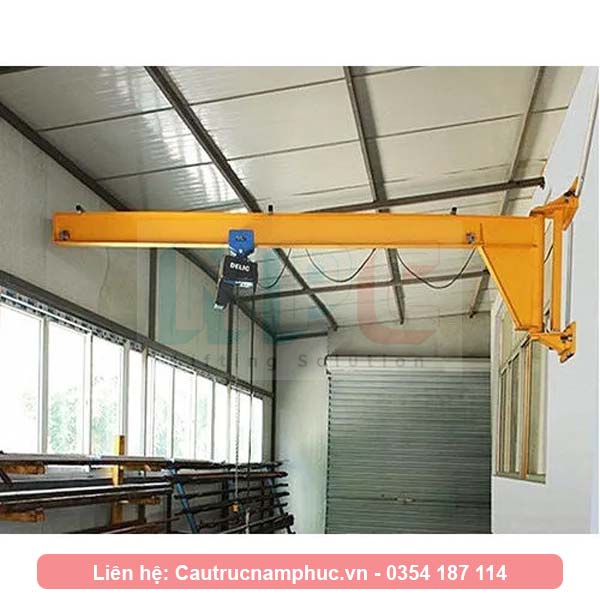

Cầu trục trong nhà

III Sản xuất và lắp đặt cầu trục treo tường 1 tấn

1. Sản xuất cầu trục

Cầu trục thường được sản xuất trong 15 ngày kể từ ngày chốt được phương án:

Bước 1: Thiết kế sản xuất cầu trục: Sau khi thực hiện khảo sát mặt bằng và thống nhất phương án các kỹ sư sẽ tiến hành tính toán, bóc tách chi tiết bằng các phần mềm như Autocad, Sap, tiêu chuẩn TCVN 4244-2005 thiết kế chế tạo và kiểm tra thiết bị nâng. Lưu ý phần khảo sát phải đánh giá được mức độ khả thi của kết cấu có sẵn và biện pháp lắp đặt.

Bước 2: Sản xuất cầu trục: Sau khi thiết kế sản xuất, bộ phận sản xuất sẽ tiến hành cắt  chi tiết phôi và tổ hợp chúng thành cần quay của cầu trục. Thép tấm sẽ được cắt trên máy Plasma thành các tấm bụng dầm, cánh dầm và các gân tăng cứng. Tiếp theo, các chi tiết phôi này sẽ được tổ hợp lại với nhau thông qua phương pháp hàn, tuân thủ trình tự và bản vẽ sản xuất.

=> Quy trình sản xuất sản phẩm tương tự

Bước 3: Làm sạch và sơn hoàn thiện cầu trục: Bề mặt của dầm được làm sạch bằng các phương pháp như mài hoặc máy phun cát, phun bi tùy thuộc vào yêu cầu của khách hàng. Sau đó, cầu trục sẽ được sơn hai lớp, một lớp lót chống gỉ và một lớp sơn màu. Các màu phổ biến cho cầu trục thường là màu cam, màu vàng và màu đỏ để dễ nhận biết khi cầu trục làm việc

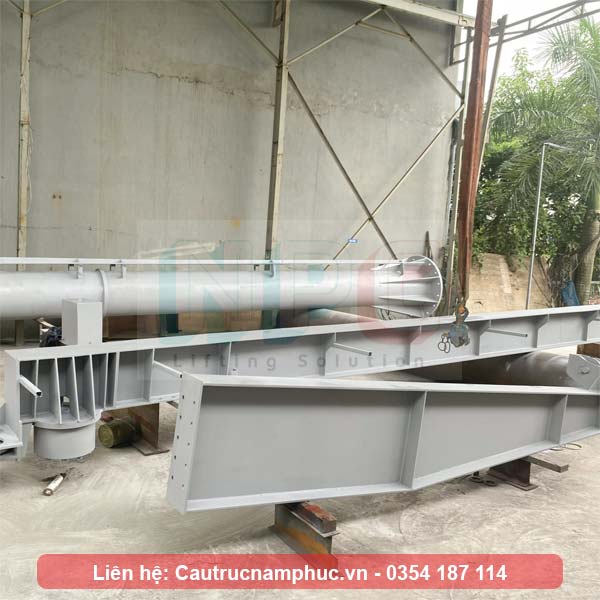

Sơn chống gỉ cầu trục

2. Lắp đặt cầu trục

Bước 1: Chuẩn bị hàng hóa: Để đảm bảo chất lượng của cầu trục treo tường, trước khi lắp đặt, cần kiểm tra hàng hóa đầy đủ, chạy thử thiết bị palang và thông báo với khách hàng về thời gian và phương án lắp đặt. Chuẩn bị đầy đủ nhân công và thiết bị phục vụ lắp đặt.

Bước 2: Lắp đặt cầu trục: Bộ bích kết nối sẽ được định vị trước trên tường, cột bê tông, cột thép tại nhà xưởng. Tiếp theo lắp cần quay vào bộ bích kết nối. Đảm bảo đúng theo kích thước trong bản vẽ lắp đặt. Lưu ý, lắp palang vào dầm quay trước khi đặt cần quay vào bích kết nối.

Bước 3: Cấp nguồn cho cầu trục và chạy thử: Các thiết bị sau khi chạy thử không tải hoạt động êm ái, không có tiếng động lạ, phanh của cơ cấu nâng hoạt động ổn định.

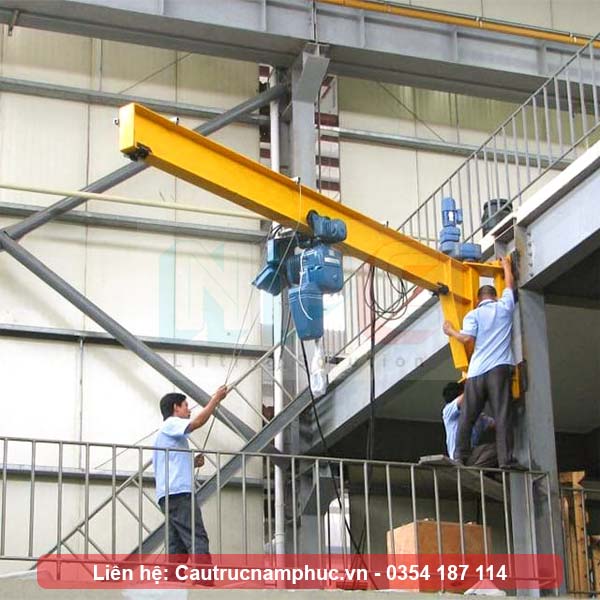

Lắp đặt cầu trục treo tường 1 tấn

3. Kiểm định và bàn giao đưa vào sử dụng

Sau khi lắp đặt sẽ tiến hành kiểm định cầu trục, việc kiểm định sẽ do bên đơn vị được cấp phép kiểm định kiểm tra và đánh giá.

Hồ sơ kiểm định bao gồm: bản vẽ thiết kế, lý lịch cầu trục.

Các tiêu chí đánh giá: thử tải động ở 110% tải định mức, thử tải tĩnh ở 125% tải định mức, độ võng dầm trong phạm vi cho phép, các phanh hoạt động tốt ở các mức thử tải.

Khi hoàn tất việc kiểm định: kỹ thuật viên bên đơn vị kiểm định sẽ dán tem kiểm định lên cầu trục. Tem sẽ có hiệu lực trong vòng 2 năm khi cấp mới.

Bàn giao đưa vào sử dụng

Cầu trục Nam Phúc sẽ cử cán bộ kỹ thuật đến đào tạo vận hành cho công nhân nhà máy. Sau khi đào tạo công nhân sẽ biết cách vận hành cầu trục, sử lý khi thiết bị gặp sự cố

Sau khi đào tạo còn vấn đề gì liên quan đến vận hành, chúng tôi sẽ theo sát để xử lý nhanh nhất.

Cuối cùng chúng tôi bàn giao cho khách hàng bộ cầu trục với tình trạng hoạt động ổn đinh, đầy đủ pháp lý.

Nếu bạn quan tâm đến việc mua cầu trục treo tường, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.

Vận hành thiết bị trước khi xuất xưởng
