Xy lanh thử tải cầu trục, cổng trục

Xy lanh thử tải là thiết bị dùng để thử tải phục vụ việc kiểm định cầu trục, cổng trục, tời điện và các thiết bị nâng có tải trọng lớn. Ở tải trọng rất lớn không thể cung cấp một vật nâng đủ trọng lượng để kiểm định, xy lanh sẽ dùng áp lực từ thủy lực để tạo ra lực tương đương với tải trọng cần thử tải.

I Giới thiệu xy lanh thử tải

1. Khái niệm

Xy lanh là thiết bị phục vụ việc kiểm định thử tải của cầu trục, cổng trục và thiết bị nâng có tải trọng rất lớn. Với tính toán từ việc bơm dầu thủy lực với áp lực lớn sẽ tạo ra lực tương đương với tải trọng cần thử.

Ví dụ một cổng trục 50 tấn cần thử tải độ bền của kết cấu thép và các thiết bị nâng của cổng trục ta cần 1 vật nâng với tải trọng 62.5 tấn ( 125% tải) để thử tĩnh, 55 tấn (110% tải) để thử động. Ta khó có thể tìm được một vật nâng nào với tải trọng như vậy, hơn nữa việc di chuyển vật đó đến nơi cần thử tải cũng hết sức khó khăn và tốn kém chi phí. Vì vậy xy lanh là phương án thay thế tối ưu nhất.

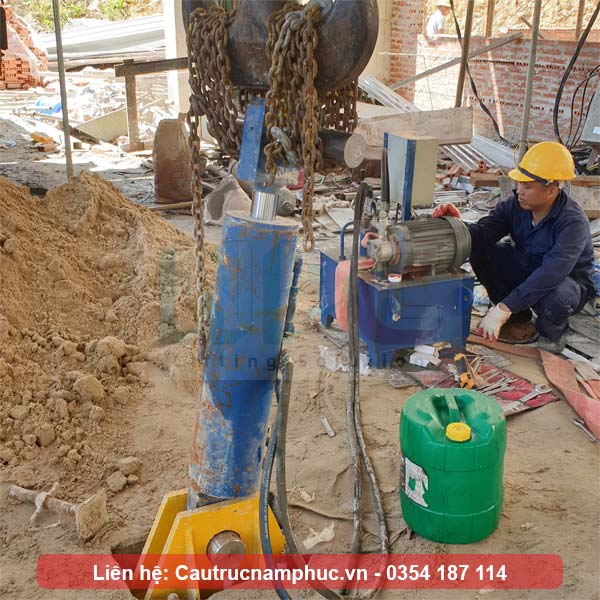

Hình ảnh xy lanh thử tải cầu trục

2. Cấu tạo

Các thành phần chính:

- Xy lanh: được tính toán đường kính ngoài và pít tông sang cho đảm bảo đủ bền dưới tải trọng nâng của thiết bị cần thử tải. Vật liệu chế tạo thường là thép không gỉ hoặc cac bon.

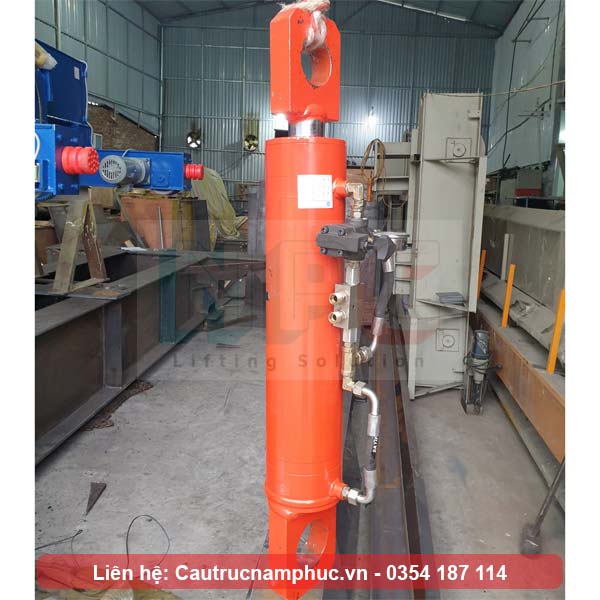

Hình ảnh xy lanh

- Trạm nguồn thủy lực: bao gồm thùng dầu kín, động cơ, bơm thủy lực, ống thép, dây mềm, đồng hồ đo áp suất, lọc dầu…

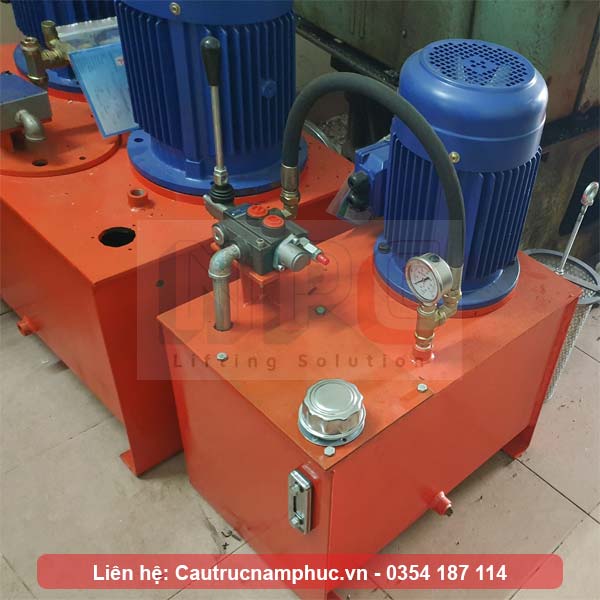

Trạm nguồn thủy lực

- Tủ điện điều khiển: điều khiển áp suất của xy lanh, phù hợp với tải trọng cần thử tại các mức tải

=> xem thêm sản phẩm sử dụng thủy lực tại đây: Gầu vớt rác

II Lưu ý khi sử dụng xy lanh thử tải và hướng dẫn mua hàng

1. Lưu ý khi sử dụng

Xy lanh cần một ví trị để neo xuống, vị trí này gọi là mố néo thử tải hay mố thử tải.

Khi đã xác định được thiết bị nâng lớn cần phải tính toán vị trí neo mố thử tải. Vị trí đặt mố thử tải cần đảm bảo vững chắc, phần dưới có đổ bê tông cốt thép, đảm bảo khi hoạt động thử tải mố néo luôn chắc chắn.

Mố thử tải cần đặt chờ những bu lông neo từ trước khi đổ bê tông, để đảm bảo vững chắc cho mố néo khi hoạt động

Kết cấu mố thử tải và trục treo xy lanh cần được tính toán từ trước khi chế tạo xy lanh.

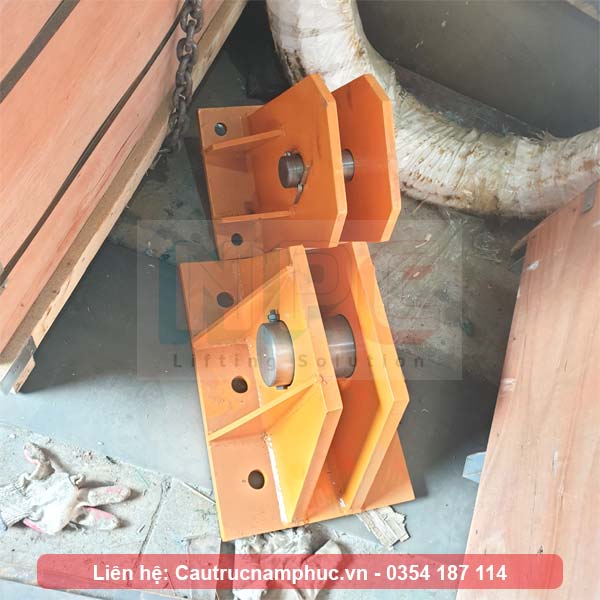

Mố thử tải

2. Hướng dẫn mua hàng

Các yếu tố cần khi mua xy lanh:

Tải trọng làm việc xy lanh: Xác định đúng tải trọng để chọn loại xy lanh và trạm nguồn cho phù hợp, đảm bảo đúng nhu cầu sử dụng giúp tích kiệm chi phí đầu tư.

Các tải trọng sử dụng: 20 tấn, 25 tấn, 30 tấn, 35 tấn, 40 tấn, 45 tấn, 50 tấn, 55 tấn, 60 tấn, 65 tấn, 70 tấn, 80 tấn, 90 tấn, 100 tấn…

Nếu có nhiều thiết bị cần thử tải, nên đầu tư một xy lanh với tải trọng lớn nhất để sử dụng cho nhiều thiết bị.

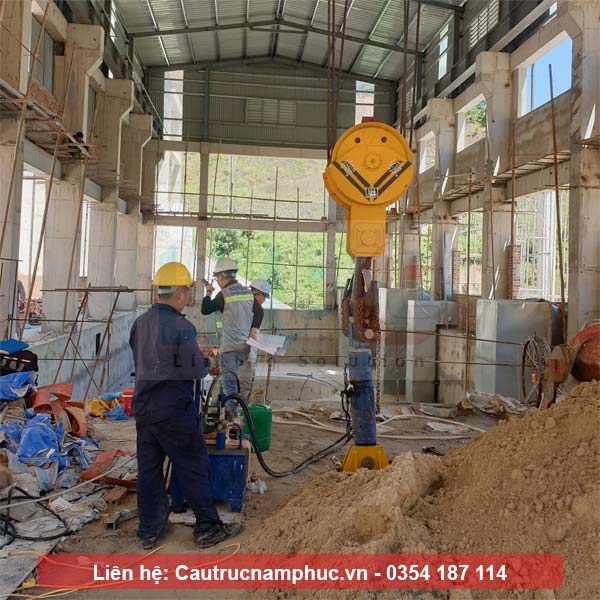

Kiểm định thử tải bằng xy lanh

Để được tư vấn chuyên sâu về kỹ thuật và nhận được báo giá cạnh tranh nhất hãy liên hệ với chúng tôi, công ty TNHH cầu trục Nam Phúc, với nhiều năm kinh nghiệm tính toán, chế tạo xy lanh thủy lực chúng tôi cam kết sẽ đáp ứng mọi nhu cầu của bạn.

Video thử tải bằng xy lanh cho cổng trục
