Gầu vớt rác thủy điện, thủy lợi

Gầu vớt rác là công cụ vớt rác cho các nhà máy thủy điện và cống thủy lợi, tải trọng lên đến 50 tấn rác 1 lần vớt. Vớt sự kết hợp giữa phần thủy lực, cơ khí và điều khiển bằng điện, giúp cho việc vớt rác hiệu quả, đảm bảo các thiết bị phát điện hoạt động ổn định

I Giới thiệu về gầu vớt rác

1. Khái niệm

Gầu là thiết bị phục vụ vớt rác trước lưới chắn rác của các cống thủy lợi, thủy điện. Theo dòng nước rác thải sẽ chảy tập hợp tại trước lưới, ta cần phải loại bỏ rác bằng thiết bị này. Tải trọng rác mỗi lần vớt lên đến 50 tấn cho 1 lần hoạt động.

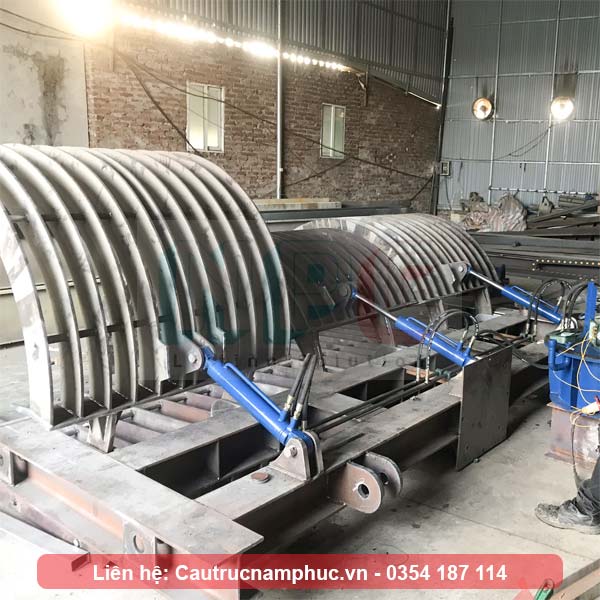

Hình ảnh gầu vớt rác

2. Cấu tạo

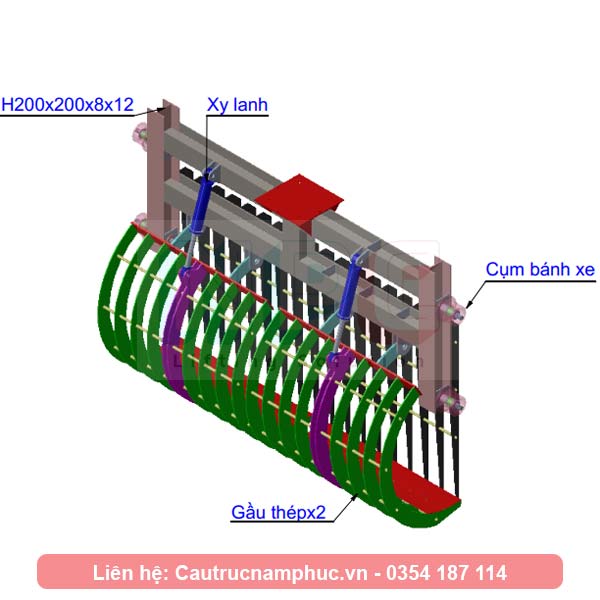

Cấu tạo

Các thành phần chính:

- Khung thép và gầu thép: được tính toán để ôm chặt rác và chịu tải toàn bộ trọng lượng của rác được vớt lên. Tính toán kết cấu phải chắc chắn, đảm bảo bền khi gầu hoạt động.

- Thiết bị thủy lực: bao gồm thùng dầu, động cơ bơm, xy lanh thủy lực. Tùy vào tốc độ và lượng rác mong muốn mà cung cấp công suất động cơ. Khối lượng rác ảnh hưởng đến số gầu thép từ đó ảnh hưởng đến số xy lanh. Có thể dùng loại 2 xy lanh, 3 xy lanh, 4 xy lanh… phụ thuộc vào chiều rộng khe dẫn hướng.

- Tủ điện điều khiển: điều khiển đóng mở, và hoạt động của gầu.

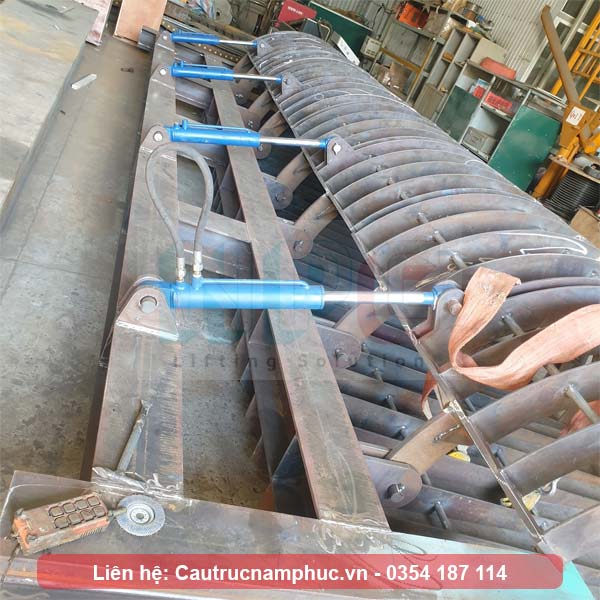

Chế tạo gầu tại xưởng sản xuất

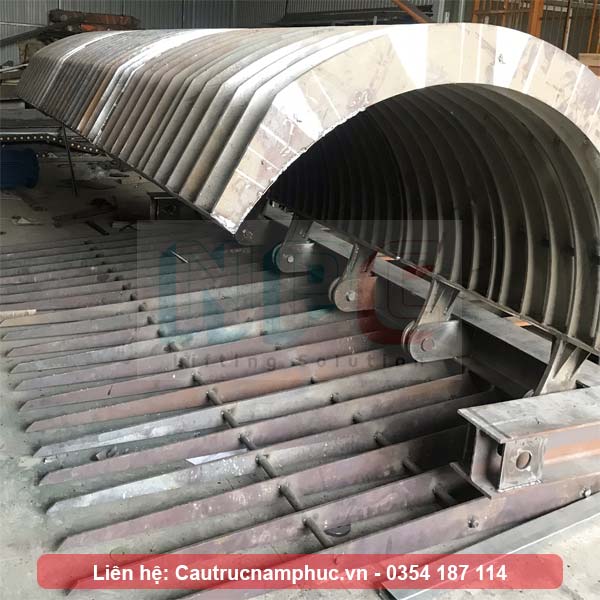

Lắp đặt tại xưởng

II Đặc tính kỹ thuật và hướng dẫn mua hàng

1. Đặc tính kỹ thuật

Gầu vớt rác cơ bản được giới thiệu trong bài viết này có thông số nhưu sau:

Công suất động cơ: 7.5 Kw

Tốc độ đóng mở gầu: 620 mm/phút

Số xy lanh đóng mở: 4 cụm

Hành trình làm việc xy lanh: 220 mm

Trọng lượng rác: 5 – 8 tấn

Trang bị yêu cầu thêm: điều khiển từ xa

Các tải trọng thường được sử dụng: 1 tấn, 2 tấn, 3 tấn, 5 tấn, 8 tấn, 10 tấn…

Thùng dầu

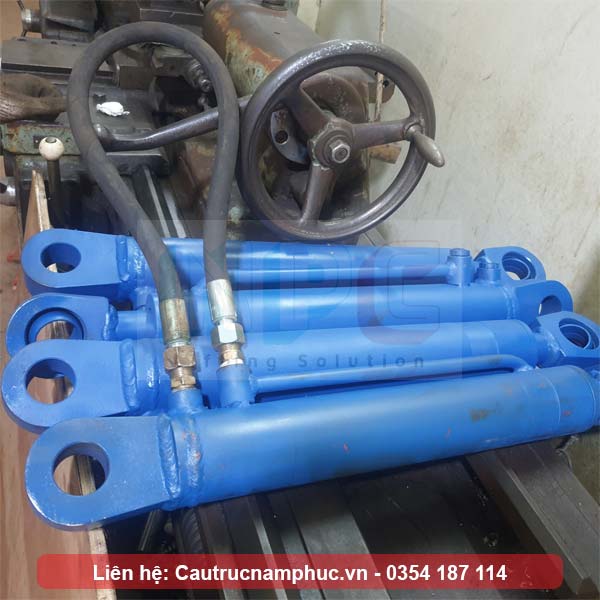

Xy lanh thủy lực

2. Hướng dẫn mua hàng

Các yếu tố cần quan tâm khi mua hàng:

Tải trọng làm việc của gầu: Xác định đúng tải trọng để chọn loại xy lanh và lực ấn giữ cho phù hợp, giúp tích kiệm được chi phí đầu tư.

Hành trình và tốc độ: giúp cho việc thiết kế kết cấu chính xác và chọn loại động cơ phù hợp nhất.

Chọn nhà cung cấp uy tín để nhận được hỗ trợ và tư vấn chuyên sâu về kỹ thuật, dịch vụ bảo hành và sau bán hàng tốt nhất. Cầu trục Nam Phúc với nhiều năm trong việc tính toán thiết kế gầu vớt rác sẽ đáp ứng mọi yêu cầu của bạn.

Video vận hành chạy thử tại xưởng
