Puly cầu trục

Puly cầu trục là một bộ phận cơ khí sử dụng để truyền động và thay đổi hướng của lực kéo hoặc nâng thông qua cáp tải. Puly được chế tạo theo đường kính cáp, tải trọng và chế độ làm việc của puly nâng hạ hoặc chuyển hướng.

I Giới thiệu về puly cầu trục

1. Khái niệm puly

Puly là bộ phận cơ khí để truyền động nâng hạ hoặc đổi hướng, cố định cáp của cầu trục, palang, xe con, tời nâng, tời kéo. Tác dụng của puly để đỡ cáp tải, chịu tải giúp tăng lực kéo của cơ cấu nâng.

Tải nâng phục vụ từ 500 kg đến 500 tấn.

Puly còn được gọi là: Pulley, puly đổi hướng, puly cáp tải, puly cố định cáp…

Puly được phân loại ra làm 2 loại: puly đơn và cụm puly. Cụm puly dùng cho những cơ cấu lớn có thể nâng đến 500 tấn.

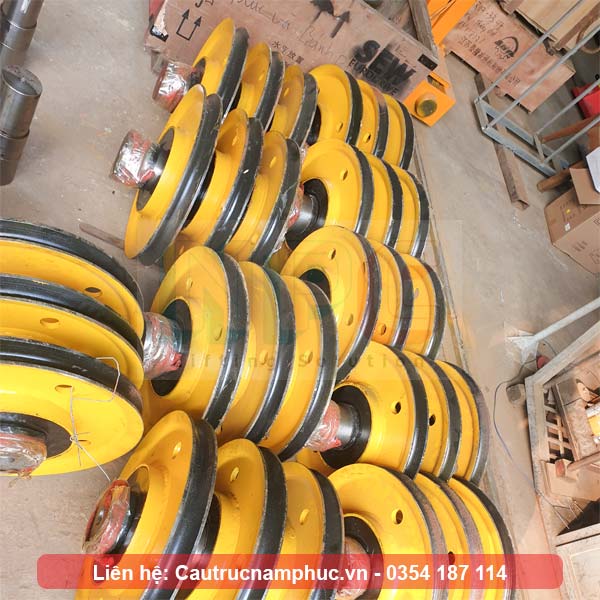

Hình ảnh cụm puly cầu trục

2. Cấu tạo

Puly gồm các thành phần sau:

- Kết cấu puly: puly được chế tạo từ nhiều loại vật liệu như gang, thép, nhựa, nhôm… và nhiều phương pháp chế tạo, có thể đúc, tiện, cán nguội…

- Vòng bi: được chọn theo tải trọng mà puly phải chịu tải, thông thường mỗi puly sẽ được lắp 2 vòng đi để đảm bảo hoạt động ổn định.

- Phần trục puly và má đỡ chặn puly: Được gia công theo vòng vi và tải trọng tương ứng

Puly có vòng bi

II Đặc tính kỹ thuật và hướng dẫn mua hàng

1. Đặc tính kỹ thuật

Hiện tại chúng tôi cung cấp những loại puly như sau:

Puly đường kính D200/150 cho tải trọng 1 tấn, 2 tấn, 3 tấn, 5 tấn.

Puly đường kính D320/250 cho tải trọng 5 tấn, 8 tấn, 10 tấn.

Puly đường kính D400/320 cho tải trọng 15 tấn, 20 tấn, 25 tấn.

Puly đường kính D550/460 cho tải trọng 30 tấn, 35 tấn, 40 tấn.

Puly đường kính D680/550 cho tải trọng 45 tấn, 50 tấn.

Puly các tải trọng

Ngoài ra còn gia công theo kích thước mà khách hàng mong muốn.

Tải bản vẽ puly tiêu chuẩn tại đây: Bản vẽ puly cầu trục tiêu chuẩn

2. Hướng dẫn mua hàng

Các yếu tố cần quan tâm khi mua hàng:

Xác định tải trọng và đường kính cáp để chọn đúng loại puly cần thiết. Dựa vào tiêu chuẩn TCVN 4244-2005 về chế tạo thiết bị nâng sẽ căn cứ được loại đường kính cần thiết.

Số đường cáp: để chọn loại puly đơn hoặc cụm puly

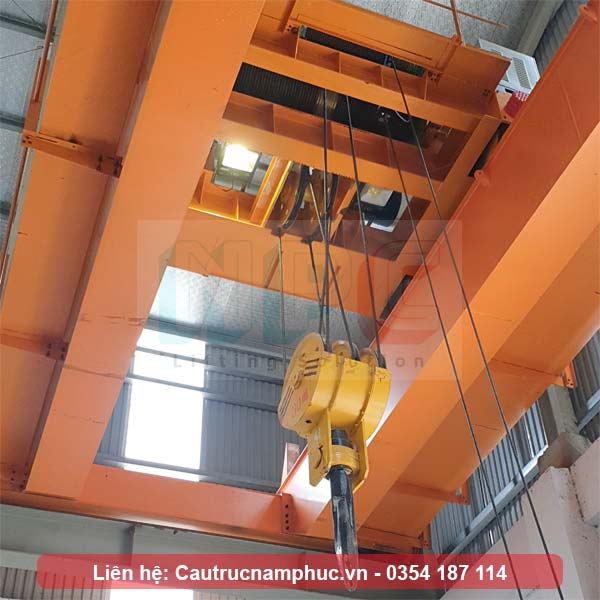

Puly sử dụng cho cầu trục gian máy 30/5 tấn

Chọn nhà cung cấp uy tín để nhận được tư vấn chuyên sâu về sử dụng puly, chúng tôi Công ty TNHH cầu trục Nam Phúc hiện đang tư vấn chế tạo, cung cấp tất cả các dòng puly từ tiêu chuẩn đến phi tiêu chuẩn để phục vụ việc thay thế, chế tạo mới cầu trục.

Video chạy thử cơ cấu sử dụng puly
