Máy nâng trục vít 20 tấn, 30 tấn, 40 tấn, 50 tấn, 60 tấn, 80 tấn, 100 tấn

Máy nâng trục vít tải trọng lớn, 20 tấn, 30 tấn, 40 tấn, 50 tấn, 60 tấn, 70 tấn, 80 tấn, 100 tấn là thiết nâng hạ được ứng dụng vào nâng cửa phai thủy điện, thủy lợi và các chi tiết lớn trong ngành công nghiệp nặng. Máy nâng kiểu trục vít được thiết kế an toàn và chính xác trong quá trình vận hành.

I Giới thiệu máy nâng trục vít tải trọng lớn

1. Khái niệm

Máy nâng loại này được thiết kế dùng cho các công trình lớn như thủy điện, đập ngăn mặn, ngành công nghiệp nặng … có cấu tạo giống như một hộp giảm tốc. Có tác dụng nâng hạ cửa phai của các công trình lớn như cửa van xả lũ, cửa van ngăn mặn, cửa van thủy lợi. Máy nâng còn được gọi là vít me, máy vít.

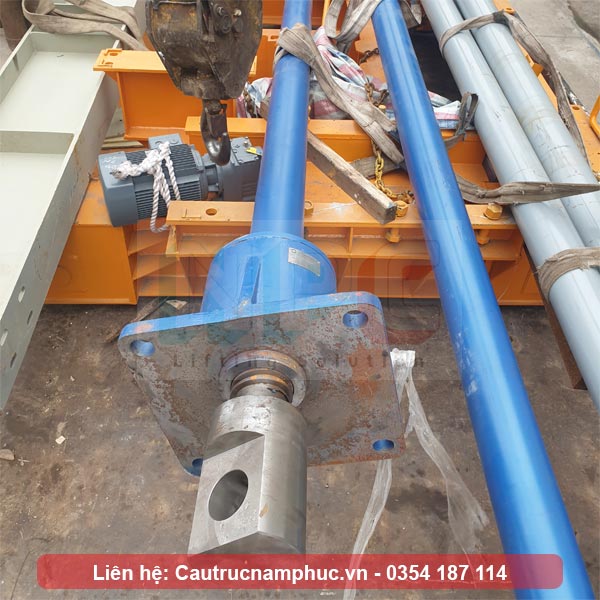

Hình ảnh máy nâng trục vít tải trọng lớn

Phân loại :

Loại nâng hạ thủ công: sử dụng quay tay quay thủ công, tay quay được gắn vào trục đầu vào của máy vít tạo nên chuyển động giúp cho trục vít di chuyển, từ đó nâng hạ được cửa van. Mặc dù tích kiệm chi phí nhưng tốc độ nâng hạ của máy này rất chậm, không tiện cho việc cần xả lũ hoặc sửa chữa nhanh chóng.

Loại chạy điện: Dùng động cơ làm cho trục đầu vào quay, dẫn đến nâng hạ hàng hóa, đầu động cơ kết nối với trục đầu vào của máy vít bằng 1 khớp nối mềm. Khớp nối đảm bảo chịu được momen từ trục động cơ truyền qua.

Máy vít đồng tốc 2x60 tấn

Máy vít tải trọng lớn

2. Cấu tạo của hệ máy vít tải trọng lớn:

Đế máy vít: được thiết kế để lắp đặt thiết bị máy vít đặt trên nó, đế máy vít được tính toán đủ bền và không được có chuyển vị khi máy vít nâng hạ cửa van. Đế máy vít thường được thiết kế kiểu dầm hộp, vật liệu chế tạo thường là thép tấm được tổ hợp hàn.

Thiết bị máy vít: được chọn theo tải trọng của cửa van cộng thêm áp lực nước và ma sát. Thiết bị được chọn từ các hãng uy tín như Wosen...Phần trục vít sẽ được gia công theo chiều dài hành trình nâng hạ.

Tủ điện và động cơ: Được kết nối đồng bộ với nhau để điều khiển tốc độ nâng hạ của máy nâng, ở máy vít trọng tải lớn thường sử dụng động cơ và tủ điện để vận hành. Trường hợp mất điện vẫn sẽ xử dụng tay quay để nâng hạ trọng trường hợp khẩn cấp.

Nguyên lý hoạt động của máy nâng: Khi lực quay được tác động từ bộ truyền động bằng tay quay hoặc động cơ, cụm quay sẽ bắt đầu quay và trục vít sẽ quay theo. Tùy vào hướng quay, trục vít sẽ di chuyển lên hoặc xuống, giúp nâng hạ cửa phai hoặc các cơ cấu khác. Khi ngừng quay hoặc dừng tác động của động cơ, trục vít sẽ không bị trượt xuống, đảm bảo an toàn tuyệt đối trong quá trình sử dụng

Bản vẽ máy vít 40 tấn

Bản vẽ đế máy vít

3. Thông số kỹ thuật của máy nâng

Máy nâng trục vít mã hiệu: SWL25 , SWL 35, SWL 50, SWL 100, SWL 120

Tương đương với tải trọng sử dụng tương ứng: 20 tấn, 30 tấn, 40 tấn, 50 tấn, 60 tấn, 70 tấn, 80 tấn, 100 tấn.

Hành trình nâng hạ: <5.0 mét

Vật liệu chế tạo trục: Thép không gỉ hoặc Sus316

Tốc độ nâng hạ:  0.2~0.5 m/ph

=> xem thêm loại tải trọng nhỏ 1 tấn, 2 tấn, 3 tấn, 5 tấn

II Lưu ý khi chọn mua thiết bị và nguyên tắc khi vận hành

1. Các yếu tố cần quan tâm khi mua hàng

Tải trọng nâng phù hợp: Xác định tải trọng nâng bằng cách tính toán khối lượng cửa van, áp lực nước, và masat giữa dẫn hướng cửa van. Khi chọn được tải trọng sẽ tính toán thiết kế đế máy vít, đảm bảo đầu tư đúng chi phí và hoạt động của máy vít.

Hành trình làm việc: Xác định hành trình làm việc lớn hơn cửa van để khi vận hành đảm bảo đúng công suất và mục đích thiết kế.

Tốc độ nâng hạ: Xác định được tốc độ nâng hạ để đảm bảo chọn đúng công suất, hệ tủ điện điều khiển cho máy vít.

Khi chọn mua máy vít từ các nhà cung cấp uy tín như Cầu trục Nam Phúc, bạn sẽ nhận được tư vấn chuyên sâu về mục đích sử dụng. Đảm bảo rằng bạn không chỉ nhận được sản phẩm chất lượng mà còn được hỗ trợ dịch vụ tốt sau khi mua hàng.

Chọn nhà cung cấp uy tín để nhận được hỗ trợ và tư vấn chuyên sâu, dịch vụ bảo hành và sau bán hàng tốt nhất. Cầu trục Nam Phúc với nhiều năm trong việc tính toán thiết kế máy vít sẽ đáp ứng mọi nhu cầu nâng hạ bằng máy vít cho bạn.

Động cơ máy vít

2. Nguyên tắc khi vận hành

Sau đây là những nguyên tắc bắt buộc phải tuân thủ từ nhà cung cấp cầu trục Nam Phúc:

1. Những nhân viên được làm như người vận hành máy trục hoặc điều khiển hoặc sửa chữa bảo dưỡng máy vít phải đủ các điều kiện sau:

•  Những người lao động trên 18 tuổi,

• Những người có đủ sức khoẻ về thể chất và tinh thần phù hợp với công việc,

• Những người đã được hướng dẫn vận hành và bảo dưỡng máy vít và có thể chứng minh được khả năng của mình đối với công ty

• Những người có thể hoàn thành tốt đối với nhiệm vụ được giao.

Những người được yêu cầu bổ nhiệm làm nhân viên điều khiển hoăc người sửa chữa bảo dưỡng phải là người có thẩm quyền.

2. Trước khi bắt đầu ngày làm việc, người điều khiển máy phải kiểm tra những thiết bị dừng khẩn cấp và kiểm tra xem có hay không những sai sót của máy vít.

Người điều khiển máy vít phải làm việc với sự cẩn thận đặc biệt mà không lệ thuộc vào thiết bị an toàn. Những thiết bị này cung cấp sự an toàn cần thiết trong trường hợp có lỗi của người điều khiển.

3. Người điều khiển phải dừng hoạt động của máy vít ngay khi phát hiện bất cứ dấu hiệu nào biểu hiện gây nguy hiểm khi vận hành.

4. Người điều khiển phải thông báo với người giám sát có trách nhiệm vào cuối ca làm việc hoặc người vận hành thay phiên bất cứ sai sót nào được phát hiện ra.

5. Thiết bị điều khiển phải được điều khiển từ vị trí vận hành.

6. Người điều khiển máy vít phải đảm bảo:

+ Trước khi ngắt nguồn cung cấp tới các bộ phận dẫn động, tất cả các bộ phận điều khiển phải được tắt hoặc ở vị trí số không.

+ Trước khi rời vị trí vận hành, tất cả các bộ phận điều khiển phải được đặt trở về vị trí ngắt hoặc ở vị trí 0 và nguồn điện được ngắt.

7. Nếu người vận hành không thể quan sát vật nặng trong suốt quá trình hoạt động của máy vít hoặc trong trường hợp hoạt động không tải, người vận hành không thể quan sát được thiết bị treo, người vận hành chỉ có thể điều khiển máy vít bởi theo sự hướng dẫn của người thứ hai. Điều này không áp dụng đối với những máy vít điều khiển theo chương trình.

8. Nếu cần, người điều khiển phải có những dấu hiệu cảnh báo

9. Quá trình vận hành máy trục thông thường đạt tới điểm cuối cùng mà giới hạn bởi thiết bị dừng chỉ có thể chấp nhận được khi có một thiết bị dừng phụ thêm mắc nối tiếp.

10.Tải trọng nâng của máy trục không được vượt quá tải trọng giới hạn cho phép.

11.Nếu một vật nặng được nâng lên bởi cùng một số máy trục, nhà cung cấp phải tổ chức lịch trình công việc trước đó và tiến trình phải được thực hiện dưới sự giám sát của người được chỉ định bởi nhà cung cấp; hoặc được tính toán thiết kế cẩn trọng đảm bảo an toàn và đồng tốc khi nâng hạ vật.

12. Công việc bảo dưỡng phải được thực hiện sau khi máy trục dừng họat động. Bất cứ công việc bảo dưỡng nào mà không được thực hiện trên mặt  đất thì phải thực hiện ở trên sàn công tác. Khi bảo dưỡng hoặc sửa chữa tại máy trục, Máy trục phải không có tải và công tắc chính hoặc công tắc tách rời (Bảo vệ chống lại sự đóng ngắt trái phép) phải được ngắt. Mỗi công tắc này có thể được cung cấp những khoá móc khác nhau. Điều này cho phép nguời làm việc trên máy trục khoá và đảm bảo ngăn chặn sự đóng ngắt không được phép thông qua những khoá móc này. Đối với công việc bảo dưỡng và sửa chữa tại máy trục không có sàn giúp đỡ thì phải có sàn sửa chữa di động hoặc cố định .

13. Đối với công việc sửa chữa và bảo dưỡng trên máy trục và trong khu vực di chuyển của máy trục, nhà cung cấp phải tuân thủ và giám sát những biện pháp an toàn sau:

• Máy trục phải được cắt ngừng hoạt động và đảm bảo ngăn ngừa sự đóng lại trái phép.

• Máy trục phải được đảm bảo bảo vệ an toàn chống lại sự va chạm với máy trục khác bằng thiết bị chặn hoặc những trạm bảo vệ.

14. Nếu như những biện pháp an toàn trênđây không được áp dụng thích hợp hoặc không sắp xếp đủ mặt bằng làm việc thì nhà thầu phải áp dụng những biện pháp bổ sung cần thiết và giám sát thực hiện việc đó.

15. Các bộ phận không liên quan không được đến gần máy trục; không được phép vận hành, đóng điện máy trục.

16. Nghiêm cấm mang nguời cùng với vật nặng bằng thiết bị máy trục.

17. Vật nặng có thể không được treo trực tiếp vào máy trục bắt buộc phải thông qua các thiết bị nối; chốt chặn đảm bảo không tuột tải khi hoạt động.

18. Máy nâng trục vít chỉ hoạt động theo một phương duy nhất, nghiêm cấm hoạt động theo nhiều phương khác nhau.
