Cổng trục bánh lốp 1 tấn, 2 tấn, 3 tấn, 5 tấn

Cổng trục bánh lốp là giải pháp hiệu quả cho việc vận chuyển và nâng hạ trong các môi trường nhà máy công nghiệp, kho bãi với diện tích lớn... Với khả năng nâng hạ hoạt động không phụ thuộc vào ray dẫn hướng, nó có thể vận chuyển hàng hóa đến mọi nơi mong muốn, đóng vai trò quan trọng trong việc tối ưu hóa sản xuất và đảm bảo an toàn cho các quy trình làm việc

I. Tìm hiểu về cổng trục bánh lốp

1. Cổng trục bánh lốp là gì ?

Cổng trục bánh lốp là một loại thiết bị nâng hạ được sử dụng để vận chuyển và nâng hạ các vật liệu, hàng hóa hoặc công cụ trong môi trường sản xuất, diện tích lớn.

Khác với các loại cổng trục dầm đơn hoặc cổng trục dầm đôi, cổng trục có thể lái được, góc cua như với các loại xe hiện đại.

Tải trọng sử dụng: 1 tấn, 2 tấn, 3 tấn, 5 tấn.

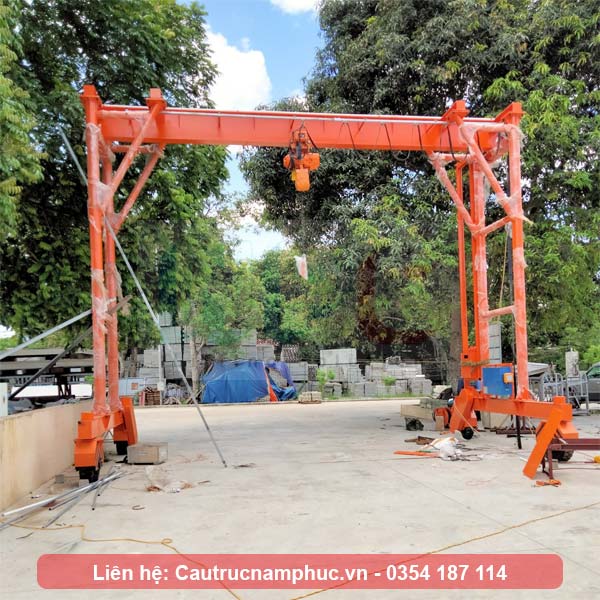

Hình ảnh cổng trục bánh lốp

2. Cấu tạo

Cổng trục được cấu tạo từ các bộ phận chính:

Kết cấu thép cổng trục:bao gồm kết cấu, chân cổng trục, dầm chính, dầm di chuyển. Có tác dụng tạo thành 1 khối vững chắc, chịu tải toàn bộ tải trọng của hàng hóa

Thiết bị nâng hạ : Tải trọng của hàng hóa được palang nâng hạ và di chuyển theo dọc dầm chính, chọn palang theo tải trọng phù, palang được nhập khẩu từ các hãng uy tín trên thế giới như Hitachi, Sungdo, Kukdong, TX Crane…

Bộ phận di chuyển của cổng trục: bao gồm bánh xe cao su chịu tải, động cơ di chuyển và bộ truyền xích từ động cơ đến bánh xe. Hai bánh xe trước có thể xoay dẫn đến có thể chuyển hướng được cổng trục. Hai bánh xe sau dẫn động bằng động cơ được điều khiển bằng biến tần độc lập, giúp chúng có thể thay đổi tốc độ quay độc lập dẫn đến việc xe có thể chuyển hướng tự động.

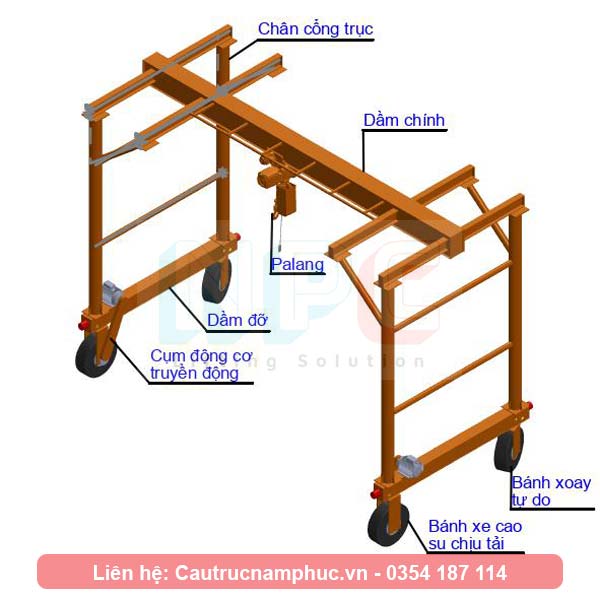

Cấu tạo cổng trục bánh lốp

3. Ứng dụng của cổng trục

Do cổng trục hoạt động được trên khoảng không có diện tích lớn, và di chuyển không cần đến ray dẫn nên được ứng dụng vào rất nhiều ngành nghề:

Sản xuất công nghiệp: Được sử dụng rộng rãi trong các kho bãi chứa hàng hóa công nghiệp.

Công nghiệp dệt may: Nâng hạ hàng hóa thành phẩm …

Công nghiệp sản xuất đồ thủ công: Các xưởng sản xuất lớn luôn ưu tiên dùng cổng trục loại này.

II Thông số kỹ thuật và sản xuất cổng trục bánh lốp

1. Thông số kỹ thuât

Thông số cổng trục:

Khẩu độ cổng trục: từ 5-10 mét

Tải trọng nâng: 1 tấn, 2 tấn, 3 tấn, 5 tấn.

Chiều cao nâng: < 8 mét

Tốc độ di chuyển cổng trục: 10 mét/ phút

2. Sản xuất cổng trục

Bước 1: Áp dụng tiêu chuẩn 4244-2005, các kỹ sư thiết kế sẽ thiết kế và tính toán sao cho cổng trục đảm bảo an toàn và hoạt động ổn định trong quá trình làm việc.

Bước 2: Sản xuất cầu trục: Sau khi hoàn thành thiết kế sản xuất, bộ phận sản xuất sẽ tiến hành gia công các các chi tiết dầm chính, cột, dầm di chuyển, kết cấu thép theo bản vẽ.

Lưu ý ở cổng trục bánh lốp khác với các loại cổng trục khác ở chỗ:

• Bánh xe được tổ hợp từ các chi tiết chính xác, nên phải chạy thử tại xưởng trước khi mang đi lắp đặt.
• Cụm dẫn động bằng bộ truyền xích, nên cần tổ hợp trực tiếp bằng động cơ để chạy thử.

Bước 3: Làm sạch và sơn: Sau khi chạy thử, tiến hành làm sạch và sơn màu mà chủ đầu tư yêu cầu. Cổng trục hay được sử dụng ngoài trời nên phải sơn đúng loại theo điều kiện làm việc.

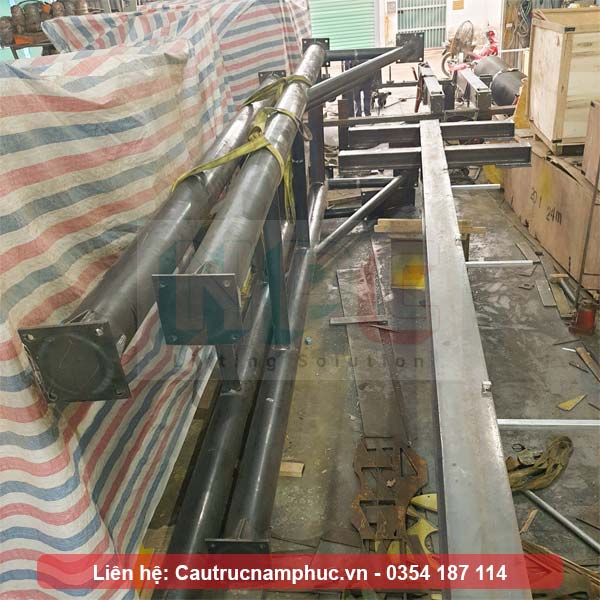

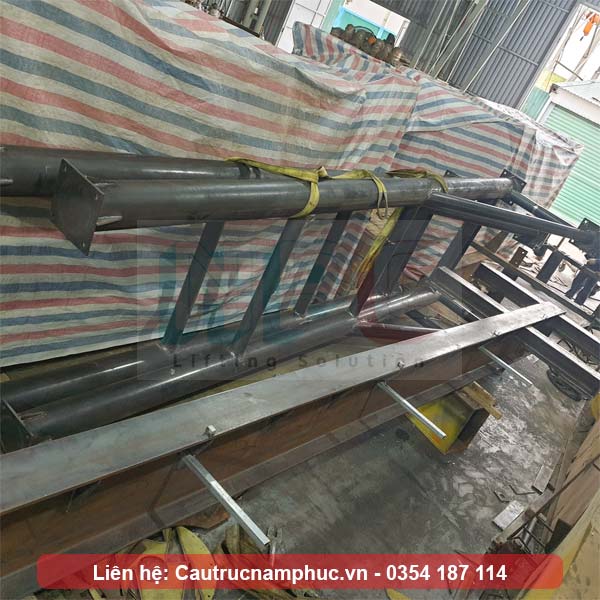

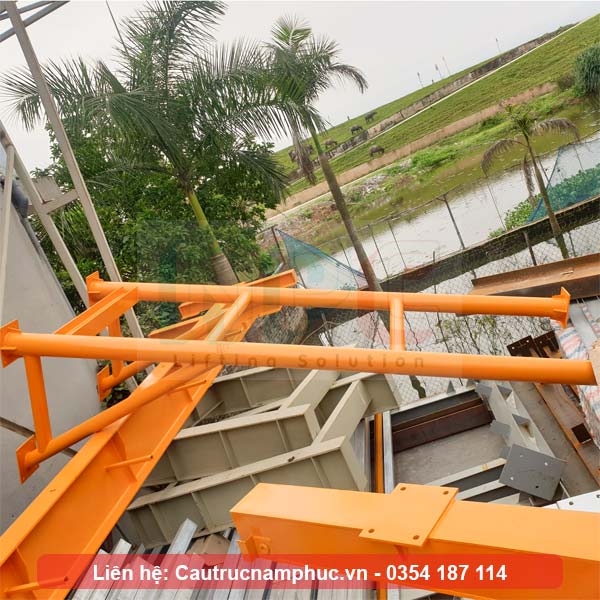

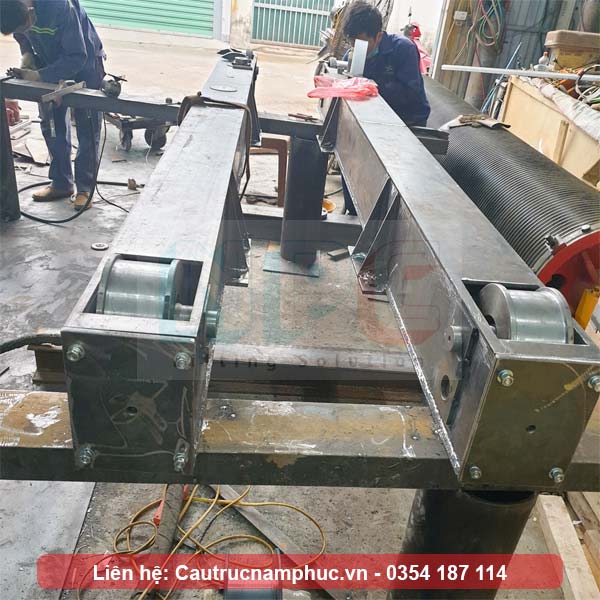

Sản xuất cổng trục

Nếu bạn quan tâm đến sản phẩm, hãy liên hệ với công ty TNHH cầu trục Nam Phúc qua hotline 0354187114 để nhận được tư vấn và hỗ trợ chi tiết.

Video chạy thử tại xưởng cổng trục bánh lốp
