Bán cổng trục là thiết bị nâng hạ trong các nhà máy sản xuất, kho hàng chung chuyển... Được thiết kế để nâng hạ và di chuyển hàng hóa trong môi trường làm việc có hai đường ray chênh lệch về cao độ, đóng vai trò quan trọng trong việc tăng cường  năng suất làm việc và giảm thiểu thời gian luân chuyển hàng hóa.

I Giới thiệu về bán cổng trục

1. Khái niệm

Bán cổng trục là một loại thiết bị nâng hạ vận chuyển, bốc xếp hàng hóa trong nhà máy sản xuất, kho hàng…

- Là loại cổng trục mà 1 bên chân cột sẽ được loại bỏ đi, thay vào đấy đường ray còn lại sẽ di chuyển ở trên cao.

- Hàng hóa được vận chuyển có thể là thành phẩm hoặc nguyên liệu sản xuất.

- Khẩu độ của bán cổng trục sẽ giới hạn theo không gian nhà xưởng.

- Tải trọng sử dụng: 1 tấn, 2 tấn, 3 tấn, 5 tấn, 10 tấn, 15 tấn, 20 tấn, 25 tấn, 30 tấn… đến 400 tấn

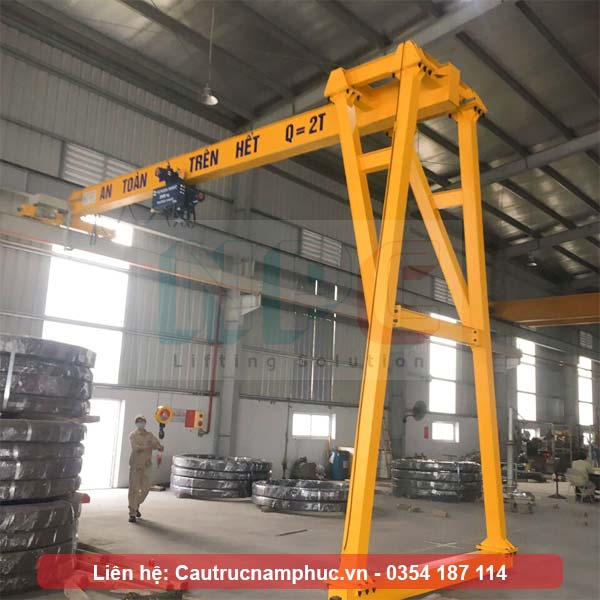

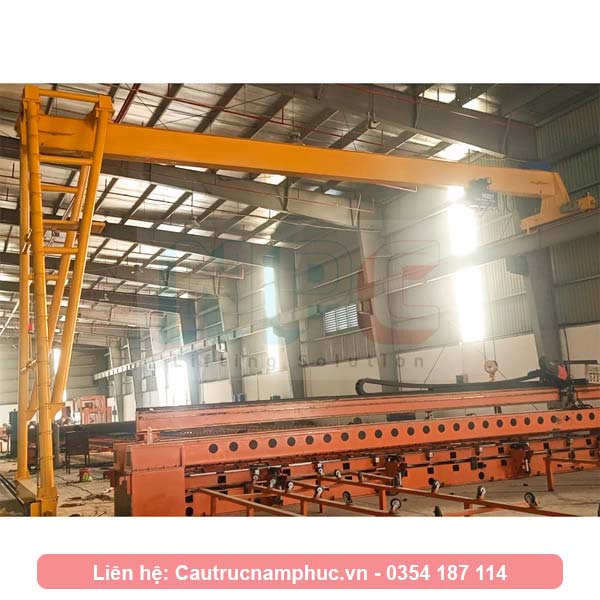

Hình ảnh bán cổng trục

2. Cấu tạo và ứng dụng

Cấu tạo gồm những thành phần chính sau:

- Dầm chính: Cũng giống như các loại cổng trục thông thường. Cổng trục loại này dùng dầm chính để giằng chân cổng và dầm biên ở trên cao. Chịu trách nhiệm dẫn hướng cho palang và chịu tải trọng của hàng hóa. Vật liệu sản xuất  tấn thường là thép hình dạng I được đúc sẵn. Hoặc thép tấm cắt trên máy Plasma.

- Chân cổng trục: Có 1 cụm chân cổng trục tác dụng chịu tải trọng lượng của hàng hóa, chiều cao của chân cổng phụ thuộc vào chiều cao bên ray còn lại đặt ở phía trên.

- Dầm biên: Là bộ phận giúp cho bán cổng trục di chuyển, dầm biên được liên kết với chân cổng trục và dầm chính thông qua mặt bích.

- Palang: Là thiết bị nâng hạ tải trọng 1 tấn chọn theo các hãng uy tín như Sungdo, Kukdong, Hitachi…

- Hệ rail di chuyển: Gồm 2 đường rail, 1 đường chạy phía dưới sàn, 1 đường chạy phía trên cao. Có nhiệm vụ dẫn hướng cho cổng trục làm việc. Chiều dài rail cũng cũng chiều dài đường chạy của cổng trục.

- Hệ điện: bao gồm tủ điện điều khiển, hệ dây điện, máng cấp điện cho cổng trục.

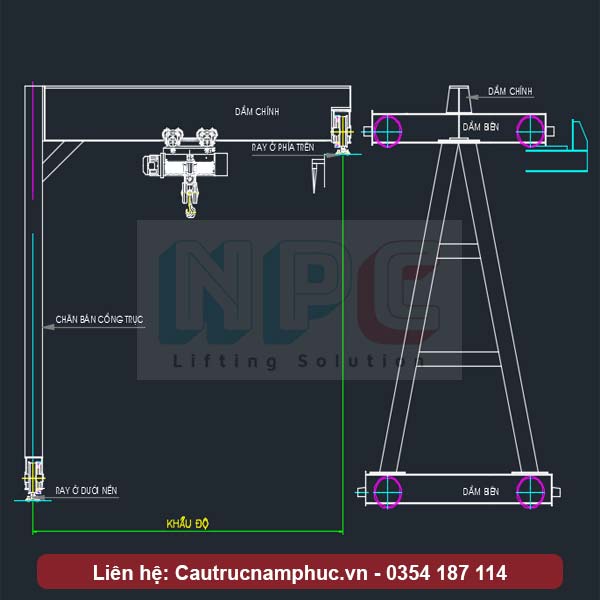

Cấu tạo bán cổng trục

Ngoài ra còn phân chia theo số lượng dầm thành 2 loại:

Loại dầm đơn: Dùng cho loại tải trọng nhỏ hơn 10 tấn.

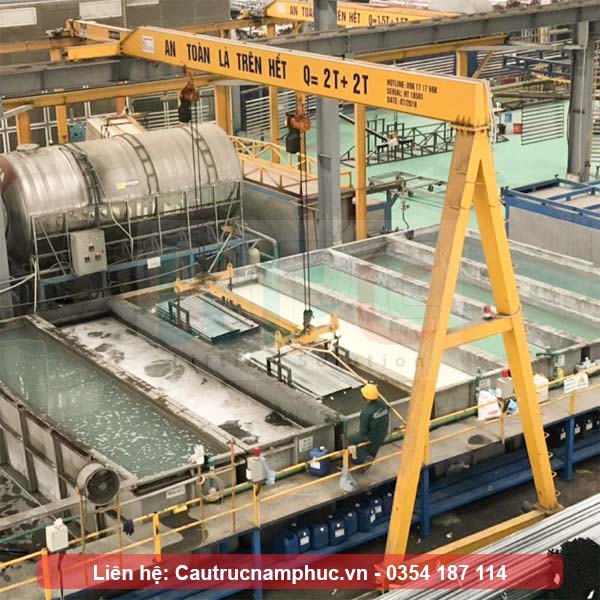

Loại dầm đơn

Loại dầm đôi: Dùng cho loại tải trọng lớn hơn 10 tấn.

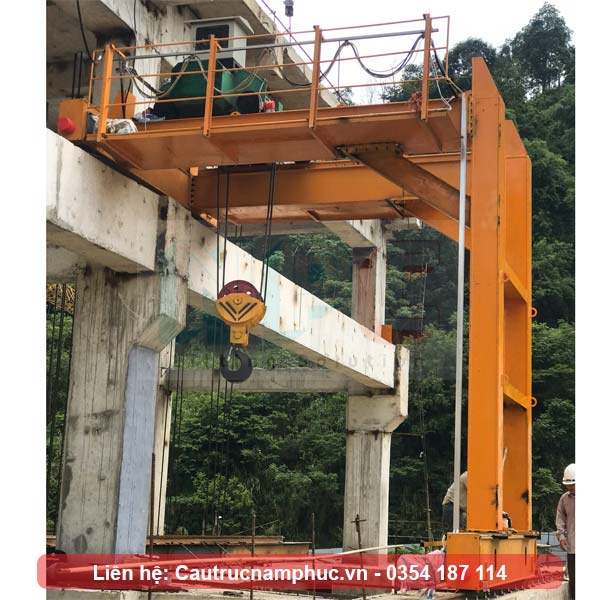

Loại dầm đôi

Ứng dụng :

Bán cổng được sử dụng rộng rãi trong các ngành công nghiệp như nhà máy sản xuất, logistics, xây dựng và nhiều lĩnh vực khác. Phù hợp với các nhà máy, nhà xưởng cần cải tạo mà có sẵn hệ cột hoặc dầm bê tông ở phía trên cao để bố trí ray dẫn hướng, bên còn lại sẽ làm chân bán cổng trục sao cho phù hợp.

II Sản xuất và lắp đặt bán cổng trục

1. Sản xuất

Với thông số kỹ thuật:

Chiều dài đường chạy: theo yêu cầu

Khẩu độ: từ 4 – 30 mét

Tải trọng nâng: 1 tấn, 2 tấn, 3 tấn, 5 tấn, 10 tấn, 15 tấn, 20 tấn, 25 tấn, 30 tấn … đến 400 tấn.

Chiều cao nâng: theo yêu cầu

Tốc độ nâng hạ: theo thiết bị nâng

Tốc độ di chuyển: 10-20 mét/ phút

Chế độ làm việc: M3

Trang bị yêu cầu thêm: điều khiển từ xa

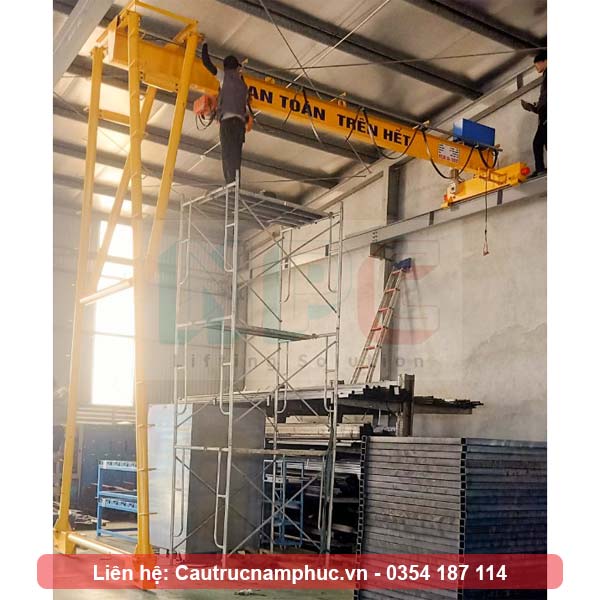

Tải trọng 1 tấn

Quy trình sản xuất gồm các bước như sau:

Bước 1: Khảo sát: Bước này là bước quan trọng nhất, vì khi thi công sẽ lắp trên 2 đường ray có cao độ chênh lệch nhau nên các kỹ sư phải kiểm tra thật kỹ càng, đánh giá mọi yếu tố ảnh hưởng đến quá trình vận hành của bán cổng trục.

Bước 2: Thống nhất phương án với khách hàng, khi khách hàng đồng ý với phương án đưa ra, sẽ tiến hành thiết kế chi tiết và sản xuất.

Bước 3: Thiết kế sản xuất: Tuân thủ tiêu chuẩn TCVN 4244-2005. Kỹ sư thiết kế và bóc tách sản xuất sao cho bán cổng trục hoạt động ổn định, đủ bền.

Bước 4: Tổ hợp hàn: Sau khi đã có file bóc tách, bộ phận sản xuất tiến hành cắt phôi và tổ hợp thành dầm chính, dầm biên…

Bước 5: Làm sạch và sơn hoàn thiện: Sau khi tổ hợp xong, cần làm sạch bề mặt kết cấu thép và sơn hoàn thiện. Sơn sẽ được sơn 2 lớp, 1 lớp lót chống gỉ, 1 lớp sơn màu.

2. Lắp đặt

Quy trình lắp đặt bán cổng trục như sau:

Bước 1: Lắp đặt 2 đường ray trước, phải đảm bảo đúng cao độ và tim ray giữa hai đường ray chạy trên bản vẽ lắp đặt.

Bước 2:  Lắp chân cột vào dầm chạy phía dưới, dầm chính vào dầm chạy phía trên, sau đó tổ hợp 2 cụm đấy vào nhau rồi đặt vào hệ ray đã dựng. Các bộ phận được liên kết vào với nhau bằng bu lông cường độ cao.

Bước 3: Lắp đặt hệ thống điện và hoàn thiện: Lắp đặt hệ điện dọc theo đường chạy, tủ điện điều khiển, và cấp điện cho bán cổng trục rồi chạy thử. Thiết bị sau chạy thử hoạt động ổn định, không phát hiện tiếng kêu bất thường.

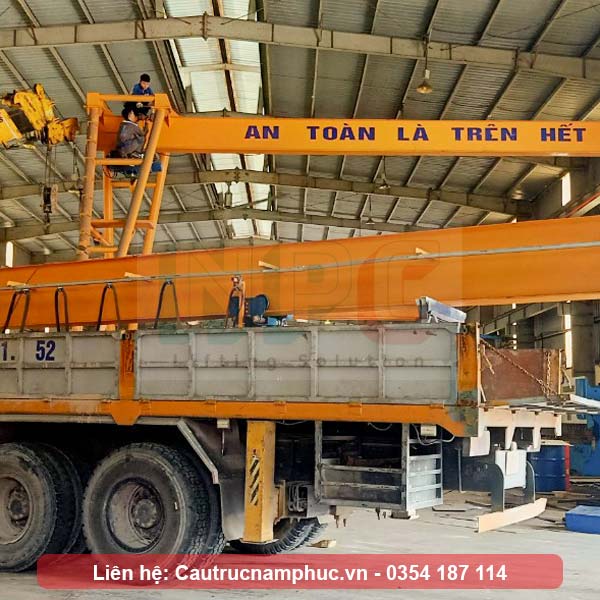

Hoàn thiện lắp đặt bán cổng trục

Bước 4: Kiểm định và bàn giao: Việc kiểm định thử tải sẽ do đơn vị được cấp phép đến đánh giá kiểm tra. Các tiêu chí thử tải theo pháp luật hiện hành, sau khi kiểm định chúng tôi sẽ hướng dẫn sử dụng và bàn giao đến Quý khách hàng.

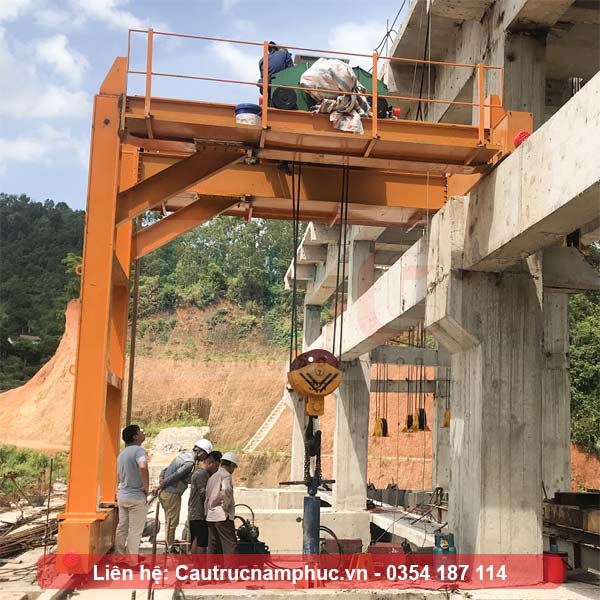

Kiểm định thử tải
